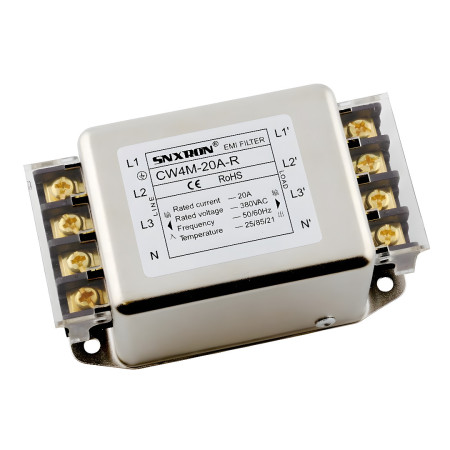

Trifazni EMI filter CW4M, 380 VAC

Trifazni štirižični omrežni EMI filter za dušenje elektromagnetnih motenj v daljnovodih 3f sistemov. Namenjen je inštalacijam z večjimi tokovnimi obremenitvami, kjer je potrebno omejiti širjenje motenj med električnim omrežjem in priključeno opremo (npr. stikalne plošče, industrijski napajalniki, pretvorniki in druga močnostna elektronika).

Tehnične specifikacije

• Tip: trifazni štirižični EMI filter
• Model: CW4M-XXX-R
• Nazivni tok: 3A, 6A, 10A, 20A, 30A (odvisno od različice)
• Nazivna napetost (izmenični tok): 380 V izmenični tok
• Delovna omrežna frekvenca: 50/60 Hz
• Montaža: pritrditev skozi montažne luknje
• Priključek: priključni blok
• Uhajalni tok: < 0,5 mA
• Dimenzije: 97 x 55,5 x 45 mm
• Delovna temperatura: -25 do +85 °C
• Ohišje: ponikljano kovinsko ohišje
• Certifikat (glede na dokumente): CE, RoHS

Funkcije in lastnosti

• Filtriranje motenj na napajalni veji za 3-fazne + N aplikacije (L1, L2, L3, N) z zaščitnim vodnikom (G)
• Kovinsko zaščitena zasnova za zmanjšanje sevanja in izboljšanje elektromagnetne združljivosti sklopa
• Priključek za terminale, primeren za fiksno namestitev v stikalne omarice
• Pritrditev z vijaki prek montažnih lukenj za mehansko stabilno pritrditev

Idealno za

• Industrijske stikalne plošče in razdelilne omare
• Preklopni napajalniki in napajalne veje
• Frekvenčni pretvorniki, servo pogoni in druge 3-fazne napajalne naprave
• Aplikacije s povečanimi zahtevami glede elektromagnetne združljivosti in odpravljanja motenj med omrežjem in obremenitvijo

Vsebina paketa

• 1× EMI filter CW4M-20A-R

Zakaj izbrati ta izdelek?

• Jasno definirani električni parametri za 3-fazno omrežje 380 VAC in tok 20 A
• Industrijska zasnova s kovinskim ohišjem in priključnim blokom za fiksno montažo
• Primerna rešitev za zmanjšanje širjenja visokofrekvenčnih motenj v daljnovodih

Navodila za namestitev in uporabo

• Priključite v skladu z oznakami na priključkih: vhod (LINE) in izhod (LOAD) za L1, L2, L3 in N; zaščitni vodnik priključite na priključek G.
• Za učinkovito filtracijo namestite filter čim bližje točki, kjer naprava vstopa v napajanje, in čim bolj skrajšajte dolžino nezaščitenih žic.
• Zagotovite trdno mehansko pritrditev skozi montažne luknje in zanesljivo ozemljitev kovinskega ohišja.

Varnostno obvestilo

• Naprava je zasnovana za delo z nevarno omrežno napetostjo 380 V AC. Namestitev lahko izvede le usposobljena oseba.
• Pred montažo, ožičenjem ali vzdrževanjem vedno izklopite napajanje in preverite, ali ni napetosti.
• Zaščitna ozemljitev (G/PE) mora biti pravilno priključena in z nizko impedanco; nepravilna ozemljitev lahko zmanjša učinkovitost filtracije in poveča tveganje za poškodbe.
