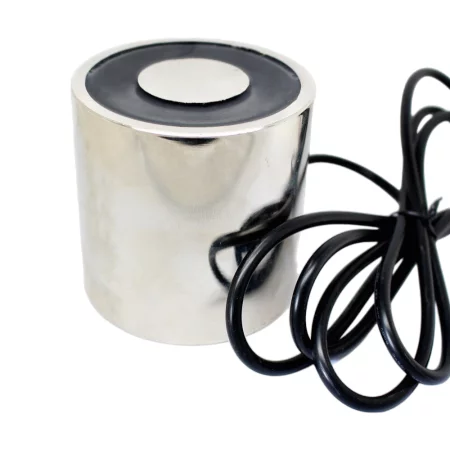

Elektromagnes 200 kg, 2000 N, 80 x 80 mm

Krok 1. Zdefiniuj wymagania aplikacyjne

• Cel zastosowania:

  • Określ, czy elektromagnes będzie używany do blokowania drzwi, mocowania ładunku czy w systemach automatyki.
  • Wskaż, jaki obiekt i jaką masę będziesz przytrzymywać.

• Środowisko pracy:

  • Oceń warunki temperaturowe – w zamkniętych przestrzeniach maszyn może dojść do znacznego nagrzewania.
  • Weź pod uwagę dodatkowe czynniki, takie jak wibracje, kurz lub wilgoć.

• Marginesy bezpieczeństwa:

  • Określ wymaganą siłę przytrzymującą (w niutonach) z odpowiednim zapasem, aby urządzenie działało niezawodnie nawet przy odchyleniach.

Krok 2. Określ parametry techniczne i elektryczne

• Napięcie zasilania:
  • Określ dostępne napięcie (np. 3 V, 5 V, 12 V, 24 V) i wybierz elektromagnes dopasowany do tego napięcia.
• Prąd i moc:
  • Sprawdź, czy przy danym napięciu urządzenie generuje wystarczający prąd, aby wytworzyć wymagane pole magnetyczne.
  • Pamiętaj, że zbyt wysokie napięcie może powodować nadmierne nagrzewanie się cewki (zgodnie z równaniem P = I²R), co może wpływać na wydajność.

Krok 3. Wybierz typ elektromagnesu

Wybór odpowiedniego typu elektromagnesu jest kluczowy, ponieważ jego działanie (siła magnetyczna, prędkość załączania/wyłączania, stabilność cieplna) różni się w zależności od konstrukcji. Na tym etapie należy uwzględnić następujące aspekty:

3.1. Elektromagnesy magnetyzujące i demagnetyzujące

• Elektromagnesy magnetyzujące (typ standardowy):

  • Zasada działania: Po podłączeniu prądu cewka gromadzi energię elektryczną, która tworzy pole magnetyczne. To pole przyciąga materiał ferromagnetyczny (np. kotwicę), zamykając obwód magnetyczny.
  • Zastosowanie: Stosowane m.in. w systemach bezpieczeństwa, do utrzymywania ładunku lub w mechanizmach blokujących, gdy wymagane jest silne przytrzymanie w stanie aktywnym.
  • Działanie: Podczas zasilania trzymają stabilnie przyciągany element. Po odłączeniu prądu siła magnetyczna zanika – co należy uwzględnić w projekcie systemu sterowania.

• Elektromagnesy demagnetyzujące:

  • Zasada działania: Tego typu elektromagnesy są zaprojektowane tak, że ich pole magnetyczne jest „wygaszone” w normalnym trybie pracy – stan magnetyczny pojawia się dopiero po odłączeniu zasilania. Innymi słowy, w stanie zasilania przyciąganie jest minimalne, a po odłączeniu prądu pojawia się pole magnetyczne, które przyciąga przedmiot.
  • Zastosowanie: Często używane w systemach blokad, gdzie drzwi lub inne elementy muszą się automatycznie odblokować w razie awarii zasilania. Zasada ta znajduje zastosowanie również w elektromagnesach bistabilnych, w których jedno położenie utrzymywane jest przez magnes trwały, a drugie – po doprowadzeniu prądu – zostaje tymczasowo zniesione.

3.2. Inne warianty konstrukcyjne i specyfika

• Elektromagnesy solenoidowe:

  • Budowa: Składają się z nawiniętej cewki i ruchomego elementu (kotwicy lub tłoczka), który pod wpływem prądu jest przyciągany do cewki.
  • Szybkość reakcji: Elektromagnesy solenoidowe charakteryzują się bardzo szybkim działaniem, co jest istotne w automatyce przemysłowej lub zamkach elektromagnetycznych.
  • Możliwość sterowania: Dzięki swojej konstrukcji pozwalają dokładnie kontrolować czas włączenia i wyłączenia, co jest przydatne w aplikacjach wymagających precyzyjnego sterowania ruchem.

• Regulacja siły magnetycznej:

  • Niektóre nowoczesne systemy umożliwiają modulację prądu, a tym samym regulację siły magnetycznej w czasie rzeczywistym. Funkcja ta jest przydatna, gdy warunki pracy ulegają zmianie (np. stopniowe nagrzewanie elektromagnesu podczas długiej pracy).
  • Jednostka sterująca może być zintegrowana z systemem i przy użyciu czujników (np. temperatury) automatycznie dostosowywać prąd zasilania, aby utrzymać stałą siłę przytrzymującą.

• Rozwiązania z magnesami trwałymi:

  • W niektórych aplikacjach do elektromagnesów dodaje się magnesy trwałe, aby uzyskać tzw. stan bistabilny. W takim układzie elektromagnes utrzymuje przedmiot bez zasilania – po przełączeniu natomiast następuje szybkie zwolnienie. To rozwiązanie jest idealne do systemów bezpieczeństwa i awaryjnych mechanizmów zwalniających.

3.3. Integracja i kompatybilność z systemem sterowania

• Sygnały sterujące:
  • Upewnij się, że wybrany typ elektromagnesu jest zgodny z systemem sterowania. Obejmuje to sposób włączania, modulację prądu, czasowanie załączania i wyłączania oraz integrację z elementami bezpieczeństwa.
• Modulacja i precyzja:
  • W aplikacjach wymagających precyzyjnej kontroli natężenia pola magnetycznego (np. przy sterowaniu różnicowym) warto wybrać elektromagnesy z możliwością modulacji prądu. Pozwala to uzyskać dokładnie kontrolowaną siłę magnetyczną zgodnie z wymaganiami.

3.4. Podsumowanie i zalecenia dotyczące wyboru

Przy wyborze typu elektromagnesu należy uwzględnić:

• Jeśli urządzenie ma trzymać przedmiot podczas zasilania – wybierz elektromagnes magnetyzujący.
• Jeśli ważne jest, aby przedmiot został zwolniony po odłączeniu zasilania (np. ze względów bezpieczeństwa), wybierz elektromagnes demagnetyzujący lub bistabilny.
• Weź pod uwagę szybkość reakcji oraz możliwość precyzyjnego sterowania siłą magnetyczną, jeśli jest to istotne dla aplikacji.
• Na koniec sprawdź, czy wybrany elektromagnes można bez problemu zintegrować z systemem sterowania, aby zapewnić prawidłową pracę i monitorowanie w czasie rzeczywistym.

Krok 4. Zarządzanie temperaturą

• Oczekiwane nagrzewanie:

  • Podczas pracy elektromagnesy zazwyczaj się nagrzewają. Niektóre modele mogą osiągać temperaturę powierzchniową nawet około 100 °C.
  • Przestrzegaj specyfikacji producenta dotyczących maksymalnej temperatury pracy.

• Ochrona przed przegrzaniem:

  • Jeśli przewidujesz duże obciążenie cieplne, rozważ zastosowanie dodatkowego chłodzenia (np. wentylatorów, radiatorów pasywnych lub nawet chłodzenia cieczą), aby utrzymać temperaturę cewki w zalecanym zakresie.

Krok 5. Materiały i konstrukcja – skupienie na kotwicy

Kotwica to kluczowy element elektromagnesu, ponieważ zamyka obwód magnetyczny i ma istotny wpływ na siłę przytrzymującą. Szczegóły:

5.1. Odpowiednie materiały

• Żelazo miękkie i stale niskowęglowe:

  • Materiały te mają wysoką przenikalność magnetyczną i niską koercję, co umożliwia przepływ strumienia magnetycznego przy minimalnych stratach.

• Stal elektryczna (krzemowa):

  • Dzięki zawartości krzemu zmniejszają się straty spowodowane prądami wirowymi i histerezą, co poprawia sprawność układu magnetycznego.

• Specjalne stopy ferromagnetyczne:

  • Na przykład permalloy lub supermalloy oferują bardzo wysoką przenikalność, ale ich stosowanie może być ograniczone przez koszt lub wymagania mechaniczne.

5.2. Nieodpowiednie materiały

• Stale austenityczne nierdzewne:

  • Są zazwyczaj niemagnetyczne lub mają niską przenikalność magnetyczną, dlatego nie nadają się na kotwice.

• Metale nieferromagnetyczne (aluminium, miedź):

  • Nie przewodzą skutecznie strumienia magnetycznego.

• Materiały z niepożądanymi domieszkami:

  • Wysoka zawartość węgla lub nieodpowiednich pierwiastków (chrom, mangan, miedź w niewłaściwych proporcjach) może znacząco obniżyć przewodność magnetyczną.

5.3. Idealna grubość kotwicy i obliczenie orientacyjne

Celem jest zapewnienie jak najskuteczniejszego zamknięcia obwodu magnetycznego. Dla oporu magnetycznego obowiązuje:

  R_pow = δ⁄(μ₀A) oraz R_m = T⁄(μA)

gdzie:

• δ – minimalna szczelina powietrzna,
• T – grubość kotwicy,
• A – powierzchnia kontaktu,
• μ₀ = 4π×10⁻⁷ H/m – przenikalność próżni,
• μ = μ_r·μ₀ – przenikalność absolutna materiału kotwicy.

Aby opór materiału kotwicy był znacznie mniejszy niż opór szczeliny powietrznej, musi być spełniony warunek:

  T ≪ (μ/μ₀)·δ

Przykład obliczenia:
Jeśli przyjmiemy materiał o względnej przenikalności μ_r ≈ 2000 i szczelinie δ = 0,1 mm (tj. 1×10⁻⁴ m):

  (μ/μ₀) = μ_r ≈ 2000
  T ≪ 2000 · 1×10⁻⁴ m = 0,2 m

Teoretycznie grubość kotwicy może wynosić dziesiątki milimetrów; w praktyce dla małych i średnich elektromagnesów przyjmuje się 2–5 mm, co zapewnia równowagę między zamknięciem obwodu magnetycznego a stabilnością mechaniczną. Dla większych konstrukcji stosuje się 10–20 mm. Ostateczna wartość zależy od konkretnej aplikacji i geometrii kontaktu.

Krok 6. Wymagania dotyczące integracji i montażu

• Montaż:
  • Zapewnij solidne i precyzyjne zamocowanie elektromagnesu, aby powierzchnie stykowe (kotwica i elektromagnes) były idealnie wyrównane, a szczelina powietrzna minimalna.
• Sterowanie i kontrola:
  • Upewnij się, że elektromagnes jest zgodny z systemem sterowania i umożliwia precyzyjne czasowanie włączania i wyłączania, co jest ważne przy pracy cyklicznej i kontroli temperatury.

Krok 7. Testowanie i walidacja

• Testy laboratoryjne:
  • Przed końcową instalacją wykonaj pomiary siły przytrzymującej w warunkach zbliżonych do rzeczywistych, w tym w różnych temperaturach, aby potwierdzić zgodność elektromagnesu ze specyfikacją.
• Symulacja pracy:
  • Symuluj warunki nagrzewania cewki i upewnij się, że siła przytrzymująca nie spada poniżej wymaganego poziomu oraz że nie występuje degradacja materiału lub izolacji.

Krok 8. Przegląd i optymalizacja projektu

• Analiza wyników testów:
  • Jeśli podczas testów wystąpią problemy (np. nadmierne nagrzewanie, spadek siły magnetycznej z powodu niewłaściwej grubości kotwicy), wprowadź poprawki w projekcie.
• Konsultacja z producentem:
  • W razie wątpliwości dotyczących materiałów lub parametrów konstrukcyjnych skontaktuj się z pomocą techniczną lub producentem w celu optymalizacji.

1. Czym jest elektromagnes trzymający i jak działa?

• Elektromagnes trzymający to otwarty obwód magnetyczny, który po podłączeniu prądu stałego wytwarza pole magnetyczne przyciągające ferromagnetyczny element do aktywnej powierzchni bieguna. Po odłączeniu zasilania traci większość swojej siły i nie utrzymuje kotwicy (z wyjątkiem minimalnej remanencji).

2. Jakie materiały można przytrzymać elektromagnesem trzymającym?

• Elektromagnesy przyciągają wyłącznie materiały ferromagnetyczne o wysokiej zawartości żelaza, np. stal niskowęglową. Metale takie jak aluminium, mosiądz czy złoto są nieodpowiednie, ponieważ nie reagują na pole magnetyczne.

3. Jak określa się i mierzy siłę trzymania?

• Siła trzymania podawana jest jako masa lub siła, którą magnes jest w stanie utrzymać podczas testu zawieszenia. Pomiar wykonuje się na standardowej stalowej kotwicy o grubości 0,250″ (≈6,35 mm), testując wyłącznie siłę odrywającą w osi, bez uwzględnienia sił ścinających.

4. Jak szczelina powietrzna wpływa na wydajność?

• Nawet cienka warstwa brudu, farby lub nierówności między biegunem a kotwicą tworzy szczelinę powietrzną, która wykładniczo zwiększa opór magnetyczny (reluktancję) i znacznie zmniejsza siłę trzymania. Pełny kontakt oraz czyste, gładkie powierzchnie są kluczowe dla optymalnej wydajności.

5. Dlaczego elektromagnes się nagrzewa i jak temu zapobiec?

• Elektromagnes nagrzewa się z powodu strat Joule’a w cewce (P = I²·R). Aby ograniczyć nagrzewanie, można zastosować:
  • większą liczbę zwojów i mniejszy prąd (niższe straty I²R) lub grubszy przewód,
  • pracę przerywaną (duty cycle), aby umożliwić chłodzenie,
  • montaż na metalowym radiatorze lub chłodzenie wentylatorem.

6. Czym jest duty cycle i jak go dobrać?

• Duty cycle (ED – Einschaltdauer) określa procent czasu, w którym magnes może być zasilany bez przerwy, nie przekraczając maksymalnej temperatury powierzchni (np. 25% ED oznacza 1 min WŁ / 3 min WYŁ). Dla 100% ED potrzebny jest magnes o lepszej zdolności odprowadzania ciepła lub z aktywnym chłodzeniem.

7. Jak chronić cewkę i elektronikę przed przepięciami?

• Po wyłączeniu prądu indukcyjna cewka generuje wysokie impulsy napięciowe. Aby je ograniczyć, stosuje się:
  • diodę zwrotną (flyback / freewheeling diode) równolegle do cewki,
  • ewentualnie tłumik RC (snubber) lub diodę transil.

8. Do czego służą typy demagnetyzujące (energize-to-release)?

• Modele demagnetyzujące po odłączeniu zasilania:
  • aktywnie odwracają polaryzację (impuls odwrotny),
  • wykorzystują rezonans RLC do neutralizacji magnetyzmu szczątkowego.
  Dzięki temu zapewniają szybkie i niezawodne zwolnienie kotwicy.

9. Jaka jest różnica między typami fail-safe i fail-secure?

• Fail-safe (utrzymujący przy zasilaniu): Działa tylko przy włączonym zasilaniu; po zaniku prądu zwalnia – odpowiedni do zamków awaryjnych lub zastosowań bezpieczeństwa.
• Fail-secure (zwalniający przy zasilaniu): Pozostaje zablokowany nawet bez zasilania (np. magnesy elektropermanentne); zwalnia dopiero po aktywnym impulsie – idealny do zastosowań podnoszących i przytrzymujących, gdzie niepożądane zwolnienie jest niedopuszczalne.

10. Jak przeprowadzać montaż i konserwację?

• • Czystość i płaskość powierzchni: Przed montażem należy oczyścić powierzchnie stykowe z kurzu, oleju i rdzy.
  • Bezpośredni kontakt: Magnes i kotwica muszą przylegać równo, bez sił bocznych.
  • Regularna kontrola: Sprawdzaj stan izolacji cewki, mocowanie oraz czystość styków, zwłaszcza w środowisku zakurzonym lub oleistym.
