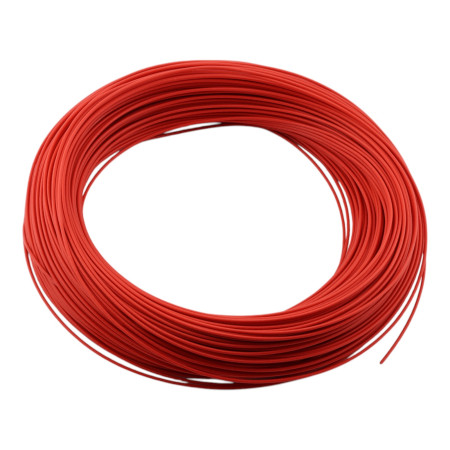

Grijaći kabel ⌀1,4 mm, 5-48 V DC, teflonska izolacija

Otpornost

Popust na količinu

Količina	Jedinična cijena	Ušteda
100+	0,95 €	10,59 €
500+	0,90 €	79,43 €

1,06 €

1,06 € excl. VAT

1.059098 bez PDV-a

(1,06 €/m)

Na skladištu

Količina

Kataloški list

Opis

Grijaći kabel promjera 1,4 mm dizajniran je za primjenu u niskonaponskim istosmjernim strujama u rasponu od 5–48 V DC, gdje je potrebno ravnomjerno zagrijavanje, mehanička fleksibilnost i trajna izolacija. Pogodan je za integraciju u grijaće elemente, zaštitu od smrzavanja, kontrolu temperature manjih površina, kao i za građevinsku i servisnu upotrebu u tehničkoj opremi.

Tehničke specifikacije

Vrsta proizvoda: otporni grijaći kabel
Vanjski promjer kabela: 1,4 mm
Napajanje: 5-48V DC
Izolacija: fluoropolimer, teflonski tip
Materijal grijaćeg elementa: nikal-krom i bakar
Dostupne opcije otpora: 0,3 / 1 / 1,4 / 3 / 4 / 5 / 8 / 10 / 15 / 20 / 25 / 40 Ohm/m
Otpornost izolacije na temperaturu: do 200 °C
Maksimalna dugotrajna temperatura: do 250 °C
Vrsta kabela: okrugli
Prodajna jedinica: 1 metar

Funkcije i značajke

Dizajniran za stvaranje otpornog zagrijavanja kada se napaja istosmjernim naponom
Teflonska izolacija osigurava dobru toplinsku, kemijsku i električnu otpornost
Otpornost na ulja, kiseline i lužine
Izolacija s dobrom otpornošću na starenje i električni luk
Fleksibilan dizajn pogodan za integraciju u manje uređaje i sklopove
Mogućnost odabira otpora po metru prema potrebnoj snazi i duljini kabela
Snaga ovisi o naponu napajanja, odabranoj duljini i otporu kabela

Idealno za

Grijanje sjedala i volana
Hladnjaci, klimatizacija i odmrzavanje
Grijani ulošci, obuća, odjeća i grijaći elementi za tekstil
Električne deke, podloge i manje grijaće površine
Zaštita cjevovoda od smrzavanja
Grijanje prozora i manjih strukturnih jedinica
Inkubatori, uzgajališta i odabrane medicinske ustanove
Posebne primjene niskonaponskog grijanja u instrumentaciji

Sadržaj paketa

1x grijaći kabel u odabranoj varijanti otpora
Duljina isporuke odgovara naručenoj količini u metrima.

Zašto odabrati ovaj proizvod?

Širok raspon napajanja za niskonaponske DC primjene
Veliki izbor varijanti otpornika za projektiranje potrebne snage
Kompaktni promjer od 1,4 mm za jednostavnu integraciju
Izdržljiva fluoropolimerna izolacija za rad u zahtjevnijim okruženjima
Prikladno rješenje za tehničku, razvojnu i servisnu upotrebu

Upute za instalaciju i uporabu

Prilikom projektiranja potrebno je pravilno odabrati otpor po metru, duljinu kabela i napon napajanja.
Približan izračun snage: P = U × U / (L × R), gdje je U napon, L duljina kabela, a R otpor u Ohm/m
Kabel postavite na način koji osigurava ravnomjerno odvođenje topline u zagrijani materijal.
Tijekom rada izbjegavajte mehanička oštećenja izolacije i lokalno pregrijavanje.
Za stabilan i siguran rad preporučujemo korištenje odgovarajućeg napajanja i regulacije.

Sigurnosna obavijest

Dizajnirano za niskonaponsko istosmjerno napajanje 5-48 V DC
Ne spajajte kabel na mrežni napon od 230 V AC.
Prije puštanja u rad, provjerite električne parametre cijelog sklopa
Rezultirajuća površinska temperatura ovisi o snazi, načinu ugradnje i uvjetima odvođenja topline.
Proizvod je namijenjen kao komponenta za ugradnju u uređaj ili tehničku jedinicu.

Podaci

Napetost: 5-48 V DC
Promjer: 1,2 - 1,4 mm
Boja: Crvena
Broj vena: 1
Minimalni radijus savijanja: 4 cm

Kalkulator

Kalkulator za izračun snage grijaćeg kabela

Napon izvora (V):

Duljina kabela (m):

Otpornost kabela (Ω/m):

Struja kabela (A):

Ukupna snaga kabela (W):

Snaga (W/m):

Približna temperatura kabela (°C):

Kako kalkulator radi?

Ulazne vrijednosti
Korisnik unosi tri glavne vrijednosti:
- Napon izvora (V): Napon koji se dovodi grijaćem kabelu.
- Duljina kabela (m): Ukupna duljina grijaćeg kabela.
- Otpornost kabela (Ω/m): Otpornost po jedinici duljine (obično u omima po metru).
Izračun ukupne otpornosti
Kalkulator najprije izračuna ukupnu otpornost kabela pomoću formule:
$R_{total} = otpornost po metru \times duljina kabela$
To znači da što je kabel duži, ukupna otpornost je veća.
Izračun struje pomoću Ohmovog zakona
Prema Ohmovom zakonu vrijedi:
$I = \frac{U}{R}$
Gdje $U$ predstavlja napon, a $R$ ukupnu otpornost. Dakle, kako se duljina kabela (a time i otpornost) povećava, struja koja prolazi kroz kabel opada.
Izračun ukupne snage kabela
Ukupna snaga koja se dovodi u kabel izračunava se formulom:
$P = U \times I$
Budući da se struja smanjuje, ukupna snaga također opada.
Izračun snage po metru kabela
Snaga po jedinici duljine (W/m) dobije se dijeljenjem ukupne snage s duljinom kabela:
$P_{1m} = \frac{P}{duljina kabela}$
Ova vrijednost je važna jer stvarno grijanje kabela ovisi o količini energije oslobođene po metru. Ako je kabel vrlo dug, ukupna snaga se raspoređuje na više metara, što rezultira manjom snagom po metru.
Prikaz rezultata
Kalkulator zatim prikazuje:
- Struja kabela (A): Izračunata prema Ohmovom zakonu.
- Snaga kabela (W): Ukupna snaga, tj. energija koja se dovodi u kabel.
- Snaga po metru (W/m): Snaga raspoređena na svaki metar kabela.
- Približna temperatura kabela: Umjesto numeričke vrijednosti prikazuje se tekst – ako je temperatura 20 °C ili niža, prikazuje se "Okolišna temperatura", a ako je 90 °C ili viša, prikazuje se "Previsoka!". Izračunata vrijednost temelji se na okolnoj temperaturi od 20 °C.

Zašto se snaga kabela smanjuje sa povećanjem duljine?

Povećanje ukupne otpornosti:
Otpornost kabela izražava se u omima po metru. Kada produžite kabel, ukupna otpornost linearno raste s duljinom. Na primjer, ako je otpornost 0,1 Ω/m, a kabel dug 10 m, ukupna otpornost će biti 1 Ω; ako je kabel dug 100 m, otpornost će biti 10 Ω.
Smanjenje struje:
Budući da se struja računa formulom $I$ = $U / R$ , veća otpornost rezultira manjom strujom koja prolazi kroz kabel. Manja struja znači da se kabelu dovodi manje energije.
Ukupna snaga i snaga po metru:
Ukupna snaga kabela određena je formulom $P = U \times I$ . Kako se struja smanjuje, ukupna snaga također opada. Osim toga, ta se snaga raspoređuje duž cijele duljine kabela. Stoga, što je kabel duži, snaga po metru je manja, što izravno utječe na grijanje. Ako je kabel vrlo dug, snaga po metru može postati iznimno niska, što znači da kabel ne grije učinkovito.
