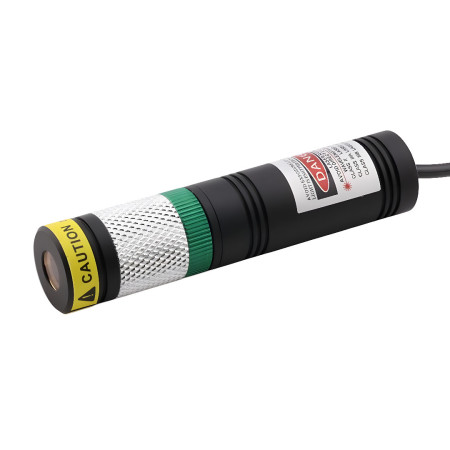

Lasermoduuli vihreä 520 nm, IP67 - linja

Johdanto

Tämä ohjeisto tarjoaa ohjeet laserimoduulien turvalliseen käyttöön ja säännölliseen huoltoon. Moduulit on suunniteltu esittämään osoittimia (viivoja, ristejä, pisteitä sekä DOE/ruudukkoja) enintään 2000 mW:n tehoisina. Dokumentti sisältää myös turvavyöhykkeen määritelmän, joka perustuu taulukkoarvoihin ja määrittää etäisyyden, jolla altistuminen luokitellaan luokkaan 3B (korkeampi riski) ja mistä se luokitellaan luokkaan 3R (alhaisempi riski).

1. Laserin säteilyn riskien tunteminen

• Näkövauriot – Suora ja heijastunut lasersäteily voi aiheuttaa pysyviä vaurioita verkkokalvolle.
• Ihon palovammat – Voimakas säde voi pitkäaikaisessa altistuksessa aiheuttaa palovammoja.
• Mekaaninen riski – Optisten osien (linssit, peilit, DOE) väärä käsittely voi johtaa niiden siirtymiseen tai vaurioitumiseen, mikä lisää säteilevän energian tiheyttä.
• Vahingossa tapahtuva käynnistys – Huoltotoimenpiteet ilman asianmukaista virtakatkaisua tai turvallisuustoimenpiteiden noudattamatta jättämistä voivat aiheuttaa laserin tahattoman käynnistymisen.

2. Turvallisuusluokkien ja tarvittavien toimenpiteiden yleiskatsaus

• Luokka 2
  • Matalatehoiset laserit (yleensä enintään 1 mW) – turvallisia lyhytaikaisessa altistuksessa silmän räpytystoiminnon vuoksi.
  • Varoitustarrat, jotka kehoittavat olemaan katsomatta suoraan säteeseen.
  • Turvallisuusmenettelyjen noudattaminen, jotta altistuminen ei kasva vahingossa.
• Luokka 3R
  • Laserit, joilla on hieman suurempi teho (jopa muutama mW) – suora katselu voi aiheuttaa vaurioita, mutta riski on suhteellisesti pienempi.
  • Ulostuloaukot merkitään varoitustarroilla.
  • Tiukka etäisyyksien noudattaminen, jotta altistuminen pysyy luokan 3R tasolla.
• Luokka 3B
  • Korkeatehoiset laserit, joissa suora kontakti säteen kanssa voi aiheuttaa välittömiä ja pysyviä näkövaurioita.
  • Pakollinen avainkytkimen käyttö tahattoman käynnistyksen estämiseksi.
  • Etäohjauksen interlock-järjestelmän toteuttaminen (esimerkiksi oven kytkin tai hätäpainike).
  • Näkyvä toimintailmaisin („Laser On“) ja pakollisuus käyttää suojalaseja huoltotoimenpiteiden aikana.
• Luokka 4
  • Korkein teho, jossa jopa hajautunut säteily muodostaa äärimmäisen vaaran silmille ja iholle.
  • Selkeät varoitustarrat ja merkinnät, avainkytkin, interlock-järjestelmä ja mekaaninen säteilyn sulkija.
  • Laite on varustettava manuaalisella nollauksella jokaisen toiminnan keskeytyksen jälkeen, ja käyttö on sallittu vain koulutetulle henkilöstölle määritellyillä alueilla.

3. Turvavyöhykkeen määrittely

Turvavyöhykkeen määrittämiseksi käytetään taulukkoa, joka määrittelee:

• Kontrolloitu vyöhyke (3B): Alue laitteesta etäisyyteen X metriä, jossa altistuminen vastaa luokkaa 3B. Tälle alueelle pääsevät vain koulutetut käyttäjät, ja siellä sovelletaan tiukkoja toimenpiteitä (avainkytkin, interlock, pakolliset suojalasit).
• Rajoitettu vyöhyke (3R): Alue alkaen X metristä, jossa altistuminen laskee luokkaan 3R. Myös täällä on noudatettava perus turvallisuustoimenpiteitä, kuten alueen merkitsemistä ja fyysisiä esteitä.

Huomautus: Arvo X määritetään käytettävissä olevan laskurin perusteella. Turvavyöhykkeiden fyysinen merkitseminen (esim. lattiamerkinnät, seinämerkinnät) on pakollista.

4. Tuotteen asianmukainen käsittely

• Ennen käynnistystä – Aseta laite vakaalle alustalle, jossa turvavyöhyke on selkeästi määritelty. Varmista, että kaikki turvaominaisuudet (avainkytkin, interlock, suojakannet) toimivat oikein.
• Toiminnan aikana – Noudata turvavyöhykkeitä. Älä koskaan astu kontrolloidulle vyöhykkeelle (3B) ilman asianmukaista koulutusta ja suojavarusteita. Varmista, ettei luvattomilla henkilöillä ole pääsyä korkeaa altistusta vaativille alueille.
• Käsittely- ja huoltotoimenpiteiden aikana – Ennen minkä tahansa huoltotoimenpiteen aloittamista, sammuta laite kokonaan ja irrota se virtalähteestä. Älä poista tai muuta turvaominaisuuksia tai suojakuppeja.

5. Huolto ja palvelu

• Säännölliset tarkastukset – Suorita visuaalisia ja toiminnallisia tarkastuksia optisten osien ja suojakuppien kunnosta. Varmista, että interlock-järjestelmät, avainkytkin ja ilmaisimet toimivat oikein.
• Puhdistus – Puhdista optiset komponentit (linssit, peilit, DOE) vain hyväksytyillä puhdistusaineilla ja pehmeällä liinalla (mieluiten mikrokuidusta) kontrolloidussa ympäristössä.
• Huolto ja kalibrointi – Jos havaitset poikkeamia projisoinnissa tai muita toimintahäiriöitä, ota yhteyttä valtuutettuun huoltoon. Dokumentoi kaikki huoltotoimenpiteet ja kalibroinnit.

6. Hätätoimenpiteet

• Vian sattuessa – Sammuta laite välittömästi ja irrota se virtalähteestä. Estä luvattomien henkilöiden pääsy turvavyöhykkeelle ja kirjaa ylös vian kuvaus. Ota yhteyttä valtuutettuun huoltoon.
• Tapaturma-altistuksen sattuessa – Lopeta altistus välittömästi (sammuta laite, poistu sädealueelta). Jos epäillään silmä- tai ihovaurioita, anna ensiapua ja hae välittömästi lääkärin apua. Dokumentoi tapaus asianmukaisesti.

7. Yhteenveto ja suositukset

Noudattamalla yllä mainittuja toimenpiteitä varmistat laitteen turvallisen käytön ja minimoit lasersäteilyn aiheuttamat riskit. Turvavyöhykkeen oikea määrittely taulukkoarvojen perusteella (kontrolloitu vyöhyke 3B ja rajoitettu vyöhyke 3R) mahdollistaa selkeän alueiden erottelun, joissa on noudatettava tiukempia toimenpiteitä, ja antaa käyttäjille selkeät ohjeet tuotteen turvallisesta käsittelystä.

Suosittelemme dokumentaation säännöllistä tarkistamista ja päivittämistä käyttöolosuhteiden sekä henkilökunnan koulutuksen mukaisesti.

EU-tuonti: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tšekin tasavalta,
