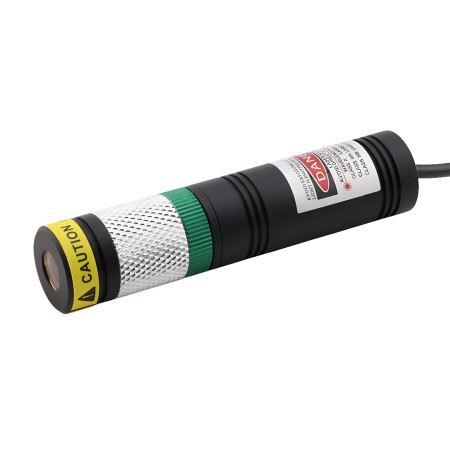

Laserski modul zeleni 520nm, IP67 - linijski

Uvod

Ovaj priručnik pruža upute za sigurno korištenje i redovito održavanje laserskih modula namijenjenih za projiciranje pokazivača (linija, križeva, točaka i DOE/mrežastih) s maksimalnom snagom do 2000 mW. Dokument također sadrži definiciju sigurnosne zone temeljenu na tabličnim vrijednostima koje određuju na kojoj udaljenosti je izloženost klasificirana kao klasa 3B (veći rizik) i od koje je klasificirana kao klasa 3R (manji rizik).

1. Upoznavanje s rizicima laserskog zračenja

• Oštećenje vida – Izravno i reflektirano lasersko zračenje može uzrokovati trajno oštećenje mrežnice.
• Opekline kože – Intenzivni snop može pri dugotrajnoj izloženosti uzrokovati opekline.
• Mehanički rizik – Nepravilno rukovanje optičkim elementima (leće, ogledala, DOE) može dovesti do njihovog pomicanja ili oštećenja, što povećava koncentraciju emitirane energije.
• Slučajno pokretanje – Servisni zahvati bez ispravnog isključivanja napajanja ili kršenja sigurnosnih mjera mogu uzrokovati nenamjerno pokretanje lasera.

2. Pregled sigurnosnih klasa i nužnih mjera

• Klasa 2
  • Laseri male snage (obično do 1 mW) – sigurni pri kratkotrajnoj izloženosti zahvaljujući refleksu zatvaranja očiju.
  • Upozoravajuće naljepnice koje upozoravaju da se ne gleda u snop.
  • Poštivanje sigurnosnih postupaka kako bi se spriječilo nenamjerno povećanje izloženosti.
• Klasa 3R
  • Laseri nešto veće snage (do nekoliko mW) – izravno gledanje može uzrokovati oštećenje, ali je rizik relativno manji.
  • Označavanje izlaznih otvora upozoravajućim naljepnicama.
  • Strogo pridržavanje sigurnosnih udaljenosti kako bi izloženost ostala na razini klase 3R.
• Klasa 3B
  • Laseri visoke snage, gdje izravan kontakt sa snopom može uzrokovati trenutno i trajno oštećenje vida.
  • Obaveza korištenja tipke s ključem koja sprječava slučajno pokretanje.
  • Implementacija daljinskog interlock sustava (npr. vrata prekidač ili gumb za hitno zaustavljanje).
  • Vidljivi indikator rada („Laser On“) i obaveza nošenja zaštitnih naočala během servisnih zahvata.
• Klasa 4
  • Laseri s najvećom snagom, pri kojima čak i raspršeno zračenje predstavlja ekstremnu opasnost za oči i kožu.
  • Izrazite upozoravajuće naljepnice i oznake, tipka s ključem, interlock sustav i mehanički zatvarač snopa.
  • Uređaj mora imati ručni reset nakon svakog prekida rada, a rad je dopušten samo kvalificiranom osoblju u za to određenim prostorima.

3. Definicija sigurnosne zone

Pri definiranju sigurnosne zone koristi se tablica koja određuje:

• Kontrolirana zona (3B): Područje od uređaja do udaljenosti od X metara, gdje izloženost odgovara klasi 3B. U ovu zonu imaju pristup samo obučeni korisnici, a primjenjuju se stroge mjere (tipka s ključem, interlock, obavezne zaštitne naočale).
• Ograničena zona (3R): Područje od X metara, gdje izloženost pada na razinu klase 3R. I ovdje je potrebno pridržavati se osnovnih sigurnosnih mjera, kao što su označavanje područja i fizičke barijere.

Napomena: Vrijednost X odredite prema dostupnom kalkulatoru. Fizičko označavanje sigurnosnih zona (oznake na podu, zidovima itd.) je obavezno.

4. Ispravno rukovanje proizvodom

• Prije pokretanja – Postavite uređaj na stabilno mjesto gdje je jasno definirana sigurnosna zona. Provjerite jesu li svi sigurnosni elementi (tipka s ključem, interlock, zaštitni poklopci) ispravni.
• Tijekom rada – Poštujte sigurnosne zone. Nikada ne ulazite u kontroliranu zonu (3B) bez odgovarajuće obuke i zaštitne opreme. Spriječite da neovlaštene osobe ulaze u područja s visokom izloženosti.
• Prilikom rukovanja i servisa – Prije bilo kakvog servisnog zahvata potpuno isključite uređaj i odspojite ga od napajanja. Ne uklanjajte niti mijenjajte sigurnosne elemente ili zaštitne poklopce.

5. Održavanje i servis

• Redoviti pregledi – Izvršavajte vizualne i funkcionalne preglede stanja optičkih elemenata i zaštitnih poklopaca. Provjerite ispravnost rada interlock sustava, tipke s ključem i indikatora.
• Čišćenje – Čistite optičke komponente (leće, ogledala, DOE) samo s odobrenim sredstvima za čišćenje i mekanom krpom (po mogućnosti mikrovlaken) u kontroliranom okruženju.
• Servis i kalibracija – U slučaju uočenih odstupanja u projekciji ili drugih funkcionalnih problema, obratite se ovlaštenom servisu. Dokumentirajte sve servisne zahvate i kalibracije.

6. Postupci u hitnim slučajevima

• U slučaju kvara – Odmah isključite uređaj i odspojite napajanje. Spriječite ulazak neovlaštenih osoba u sigurnosnu zonu i zabilježite opis kvara. Obratite se ovlaštenom servisu.
• U slučaju nenamjerne izloženosti – Odmah prekinite izloženost (isključite uređaj, napustite područje snopa). Ako postoji sumnja na oštećenje očiju ili kože, pružite prvu pomoć i potražite medicinsku pomoć. Incident propisno dokumentirajte.

7. Zaključak i preporuke

Pridržavanjem gore navedenih postupaka osiguravate siguran rad i minimizirate rizike povezane s laserskim zračenjem. Ispravna definicija sigurnosne zone temeljena na tabličnim vrijednostima (kontrolirana zona 3B i ograničena zona 3R) omogućava jasno definiranje područja u kojima je potrebno primijeniti strože mjere te pruža korisnicima jasne upute za sigurno rukovanje proizvodom.

Preporučujemo redovitu reviziju i ažuriranje dokumentacije u skladu s promjenama u radnim uvjetima i obukom osoblja.

Uvoznik za EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Češka Republika,
