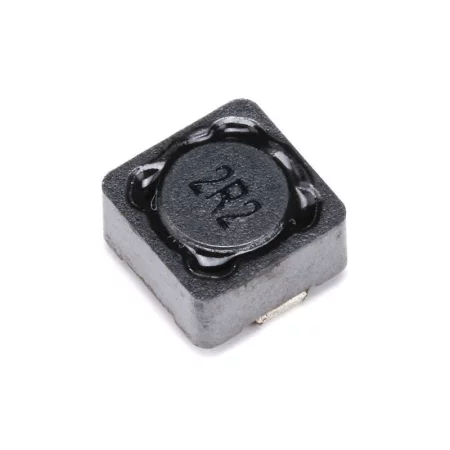

CDRH74 SMD-tehokuristin – suojattu ferriittisydän
zoom_out_map
chevron_left chevron_right

Kuristin CDRH74

0,38 €

0,38 € excl. VAT

0.375809 Veroton

i
Sovellettava ALV on 0% maassa Yhdysvallat.
check Varastossa
Luetteloarkki

SMD-tehokuristin CDRH74

CDRH74-sarjan SMD-tehokuristin on suunniteltu kytkentävirtalähteisiin, DC/DC-muuntimiin ja suodinpiireihin. Suojattu rakenne ferriittisydämellä varmistaa alhaiset sähkömagneettiset häiriöt, suuren virrankantokyvyn ja vakaat parametrit laajalla induktanssialueella.

Tekniset tiedot

  • Rakenne: suojattu tehokuristin
  • Kiinnitys: SMD
  • Mitat: 7,5 × 7,5 × 4,5 mm
  • Paino: 1,6 g
  • Induktanssitoleranssi: ±20%
  • Testitaajuus: 100 kHz / 0,3 V
  • Käyttölämpötila: −40 °C - +85 °C
  • Säilytyslämpötila: −55 °C - +125 °C
  • Eristysvastus: 100 MΩ
  • Suojausluokka: IP00

Yleiskatsaus saatavilla oleviin CDRH74-variantteihin

Nimitys Induktanssi (µH) Tasavirtavastus (Ω) enint. Kyllästysvirta Isat (A) Nimellisvirta Irms (A)
CDRH74-1R0M 1 0,017 8.0 5.0
CDRH74-2R2M 2.2 0,024 6.0 4.0
CDRH74-3R3M 3.3 0,030 4.8 3.5
CDRH74-4R7M 4.7 0,040 4.2 3.1
CDRH74-6R8M 6.8 0,050 2.8 2.2
CDRH74-100M 10 0,065 2.5 1.84
CDRH74-150M 15 0,090 2.0 1.47
CDRH74-220M 22 0,130 1.8 1.23
CDRH74-330M 33 0,160 1.5 0,96
CDRH74-470M 47 0,230 1.3 0,88
CDRH74-560M 56 0,250 1.2 0,8
CDRH74-680M 68 0,310 1.1 0,7
CDRH74-101M 100 0,430 0,9 0,6
CDRH74-121M 120 0,600 0,8 0,5
CDRH74-151M 150 0,700 0,7 0,46
CDRH74-221M 220 0,950 0,5 0,35
CDRH74-331M 330 1 350 0,4 0,32
CDRH74-471M 470 2 200 0,35 0,26
CDRH74-681M 680 2 700 0,3 0,2
CDRH74-102M 1000 4 300 0,28 0,18
CDRH74-152M 1500 4 500 0,1 0,1

Toiminnot ja ominaisuudet

  • Suojattu rakenne vähentää sähkömagneettisia häiriöitä
  • Alhainen DC-käämityksen vastus
  • Korkea kyllästysvirran resistanssi
  • Sopii korkeataajuisille kytkentäpiireille

Ihanteellinen

  • DC/DC-muuntimet
  • Hakkurivirtalähteet
  • LED-ajurit
  • Suodatus- ja tasoituspiirit

Pakkauksen sisältö

  • 1 × SMD-tehokuristin CDRH74

Miksi valita tämä tuote?

  • Täydellinen induktorivalikoima yhdessä paketissa
  • Tekniset parametrit suoraan tuotantotietolomakkeen mukaan
  • Korkea luotettavuus ja mekaaninen kestävyys
OEM
AM7487-4R7-47-UH
85411000
Suvaitsevaisuus
20%
