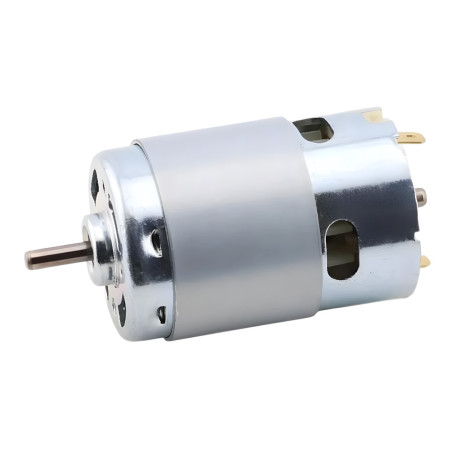

Tasavirtamoottori 895, 12/24V, kaksoiskuulalaakeroitu

895-koon harjallinen tasavirtamoottori on suunniteltu sovelluksiin, jotka vaativat kompaktia ja nopeaa käyttöä. Se sopii 12 V:n tai 24 V:n tasavirtalähteelle ja malleihin, joissa vaaditaan yksinkertaista nopeuden säätöä PWM:n avulla ja vakaata mekaanista akselin tukea.

Tekniset tiedot

• Syöttöjännite (versiosta riippuen: 12 V DC / 24 V DC
• Nimellisnopeus (versiosta riippuen): 3000, 6000, 7500, 10000, 15000, 20000 RPM
• Moottorityyppi: DC-harja
• Rakenne: kestomagneetti
• Laakeri: kaksinkertainen kuulalaakeri
• Mallinumero: 895
• Moottorin rungon mitat: pituus 72 mm, halkaisija 50 mm
• Varsi: halkaisija 5 mm, ulkonema 16 mm
• Etuosan halkaisija (etuosa): 18 mm
• Tappien välinen etäisyys takana: 6 mm
• Käyttövirta: 7–12 A
• Käynnistysvirta: 12 A
• Tyhjäkäyntivirta: 1,2–1,5 A
• Kuormavirta: 12–18 A
• Jatkuva virta (valmistajan määrittämä): 10–20 A
• Suojaava ominaisuus: tippuvesitiivis

Toiminnot ja ominaisuudet

• Harjakommutointi yksinkertaista virransyöttöä ja ohjausta varten
• Suuri nopeus nopeaa reagointia vaativille asemille
• Kaksinkertainen kuulalaakeri vakaampaa toimintaa ja parempaa säteittäisten kuormien kestävyyttä varten
• Kestomagneetti kompaktiin muotoiluun
• Liittimet, joissa on merkitty napaisuus: positiivinen kosketin (kaksi lovea), negatiivinen kosketin (yksi lovi)

Ihanteellinen

• Tee-se-itse- ja prototyyppikäyttölaitteet 12 V / 24 V DC:lle
• Pienet mekanismit, vaihteet ja käyttöyksiköt, joissa on nopeudensäätö
• Suurempia nopeuksia vaativat pienoismalli- ja harrastusrakenteet
• Puhaltimet, keskipakoissovellukset ja muut pyörivät mekanismit mekaanisen rakenteen mukaan

Pakkauksen sisältö

• Tasavirtamoottori 895 (1 kpl)

Miksi valita tämä tuote?

• Tukee kahta yleistä virtalähdevaihtoehtoa: 12 V ja 24 V DC
• Määritellyt mekaaniset mitat helpottavat integrointia rakenteeseen
• Kuulalaakeri sopii suuremmille nopeuksille
• Yksinkertainen sähköliitäntä ja ohjausvaihtoehto PWM-ohjaimella

Asennus- ja käyttöohjeet

• Varmista, että virtalähteessä on riittävä virtareservi ottaen huomioon moottorin käynnistysvirta.
• Nopeuden säätämiseen käytä tasavirtamoottoreille suunniteltua PWM-ohjainta ja sopivaa virtakuormaa.
• Kokoamisen aikana varmista akselin kohdistus ja oikea mekaaninen istuvuus laakereiden liiallisen kuormituksen välttämiseksi.
• Tarkista liitännän napaisuus napamerkintöjen mukaisesti.

Turvallisuushuomautus

• Moottori on pyörivä laite; varmista, että liikkuvat osat on peitetty ja vältä kosketusta akseliin ja pyöriviin osiin.
• Johtojen ja virtalähteen väärä mitoitus voi aiheuttaa ylikuumenemista; käytä sopivia johtojen poikkileikkauksia ja sulakkeita.
• Älä käytä moottoria tukossa; se voi aiheuttaa merkittävän virrannousun ja vahingoittaa moottoria tai virtalähdettä.
