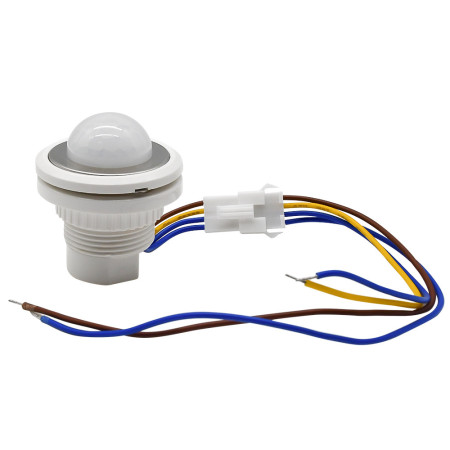

Infračervený pohybový senzor s nastavitelným zpožděním (AC 85–265 V, ≤ 40 W)

Kompaktní PIR senzor určený pro automatické spínání osvětlení podle detekce pohybu osob. Nabízí stabilní reakci, jednoduchou montáž a možnost nastavení doby sepnutí i světelné citlivosti. Ideální pro chodby, koupelny, technické místnosti nebo podhledová svítidla.

Technické specifikace

• Pracovní napětí: AC 85–265 V
• Maximální spínaný výkon: ≤ 40 W (LED, úsporné, zářivkové zdroje)
• Snímání: PIR – infračervená detekce lidského těla
• Nastavení světelných režimů: tma / šero / celodenní režim
• Nastavení zpoždění vypnutí: 15 s, 45 s, 5 min
• Krytí: IP20
• Hmotnost: 25 g
• Rozměry senzoru: průměr 33 mm, montážní hloubka 40 mm
• Provozní teplota: -10 °C až +40 °C
• Montáž: průchozí otvor se závitem + upevňovací matice

Zapojení

Senzor je vybaven třemi vodiči. Zapojení je následující:

• Hnědý vodič (L): fázový přívod (vstup)
• Žlutý vodič (L) - Lighting: výstup na osvětlení
• Modrý vodič (N) – Lighting: výstup na osvětlení
• Krajní modrý vodič (N): nulový vodič (vstup)

Schéma zapojení:

• Hnědý vodič senzoru připojte na vstupní fázi (L).
• Modrý vodič senzoru připojte na nulový vodič (N).
• Žluto-hnědý vodič připojte na vstup svítidla (L vstup LED driveru nebo světla).
• Nulový vodič svítidla (N) spojte s nulou napájení.

Funkce a vlastnosti

• Automatické sepnutí osvětlení při detekci pohybu.
• Nastavitelný čas zpoždění – vhodné pro úsporu energie.
• Možnost blokace spínání při denním světle.
• Široký rozsah napájení umožňuje instalaci v různých aplikacích.
• Snadná montáž díky malým rozměrům a předpřipravené kabeláži.

Ideální pro

• Chodby, vstupy a schodiště
• Koupelny a toalety
• Technické a servisní místnosti
• Vestavná a podhledová svítidla
• Obývací prostory pro automatické orientační osvětlení

Obsah balení

• 1× infračervený pohybový senzor se zpožděním

Proč zvolit tento produkt

• Velmi kompaktní rozměry vhodné do malých prostor.
• Možnost nastavení citlivosti a doby sepnutí.
• Automatické spínání zvyšuje komfort i úsporu energie.
• Spolehlivá detekce díky kvalitní PIR technologii.
• Rychlá instalace díky přehlednému zapojení a připraveným vodičům.
