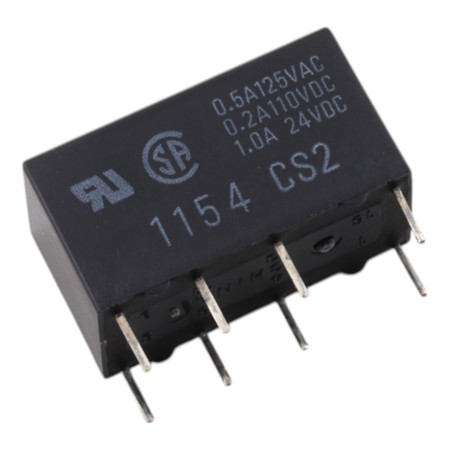

Relé G5V-2-H1, 24V DC/125V AC 2A

Omron G5V-2-H1 je miniaturní signálové relé s vysokou citlivostí cívky (High-sensitivity) určené pro spínání nízkých až středních výkonů v řídicích a měřicích obvodech. Díky konfiguraci DPDT (2c) umožňuje současné spínání dvou nezávislých kontaktových větví v kompaktním provedení.

Technické specifikace

• Modelová řada: G5V-2
• Provedení: G5V-2-H1
• Jmenovité napětí cívky: 24 V DC
• Jmenovitý proud cívky: 8,33 mA
• Odpor cívky: 2 880 Ω
• Spotřeba cívky: přibližně 200 mW
• Kontakty: DPDT (2c)
• Typ kontaktu: bifurcated crossbar
• Materiál kontaktů: Ag + Au-alloy
• Jmenovité zatížení (resistivní): 0,5 A při 125 VAC; 1 A při 24 VDC
• Jmenovitý trvalý proud (rated carry current): 2 A
• Maximální spínané napětí: 125 VAC, 125 VDC
• Maximální spínaný proud: 1 A
• Kontaktní odpor: max. 100 mΩ
• Doba sepnutí: max. 7 ms
• Doba rozepnutí: max. 3 ms
• Izolační odpor: min. 1 000 MΩ (při 500 VDC)
• Dielektrická pevnost mezi cívkou a kontakty: 1 000 VAC, 50/60 Hz po dobu 1 min
• Dielektrická pevnost mezi kontakty stejné polarity (High-sensitivity): 500 VAC, 50/60 Hz po dobu 1 min
• Dielektrická pevnost mezi kontakty různé polarity: 1 000 VAC, 50/60 Hz po dobu 1 min
• Impulsní výdržné napětí: 1 500 V (10 x 160 µs)
• Provozní teplota okolí: -25 °C až +70 °C (bez námrazy a kondenzace)
• Provozní vlhkost okolí: 5 % až 85 %
• Hmotnost: přibližně 5 g

Funkce a vlastnosti

• High-sensitivity verze se sníženou spotřebou cívky pro úsporné řídicí obvody
• DPDT (2c) konfigurace pro spínání dvou signálových větví
• Kontakty s bifurcated crossbar konstrukcí pro spolehlivé spínání signálů
• Definované spínací časy vhodné pro rychlé řídicí aplikace
• Vysoký izolační odpor a ověřené dielektrické parametry pro bezpečné oddělení obvodů

Ideální pro

• Řídicí a automatizační moduly
• Měřicí přístroje a testovací přípravky
• Spínání signálů v průmyslové a laboratorní elektronice
• Rozhraní mezi logikou a výkonovou částí s požadavkem na galvanické oddělení

Obsah balení

• 1x relé Omron G5V-2-H1, cívka 24 V DC

Proč zvolit tento produkt

• Ověřená řada signálových relé s definovanými elektrickými a izolačními parametry
• High-sensitivity varianta pro aplikace s omezeným příkonem cívky
• DPDT kontakty umožňují flexibilní zapojení (přepínání dvou větví)
• Parametry kontaktů a izolace vhodné pro široké spektrum řídicích aplikací

Pokyny k instalaci a provozu

• Při návrhu zohledněte typ zátěže (rezistivní/induktivní) a případně použijte odrušovací členy pro omezení přepětí při rozpínání.
• Dodržte jmenovité hodnoty cívky 24 V DC a zajistěte stabilní napájení včetně správné polarity.
• Pro dlouhodobou spolehlivost ověřte spínané proudy a napětí v reálných provozních podmínkách.

Bezpečnostní upozornění

• Relé může spínat napětí až 125 VAC / 125 VDC; práce s nebezpečným napětím vyžaduje odbornou kvalifikaci a dodržení příslušných norem.
• Před manipulací odpojte zařízení od napájení a ověřte nepřítomnost napětí.
