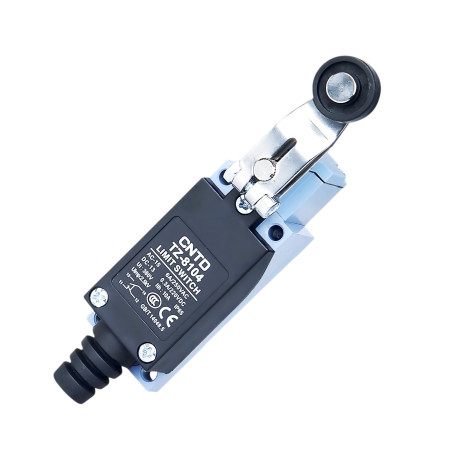

Koncový spínač TZ-8104, vertikální, páka s válečkem

Koncový spínač CNTD TZ-8104 ze série TZ-8 je robustní průmyslový mechanický spínač určený pro přesnou detekci koncových poloh a mechanických dorazů. Vertikální provedení s kovovou pákou a valečkem umožňuje plynulý přenos pohybu, větší pracovní rozsah a spolehlivou funkci i při opakovaném mechanickém zatížení v náročných provozních podmínkách.

Technické specifikace

• Typ: mechanický koncový spínač (limit switch)
• Model: TZ-8104
• Kontaktní uspořádání: 1× NO + 1× NC (dvojitý obvod)
• Kontaktní odpor: max. 25 mΩ
• Izolační odpor: min. 100 MΩ (při 500 VDC)
• Dielektrická pevnost: 1500 VAC / 1 minuta
• Provozní rychlost: 5 mm/s až 0,5 m/s
• Mechanická životnost: až 1 000 000 cyklů
• Elektrická životnost: více než 500 000 sepnutí
• Provozní teplota: -20 °C až +70 °C
• Relativní vlhkost: max. 95 % RH
• Krytí: IP65
• Rozměry těla: 29 × 27 × 128 mm
• Hmotnost: 178 g

Jmenovité napětí a proudy

Funkce a vlastnosti

• Vertikální konstrukce s kovovou pákou a kladkou
• Hladký chod s větším dovoleným přesahem pohybu
• Dvojitý pružinový mechanismus kontaktů pro dlouhou životnost
• Pevné pouzdro z hliníkové slitiny a zesíleného plastu
• Odolnost proti vodě, olejům a prachu (IP65)
• Průchodkové provedení pro snadné připojení kabeláže
• Vhodný pro AC i DC aplikace

Ideální pro

• Průmyslovou automatizaci a výrobní linky
• Dopravníkové a manipulační systémy
• CNC stroje a obráběcí centra
• Balicí a montážní stroje
• Polohové a bezpečnostní aplikace

Obsah balení

• Koncový spínač CNTD TZ-8104

Proč zvolit tento produkt

• Osvědčená průmyslová řada CNTD TZ-8
• Vysoká mechanická odolnost a stabilní parametry
• Dlouhá životnost kontaktů i mechanických částí
• Univerzální použití v širokém spektru aplikací
• Spolehlivé řešení s výborným poměrem ceny a výkonu
