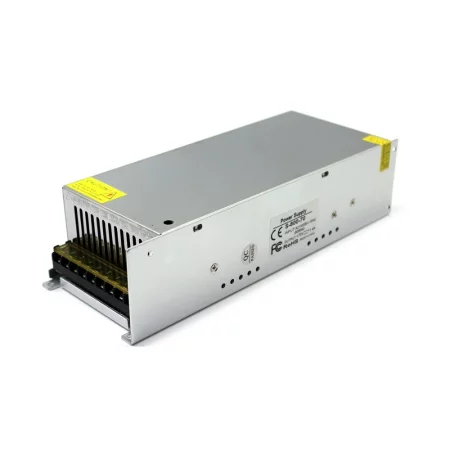

Napájací zdroj 48V, 16.7A - 800W

138,88 €

138,88 € bez DPH

138.878678 Bez DPH

Vrátane 0,35 € za recyklačný poplatok

Na objednávku

Množstvo:

Katalógový list

Popis

Spínaný priemyselný napájací zdroj určený na vstavanie, najmä do rozvodných skríň. Zdroj je v kovovej konštrukcii s krytím IP20 a je vybavený štandardnou svorkovnicou so skrutkami na pripojenie vstupného sieťového napätia vrátane uzemňovacieho vodiča a výstupných vodičov jednosmerného napätia. Konštrukcia navrhnutá pre prevádzku v priemyselných aplikáciách, kde je požadovaná stabilita výstupu a možnosť krátkodobého preťaženia.

Technické špecifikácie

Vstupné napätie: 190–265 VAC, 50/60 Hz
Výstupné napätie: 48 V DC
Výstupný prúd: max. 16,7 A
Výstupný výkon: 800 W
Možnosť krátkodobého preťaženia: až 20–25 % (podľa podmienok prevádzky)
Ochrany: proti prepätiu, proti preťaženiu, ochrana proti prehriatiu
Chladenie: aktívny, ventilátor
Krytie: IP20
Kryt: kovová konštrukcia
Certifikácia: CE, RoHS
Prevádzková teplota: -30 až 50 °C
Okolitá vlhkosť: 0–95 %
Rozmery: 260 x 100 x 56 mm
Hmotnosť: 1020 g

Funkcie a vlastnosti

Spínaný zdroj pre stabilné DC napájanie z AC siete
Skrutková svorkovnica na pripojenie vstupu (vrátane PE) a DC výstupu
Kovové prevedenie vhodné na zabudovanie do rozvádzačov a technických skríň
Integrované ochrany pre zvýšenie prevádzkovej spoľahlivosti
Konvekčné chladenie bez ventilátora

Ideálne pre

Napájanie 48V DC zariadení v priemyselných inštaláciách
Rozvádzače, riadiace systémy, automatizácia a technická infraštruktúra
Napájanie LED systémov a ďalších 48V DC záťaží (pri dodržaní prúdových rezerv)

Obsah balenia

Napájací zdroj 48V DC 800W

Prečo zvoliť tento produkt

Jasne definované parametre: 48 V DC, až 16,6 A, 800 W
Vhodné prevedenie pre vstavanie do rozvádzačov (kovový kryt, IP20)
Ochranné funkcie proti bežným prevádzkovým stavom (prepätie, preťaženie, prehriatie)
Bezúdržbová prevádzka vďaka konvekčnému chladeniu

Pokyny na inštaláciu a prevádzku

Inštaláciu vykonávajte v suchom prostredí av súlade s krytím IP20 (bez ochrany proti vode a prachu).
Zaistite dostatočné prúdenie vzduchu pre konvekčné chladenie a dodržte prevádzkový teplotný rozsah.
Pripojenie realizujte na skrutkovú svorkovnicu, vrátane riadneho pripojenia ochranného vodiča PE.
Pri návrhu záťaže zohľadnite možnosť krátkodobého preťaženia iba podľa podmienok prevádzky a so zodpovedajúcou rezervou.

Bezpečnostné upozornenie

Vstupná časť pracuje so sieťovým napätím 190–265 VAC. Inštaláciu a servis smie vykonávať iba kvalifikovaná osoba.
Pred manipuláciou odpojte napájanie a overte neprítomnosť napätia.
Dodržujte správne istenie, dimenzovanie vodičov a uzemnenie podľa platných noriem a požiadaviek aplikácie.

Tabuľka dát

Vstupné napätie: 190V-265 V AC, 50/60 Hz
Výstupné napätie: 48 V DC
Výstupný prúd: 16,7 A
Výstupný výkon: 800 W
Krytie: IP20

Manuál pre inštaláciu a údržbu spínaných zdrojov

Úvod

Tento manuál poskytuje všeobecné pokyny pre inštaláciu a údržbu spínaných napájacích zdrojov. Je dôležité dodržiavať všetky bezpečnostné pokyny a prípadne konzultovať špecifické inštrukcie s predajcom.

1. Bezpečnostné pokyny

Odborná inštalácia – Inštaláciu a údržbu napájacieho zdroja by mal vykonávať kvalifikovaný personál s príslušnými znalosťami a skúsenosťami v oblasti elektrotechniky.
Odpojenie od siete – Pred začatím akýchkoľvek prác na napájacom zdroji vždy odpojte zariadenie od elektrickej siete a zabezpečte, aby nedošlo k neúmyselnému pripojeniu.
Ochranné pomôcky – Pri manipulácii s napájacím zdrojom používajte vhodné osobné ochranné prostriedky, ako sú izolačné rukavice a ochranné okuliare.
Uzemnenie – Uistite sa, že napájací zdroj je správne uzemnený, aby bola zabezpečená bezpečnosť a správna funkcia zariadenia.

2. Inštalácia napájacieho zdroja

Umiestnenie – Inštalujte napájací zdroj v suchom, dobre vetranom priestore, chránenom pred priamym slnečným žiarením, vlhkosťou a extrémnymi teplotami.
Montáž – Upevnite napájací zdroj na pevnú plochu pomocou vhodných upevňovacích prvkov, ktoré zabezpečia stabilitu a minimalizujú vibrácie.
Priestor pre chladenie – Zabezpečte dostatočný priestor okolo napájacieho zdroja pre odvod tepla a správnu ventiláciu, aby nedošlo k prehriatiu zariadenia.

3. Elektrické pripojenie

Vstupné pripojenie – Napájací zdroj pripojte k elektrickej sieti podľa nasledujúcich označení:
- L (Live): Fázový vodič (zvyčajne hnedý alebo čierny)
- N (Neutral): Neutrálny vodič (zvyčajne modrý)
- Zem (symbol uzemnenia): Ochranný vodič (zvyčajne zeleno-žltý)
Výstupné pripojenie – Napájací zdroj môže mať jednu alebo viac výstupných svoriek označených ako V+ a V-. Ak je k dispozícii viac výstupných svoriek a je požadovaný plný výkon zdroja, je potrebné tieto výstupy prepojiť paralelne, aby bola zabezpečená rovnomerná distribúcia prúdu.

4. Údržba napájacieho zdroja

Pravidelné kontroly – Vykonávajte pravidelné vizuálne kontroly napájacieho zdroja, aby ste zistili prípadné známky poškodenia, ako sú prehriatie, korózia alebo uvoľnené spoje.
Čistenie – Udržujte napájací zdroj čistý a bez prachu. Pred čistením vždy odpojte zariadenie od siete. Na čistenie použite suchú alebo mierne navlhčenú handru. Nepoužívajte agresívne čistiace prostriedky.
Kontrola ventilácie – Uistite sa, že ventilačné otvory nie sú zablokované a ventilátory (ak sú prítomné) fungujú správne.
Testovanie funkčnosti – Pravidelne testujte výstupné napätie a prúd, aby bola zabezpečená správna funkcia napájacieho zdroja.

5. Upozornenia

Nebezpečenstvo úrazu elektrickým prúdom – Napájacie zdroje pracujú s vysokým napätím, ktoré môže spôsobiť vážne zranenie alebo smrť. Vždy dodržiavajte bezpečnostné pokyny a postupy.
Opravy – Akékoľvek opravy by mali byť vykonávané iba kvalifikovaným personálom. Nepokúšajte sa o opravy bez potrebnej kvalifikácie.
Výmena komponentov – Pri výmene komponentov používajte iba originálne náhradné diely odporúčané výrobcom.

Dodržiavaním vyššie uvedených pokynov zabezpečíte bezpečný a spoľahlivý chod spínaného napájacieho zdroja.

Výrobca

Importér pre EÚ: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Česká republika,
