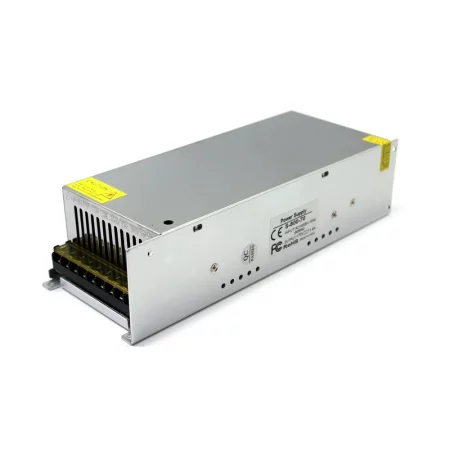

Alimentare 48V, 16.7A - 800W
Sursă de alimentare industrială în comutație, concepută pentru instalare, în special în tablouri de distribuție. Sursa de alimentare are o construcție metalică cu protecție IP20 și este echipată cu un bloc terminal standard cu șuruburi pentru conectarea tensiunii de intrare a rețelei, inclusiv firul de împământare și firele de tensiune continuă de ieșire. Designul este conceput pentru funcționarea în aplicații industriale unde este necesară stabilitatea la ieșire și posibilitatea supraîncărcării pe termen scurt.
Specificații tehnice
- Tensiune de intrare: 190-265 VAC, 50/60 Hz
- Tensiune de ieșire: 48V CC
- Curent de ieșire: max. 16,7 A
- Putere de ieșire: 800 W
- Capacitate de supraîncărcare pe termen scurt: până la 20–25% (în funcție de condițiile de funcționare)
- Protecții: protecție la supratensiune, supraîncălzire, supraîncălzire
- Răcire: activă, cu ventilator
- Protecție: IP20
- Înveliș: construcție metalică
- Certificare: CE, RoHS
- Temperatura de funcționare: -30 până la 50 °C
- Umiditate ambientală: 0-95%
- Dimensiuni: 260 x 100 x 56 mm
- Greutate: 1020g
Funcții și caracteristici
- Sursă de alimentare în comutație pentru alimentare stabilă cu curent continuu de la rețeaua de curent alternativ
- Bloc terminal cu șurub pentru conectarea intrării (inclusiv PE) și a ieșirii CC
- Design metalic potrivit pentru instalare în tablouri de distribuție și dulapuri tehnice
- Protecții integrate pentru o fiabilitate operațională sporită
- Răcire prin convecție fără ventilator
Ideal pentru
- Alimentarea dispozitivelor de 48V CC în instalații industriale
- Tablouri de distribuție, sisteme de control, automatizare și infrastructură tehnică
- Alimentare pentru sisteme LED și alte sarcini de 48V CC (menținând rezervele de curent)
Conținutul pachetului
- Sursă de alimentare 48V CC 800W
De ce să alegeți acest produs?
- Parametri clar definiți: 48 V CC, până la 16,6 A, 800 W
- Potrivit pentru instalare în tablouri de distribuție (carcasă metalică, IP20)
- Funcții de protecție împotriva condițiilor comune de funcționare (supratensiune, supraîncălzire, supraîncălzire)
- Funcționare fără întreținere datorită răcirii prin convecție
Instrucțiuni de instalare și utilizare
- Instalați într-un mediu uscat și în conformitate cu gradul de protecție IP20 (fără protecție împotriva apei și prafului).
- Asigurați un flux de aer suficient pentru răcirea prin convecție și mențineți intervalul de temperatură de funcționare.
- Efectuați conexiunea la blocul de borne cu șurub, inclusiv conectarea corectă a conductorului de protecție PE.
- La proiectarea sarcinii, luați în considerare posibilitatea unei suprasarcini pe termen scurt numai în funcție de condițiile de funcționare și cu o marjă corespunzătoare.
Notificare de siguranță
- Secțiunea de intrare funcționează cu o tensiune de rețea de 190–265 VAC. Instalarea și service-ul pot fi efectuate numai de către o persoană calificată.
- Înainte de manipulare, deconectați sursa de alimentare și verificați dacă nu există tensiune.
- Respectați siguranțele, dimensionarea corectă a cablurilor și împământarea în conformitate cu standardele aplicabile și cerințele aplicației.
- Tensiune de intrare
- 190V-265 V AC, 50/60 Hz
- Tensiune de ieșire
- 48 V DC
- Curent de ieșire
- 16,7 A
- Putere de iesire
- 800 W
- Acoperi
- IP20
Introducere
Acest manual oferă instrucțiuni generale pentru instalarea și întreținerea surselor de alimentare comutate. Este important să respectați toate instrucțiunile de siguranță și, dacă este necesar, să consultați instrucțiunile specifice cu vânzătorul.
1. Instrucțiuni de siguranță
- Instalare profesională – Instalarea și întreținerea sursei de alimentare trebuie efectuate de personal calificat, cu cunoștințe și experiență adecvate în domeniul electrotehnicii.
- Deconectarea de la rețea – Înainte de a începe orice lucrare la sursa de alimentare, deconectați întotdeauna dispozitivul de la rețeaua electrică și asigurați-vă că nu se poate realiza o reconectare accidentală.
- Echipament de protecție – Când manipulați sursa de alimentare, utilizați echipamente de protecție personală adecvate, cum ar fi mănuși izolante și ochelari de protecție.
- Împământare – Asigurați-vă că sursa de alimentare este corect împământată pentru a garanta siguranța și funcționarea optimă a dispozitivului.
2. Instalarea sursei de alimentare
- Amplasare – Instalați sursa de alimentare într-un spațiu uscat, bine ventilat, protejat de lumina directă a soarelui, umiditate și temperaturi extreme.
- Montare – Fixați sursa de alimentare pe o suprafață solidă, utilizând elemente de fixare adecvate, care asigură stabilitatea și minimizează vibrațiile.
- Spațiu pentru răcire – Asigurați un spațiu suficient în jurul sursei de alimentare pentru disiparea căldurii și o ventilație corespunzătoare, pentru a preveni supraîncălzirea dispozitivului.
3. Conexiune electrică
- Conexiune de intrare – Conectați sursa de alimentare la rețeaua electrică conform următoarelor indicații:
- L (Live): Conductorul de fază (de obicei maro sau negru)
- N (Neutral): Conductor neutru (de obicei albastru)
- Împământare (simbol de împământare): Conductor de protecție (de obicei verde-galben)
- Conexiune de ieșire – Sursa de alimentare poate avea una sau mai multe borne de ieșire etichetate ca V+ și V-. Dacă sunt disponibile mai multe borne și se solicită puterea maximă, acestea trebuie conectate în paralel pentru a asigura o distribuție uniformă a curentului.
4. Întreținerea sursei de alimentare
- Verificări regulate – Efectuați inspecții vizuale periodice ale sursei de alimentare pentru a detecta eventuale semne de deteriorare, cum ar fi supraîncălzirea, coroziunea sau conexiunile slăbite.
- Curățare – Mențineți sursa de alimentare curată și fără praf. Înainte de curățare, deconectați întotdeauna dispozitivul de la rețea. Folosiți o cârpă uscată sau ușor umedă și evitați produsele de curățare agresive.
- Verificarea ventilației – Asigurați-vă că orificiile de ventilație nu sunt blocate și că ventilatoarele (dacă sunt prezente) funcționează corespunzător.
- Testarea funcționalității – Testați regulat tensiunea și curentul de ieșire pentru a asigura funcționarea corectă a sursei de alimentare.
5. Avertismente
- Pericolul de electrocutare – Sursele de alimentare funcționează cu tensiuni înalte, care pot provoca răni grave sau chiar deces. Respectați întotdeauna instrucțiunile și procedurile de siguranță.
- Reparații – Orice reparație trebuie efectuată doar de personal calificat. Nu încercați reparații fără calificările necesare.
- Înlocuirea componentelor – Când înlocuiți componentele, utilizați doar piese originale recomandate de producător.
Respectând instrucțiunile de mai sus, veți asigura funcționarea sigură și fiabilă a sursei de alimentare comutate.
Importator pentru UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Republica Cehă,
