Napájecí zdroj 48V, 16.7A - 800W

3 359,51 Kč

3 359,51 Kč bez DPH

3359.507438 Bez DPH

vč. recyklačního poplatku 8,40 Kč

Na objednávku

Množství:

Katalogový list

Popis

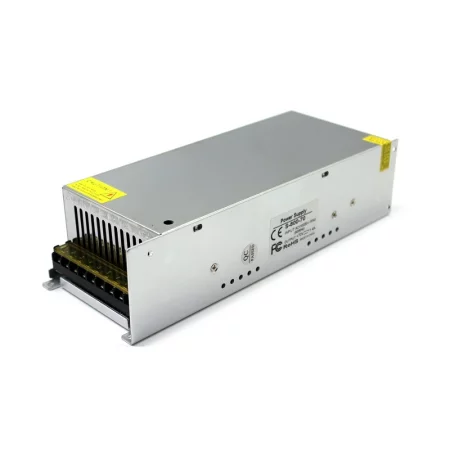

Spínaný průmyslový napájecí zdroj určený pro vestavbu, zejména do rozvodných skříní. Zdroj je v kovové konstrukci s krytím IP20 a je vybaven standardní svorkovnicí se šroubky pro připojení vstupního síťového napětí včetně zemnicího vodiče a výstupních vodičů stejnosměrného napětí. Konstrukce navržena pro provoz v průmyslových aplikacích, kde je požadována stabilita výstupu a možnost krátkodobého přetížení.

Technické specifikace

Vstupní napětí: 190–265 VAC, 50/60 Hz
Výstupní napětí: 48 V DC
Výstupní proud: max. 16,7 A
Výstupní výkon: 800 W
Možnost krátkodobého přetížení: až 20–25 % (dle podmínek provozu)
Ochrany: proti přepětí, proti přetížení, ochrana proti přehřátí
Chlazení: aktivní, ventilátor
Krytí: IP20
Kryt: kovová konstrukce
Certifikace: CE, RoHS
Provozní teplota: -30 až 50 °C
Okolní vlhkost: 0–95 %
Rozměry: 260 x 100 x 56 mm
Hmotnost: 1020 g

Funkce a vlastnosti

Spínaný zdroj pro stabilní DC napájení z AC sítě
Šroubová svorkovnice pro připojení vstupu (včetně PE) a DC výstupu
Kovové provedení vhodné pro vestavbu do rozvaděčů a technických skříní
Integrované ochrany pro zvýšení provozní spolehlivosti
Konvekční chlazení bez ventilátoru

Ideální pro

Napájení 48V DC zařízení v průmyslových instalacích
Rozvaděče, řídicí systémy, automatizace a technická infrastruktura
Napájení LED systémů a dalších 48V DC zátěží (při dodržení proudových rezerv)

Obsah balení

Napájecí zdroj 48V DC 800W

Proč zvolit tento produkt

Jasně definované parametry: 48 V DC, až 16,6 A, 800 W
Vhodné provedení pro vestavbu do rozvaděčů (kovový kryt, IP20)
Ochranné funkce proti běžným provozním stavům (přepětí, přetížení, přehřátí)
Bezúdržbový provoz díky konvekčnímu chlazení

Pokyny k instalaci a provozu

Instalaci provádějte v suchém prostředí a v souladu s krytím IP20 (bez ochrany proti vodě a prachu).
Zajistěte dostatečné proudění vzduchu pro konvekční chlazení a dodržte provozní teplotní rozsah.
Připojení realizujte na šroubovou svorkovnici, včetně řádného připojení ochranného vodiče PE.
Při návrhu zátěže zohledněte možnost krátkodobého přetížení pouze dle podmínek provozu a s odpovídající rezervou.

Bezpečnostní upozornění

Vstupní část pracuje se síťovým napětím 190–265 VAC. Instalaci a servis smí provádět pouze kvalifikovaná osoba.
Před manipulací odpojte napájení a ověřte nepřítomnost napětí.
Dodržujte správné jištění, dimenzování vodičů a uzemnění dle platných norem a požadavků aplikace.

Parametry

Vstupní napětí: 190V-265 V AC, 50/60 Hz
Výstupní napětí: 48 V DC
Výstupní proud: 16,7 A
Výstupní výkon: 800 W
Krytí: IP20

Manuál pro instalaci a údržbu spínaných zdrojů

Úvod

Tento manuál poskytuje obecné pokyny pro instalaci a údržbu spínaných napájecích zdrojů. Je důležité dodržovat všechny bezpečnostní pokyny a případně konzultovat specifické instrukce s prodejcem.

1. Bezpečnostní pokyny

Odborná instalace – Instalaci a údržbu napájecího zdroje by měl provádět kvalifikovaný personál s odpovídajícími znalostmi a zkušenostmi v oblasti elektrotechniky.
Odpojení od sítě – Před zahájením jakýchkoli prací na napájecím zdroji vždy odpojte zařízení od elektrické sítě a zajistěte, aby nemohlo dojít k neúmyslnému připojení.
Ochranné pomůcky – Při manipulaci s napájecím zdrojem používejte vhodné osobní ochranné prostředky, jako jsou izolační rukavice a ochranné brýle.
Uzemnění – Ujistěte se, že napájecí zdroj je správně uzemněn, aby byla zajištěna bezpečnost a správná funkce zařízení.

2. Instalace napájecího zdroje

Umístění – Instalujte napájecí zdroj v suchém, dobře větraném prostoru, chráněném před přímým slunečním zářením, vlhkostí a extrémními teplotami.
Montáž – Upevněte napájecí zdroj na pevný povrch pomocí vhodných upevňovacích prvků, které zajistí stabilitu a minimalizují vibrace.
Prostor pro chlazení – Zajistěte dostatečný prostor kolem napájecího zdroje pro odvod tepla a správnou ventilaci, aby nedošlo k přehřátí zařízení.

3. Elektrické připojení

Vstupní připojení – Napájecí zdroj připojte k elektrické síti podle následujících označení:
- L (Live): Fázový vodič (obvykle hnědý nebo černý)
- N (Neutral): Neutrální vodič (obvykle modrý)
- Zem (symbol uzemnění): Ochranný vodič (obvykle zeleno-žlutý)
Výstupní připojení – Napájecí zdroj může mít jeden nebo více výstupních svorek označených jako V+ a V-. Pokud je k dispozici více výstupních svorek a je požadován plný výkon zdroje, je nutné tyto výstupy propojit paralelně, aby byla zajištěna rovnoměrná distribuce proudu.

4. Údržba napájecího zdroje

Pravidelné kontroly – Provádějte pravidelné vizuální kontroly napájecího zdroje, abyste zjistili případné známky poškození, jako jsou přehřátí, koroze nebo uvolněné spoje.
Čištění – Udržujte napájecí zdroj čistý a bez prachu. Před čištěním vždy odpojte zařízení od sítě. K čištění použijte suchý nebo mírně navlhčený hadřík. Nepoužívejte agresivní čisticí prostředky.
Kontrola ventilace – Ujistěte se, že ventilační otvory nejsou blokovány a ventilátory (pokud jsou přítomny) fungují správně.
Testování funkčnosti – Pravidelně testujte výstupní napětí a proud, aby byla zajištěna správná funkce napájecího zdroje.

5. Upozornění

Nebezpečí úrazu elektrickým proudem – Napájecí zdroje pracují s vysokým napětím, které může způsobit vážné zranění nebo smrt. Vždy dodržujte bezpečnostní pokyny a postupy.
Opravy – Jakékoli opravy by měly být prováděny pouze kvalifikovaným personálem. Nepokoušejte se o opravy bez potřebné kvalifikace.
Výměna komponentů – Při výměně komponentů používejte pouze originální náhradní díly doporučené výrobcem.

Dodržováním výše uvedených pokynů zajistíte bezpečný a spolehlivý provoz spínaného napájecího zdroje.

Výrobce

Importér pro EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Česká republika,
