Toroidný transformátor 24V AC 2A pre priemyselné použitie
zoom_out_map
chevron_left chevron_right
Novinka

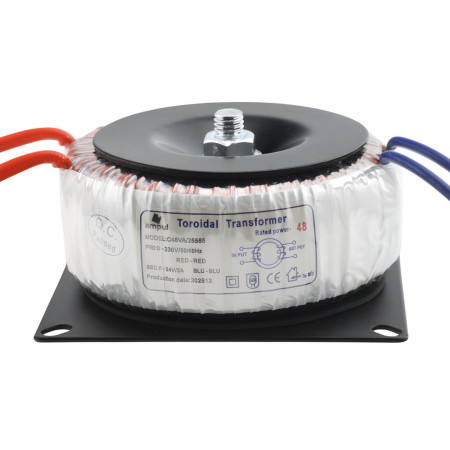

Toroidný transformátor, 24V AC, 2A, 48VA

38,44 €

38,44 € bez DPH

38.435021 Bez DPH

i
Výše uplatněné DPH je 0% pro zemi Spojené štáty.

Vrátane 0,03 € za recyklačný poplatok

check Skladom
Katalógový list

Kompaktný toroidný sieťový transformátor s výstupným napätím 24 V AC a prúdom 2 A je určený na spoľahlivé napájanie nízkonapäťových elektronických zariadení. Vďaka toroidnej konštrukcii dosahuje vysokú účinnosť, nízke elektromagnetické rušenie a tichú prevádzku. Transformátor je vhodný pre trvalú prevádzku v rozvádzačoch, riadiacich systémoch aj priemyselných aplikáciách.

Technické špecifikácie

  • Menovitý výkon: 48 VA
  • Vstupné napätie (primárne napätie): 230 V AC
  • Vstupná frekvencia: 50 / 60 Hz
  • Výstupné napätie (sekundárne napätie): 24 V AC
  • Výstupný prúd (max. prúd sekundárneho napätia): 2 A
  • Konštrukcia: toroidný transformátor
  • Rozmery: 90x90×45mm
  • Rozstup monážnych otvorov na plechovej základni: 80x80mm
  • Stupeň krytia: IP00
  • Hmotnosť: 1050 g

Funkcie a vlastnosti

  • Toroidné jadro s nízkymi stratami a vysokou účinnosťou
  • Veľmi nízke elektromagnetické rušenie oproti EI transformátorom
  • Tichá prevádzka bez mechanického brumu
  • Primárne a sekundárne vinutie s farebne rozlíšenými vodičmi
  • Galvanické oddelenie primárnej a sekundárnej strany
  • Vhodný pre nepretržitú prevádzku

Ideálne pre

  • Napájanie riadiacich a automatizačných systémov
  • Reléové moduly a stýkače
  • Napájacie zdroje a stabilizátory
  • Ovládaciu elektroniku a priemyselné aplikácie
  • Audio a nízkonapäťové napájacie obvody

Obsah balenia

  • Toroidný transformátor 24 V AC / 2 A

Prečo zvoliť tento produkt

  • Overená toroidná konštrukcia s dlhou životnosťou
  • Stabilné výstupné napätie pri plnom zaťažení
  • Kompaktné rozmery a jednoduchá montáž
  • Vysoká elektrická bezpečnosť a spoľahlivosť
  • Vhodný pre profesionálne aj technické projekty
OEM
AM6081
85044090
Vstupné napätie
230 V AC
Výstupné napätie
24 V AC
Výstupný prúd
2 A
Výkon
48 VA
Frekvencia
50-60 Hz
Krytie
IP00

Úvod

Tento manuál poskytuje všeobecné pokyny pre inštaláciu a údržbu spínaných napájacích zdrojov. Je dôležité dodržiavať všetky bezpečnostné pokyny a prípadne konzultovať špecifické inštrukcie s predajcom.

1. Bezpečnostné pokyny

  • Odborná inštalácia – Inštaláciu a údržbu napájacieho zdroja by mal vykonávať kvalifikovaný personál s príslušnými znalosťami a skúsenosťami v oblasti elektrotechniky.
  • Odpojenie od siete – Pred začatím akýchkoľvek prác na napájacom zdroji vždy odpojte zariadenie od elektrickej siete a zabezpečte, aby nedošlo k neúmyselnému pripojeniu.
  • Ochranné pomôcky – Pri manipulácii s napájacím zdrojom používajte vhodné osobné ochranné prostriedky, ako sú izolačné rukavice a ochranné okuliare.
  • Uzemnenie – Uistite sa, že napájací zdroj je správne uzemnený, aby bola zabezpečená bezpečnosť a správna funkcia zariadenia.

2. Inštalácia napájacieho zdroja

  • Umiestnenie – Inštalujte napájací zdroj v suchom, dobre vetranom priestore, chránenom pred priamym slnečným žiarením, vlhkosťou a extrémnymi teplotami.
  • Montáž – Upevnite napájací zdroj na pevnú plochu pomocou vhodných upevňovacích prvkov, ktoré zabezpečia stabilitu a minimalizujú vibrácie.
  • Priestor pre chladenie – Zabezpečte dostatočný priestor okolo napájacieho zdroja pre odvod tepla a správnu ventiláciu, aby nedošlo k prehriatiu zariadenia.

3. Elektrické pripojenie

  • Vstupné pripojenie – Napájací zdroj pripojte k elektrickej sieti podľa nasledujúcich označení:
    • L (Live): Fázový vodič (zvyčajne hnedý alebo čierny)
    • N (Neutral): Neutrálny vodič (zvyčajne modrý)
    • Zem (symbol uzemnenia): Ochranný vodič (zvyčajne zeleno-žltý)
  • Výstupné pripojenie – Napájací zdroj môže mať jednu alebo viac výstupných svoriek označených ako V+ a V-. Ak je k dispozícii viac výstupných svoriek a je požadovaný plný výkon zdroja, je potrebné tieto výstupy prepojiť paralelne, aby bola zabezpečená rovnomerná distribúcia prúdu.

4. Údržba napájacieho zdroja

  • Pravidelné kontroly – Vykonávajte pravidelné vizuálne kontroly napájacieho zdroja, aby ste zistili prípadné známky poškodenia, ako sú prehriatie, korózia alebo uvoľnené spoje.
  • Čistenie – Udržujte napájací zdroj čistý a bez prachu. Pred čistením vždy odpojte zariadenie od siete. Na čistenie použite suchú alebo mierne navlhčenú handru. Nepoužívajte agresívne čistiace prostriedky.
  • Kontrola ventilácie – Uistite sa, že ventilačné otvory nie sú zablokované a ventilátory (ak sú prítomné) fungujú správne.
  • Testovanie funkčnosti – Pravidelne testujte výstupné napätie a prúd, aby bola zabezpečená správna funkcia napájacieho zdroja.

5. Upozornenia

  • Nebezpečenstvo úrazu elektrickým prúdom – Napájacie zdroje pracujú s vysokým napätím, ktoré môže spôsobiť vážne zranenie alebo smrť. Vždy dodržiavajte bezpečnostné pokyny a postupy.
  • Opravy – Akékoľvek opravy by mali byť vykonávané iba kvalifikovaným personálom. Nepokúšajte sa o opravy bez potrebnej kvalifikácie.
  • Výmena komponentov – Pri výmene komponentov používajte iba originálne náhradné diely odporúčané výrobcom.

Dodržiavaním vyššie uvedených pokynov zabezpečíte bezpečný a spoľahlivý chod spínaného napájacieho zdroja.

Importér pre EÚ: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Česká republika,
