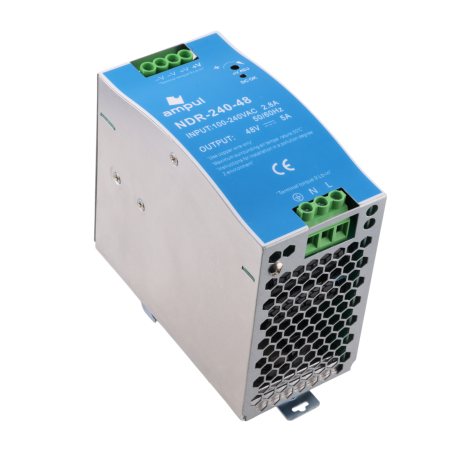

Napájací zdroj na DIN lištu 48V DC, 5A – NDR-240-48
zoom_out_map
chevron_left chevron_right
Novinka

Napájací zdroj na DIN lištu 48V DC, 5A - 240W

71,75 €

71,75 € bez DPH

71.745372 Bez DPH

i
Výše uplatněné DPH je 0% pro zemi Spojené štáty.

Vrátane 0,03 € za recyklačný poplatok

check Skladom
Katalógový list

Kompaktný priemyselný napájací zdroj NDR-240-48 je určený na montáž na DIN lištu a poskytuje stabilné jednosmerné napätie 48 V DC pri výkone až 240 W. Je navrhnutý pre spoľahlivú prevádzku v priemyselných aplikáciách, automatizácii, riadení strojov, napájaní PLC, senzorov, relé a ďalších zariadení vyžadujúcich kvalitné a stabilné napájanie.

Technické špecifikácie

  • Vstupné napätie: 100–240 V AC, 50/60 Hz
  • Výstupné napätie: 48 V DC (nastaviteľné trimrom)
  • Výstupný prúd: 5 A
  • Maximálny výkon: 240 W
  • Účinnosť: až 90 %
  • Typ zdroja: spínaný, priemyselný
  • Krytie: IP20
  • Chladenie: pasívne (prirodzené prúdenie vzduchu)
  • Montáž: DIN lišta TS35
  • Rozmery: 63 × 125 × 113 mm
  • Hmotnosť: 900 g
  • Prevádzková teplota: -20 °C až +50 °C

Funkcie a vlastnosti

  • Široký rozsah vstupného napätia vhodný na globálne použitie
  • Stabilné výstupné napätie s možnosťou jemného doladenia
  • Integrované ochrany proti skratu, preťaženiu a prepätiu
  • LED indikácia prevádzkového stavu
  • Vysoká účinnosť s nízkymi stratami
  • Robustné kovové prevedenie vhodné do rozvádzačov

Ideálne pre

  • Napájanie PLC systémov a priemyselnej automatizácie
  • Riadiace a ovládacie rozvádzače
  • Priemyselné LED systémy na 48 V
  • Senzory, relé, akčné členy a moduly
  • Strojné a technologické zariadenia

Obsah balenia

  • Napájací zdroj NDR-240-48

Prečo zvoliť tento produkt

  • Spoľahlivý priemyselný zdroj s dlhou životnosťou
  • Kompaktné rozmery šetria miesto v rozvádzači
  • Bezpečná prevádzka vďaka integrovaným ochranám
  • Jednoduchá montáž na DIN lištu
  • Vhodný pre náročné profesionálne aplikácie
AMPUL
AM1136
85044090
Vstupné napätie
100-240 V AC, 50/60 Hz
Výstupné napätie
48 V DC
Výstupný prúd
5 A
Výkon
240 W
Krytie
IP20

Úvod

Tento manuál poskytuje všeobecné pokyny pre inštaláciu a údržbu spínaných napájacích zdrojov. Je dôležité dodržiavať všetky bezpečnostné pokyny a prípadne konzultovať špecifické inštrukcie s predajcom.

1. Bezpečnostné pokyny

  • Odborná inštalácia – Inštaláciu a údržbu napájacieho zdroja by mal vykonávať kvalifikovaný personál s príslušnými znalosťami a skúsenosťami v oblasti elektrotechniky.
  • Odpojenie od siete – Pred začatím akýchkoľvek prác na napájacom zdroji vždy odpojte zariadenie od elektrickej siete a zabezpečte, aby nedošlo k neúmyselnému pripojeniu.
  • Ochranné pomôcky – Pri manipulácii s napájacím zdrojom používajte vhodné osobné ochranné prostriedky, ako sú izolačné rukavice a ochranné okuliare.
  • Uzemnenie – Uistite sa, že napájací zdroj je správne uzemnený, aby bola zabezpečená bezpečnosť a správna funkcia zariadenia.

2. Inštalácia napájacieho zdroja

  • Umiestnenie – Inštalujte napájací zdroj v suchom, dobre vetranom priestore, chránenom pred priamym slnečným žiarením, vlhkosťou a extrémnymi teplotami.
  • Montáž – Upevnite napájací zdroj na pevnú plochu pomocou vhodných upevňovacích prvkov, ktoré zabezpečia stabilitu a minimalizujú vibrácie.
  • Priestor pre chladenie – Zabezpečte dostatočný priestor okolo napájacieho zdroja pre odvod tepla a správnu ventiláciu, aby nedošlo k prehriatiu zariadenia.

3. Elektrické pripojenie

  • Vstupné pripojenie – Napájací zdroj pripojte k elektrickej sieti podľa nasledujúcich označení:
    • L (Live): Fázový vodič (zvyčajne hnedý alebo čierny)
    • N (Neutral): Neutrálny vodič (zvyčajne modrý)
    • Zem (symbol uzemnenia): Ochranný vodič (zvyčajne zeleno-žltý)
  • Výstupné pripojenie – Napájací zdroj môže mať jednu alebo viac výstupných svoriek označených ako V+ a V-. Ak je k dispozícii viac výstupných svoriek a je požadovaný plný výkon zdroja, je potrebné tieto výstupy prepojiť paralelne, aby bola zabezpečená rovnomerná distribúcia prúdu.

4. Údržba napájacieho zdroja

  • Pravidelné kontroly – Vykonávajte pravidelné vizuálne kontroly napájacieho zdroja, aby ste zistili prípadné známky poškodenia, ako sú prehriatie, korózia alebo uvoľnené spoje.
  • Čistenie – Udržujte napájací zdroj čistý a bez prachu. Pred čistením vždy odpojte zariadenie od siete. Na čistenie použite suchú alebo mierne navlhčenú handru. Nepoužívajte agresívne čistiace prostriedky.
  • Kontrola ventilácie – Uistite sa, že ventilačné otvory nie sú zablokované a ventilátory (ak sú prítomné) fungujú správne.
  • Testovanie funkčnosti – Pravidelne testujte výstupné napätie a prúd, aby bola zabezpečená správna funkcia napájacieho zdroja.

5. Upozornenia

  • Nebezpečenstvo úrazu elektrickým prúdom – Napájacie zdroje pracujú s vysokým napätím, ktoré môže spôsobiť vážne zranenie alebo smrť. Vždy dodržiavajte bezpečnostné pokyny a postupy.
  • Opravy – Akékoľvek opravy by mali byť vykonávané iba kvalifikovaným personálom. Nepokúšajte sa o opravy bez potrebnej kvalifikácie.
  • Výmena komponentov – Pri výmene komponentov používajte iba originálne náhradné diely odporúčané výrobcom.

Dodržiavaním vyššie uvedených pokynov zabezpečíte bezpečný a spoľahlivý chod spínaného napájacieho zdroja.

Importér pre EÚ: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Česká republika,
