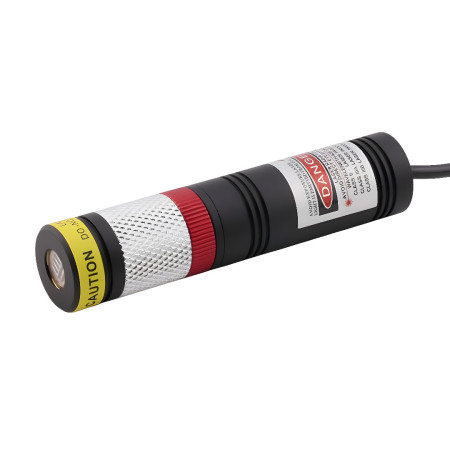

Laserový modul červený 660nm, IP67 - mriežka 10x10

Laserový modul červenej farby (660nm), výkon od 50mW do 200mW, DOE šošovka mriežka 10x10.

124,77 €

124,77 € bez DPH

124.768618 Bez DPH

i
Výše uplatněné DPH je 0% pro zemi Spojené štáty.
check Skladom
Katalógový list

Laserový modul s červenou vlnovou dĺžkou 660 nm je určený na projekciu 10×10 bodovej mriežky (DOE) a využíva sa najmä na polohovanie, zameriavanie a kontrolu pozície pri rezaní a ďalších priemyselných operáciách. Konštrukcia v hliníkovom púzdre a možnosť doostrenia umožňujú prispôsobenie projekcie konkrétnej aplikácii.

Technické špecifikácie

  • Vlnová dĺžka: 660 nm (červená)
  • Tvar lúča: DOE 10x10
  • Vyžarovací uhol: 42x42°
  • Optický výkon (varianty): 50 mW, 100 mW, 150 mW, 200 mW
  • Reálny výstupný výkon:
    • 50 mW (38 – 45 mW)
    • 100 mW (75–95 mW)
    • 150 mW (100 – 120 mW)
    • 200 mW (130 – 150 mW)
  • Prevádzkový režim: CW (kontinuálny svit)
  • Riadenie prúdu: APC
  • Napájacie napätie: 5 V DC
  • Prevádzkový prúd: < 500 mA
  • Typ konektora: DC 5,5 × 2,1 mm / 5,5 × 2,5 mm
  • Dĺžka kábla: 100 cm
  • Materiál puzdra: hliník
  • Materiál optiky: PMMA
  • Rozmery modulu: priemer 20 mm × dĺžka 90 mm
  • Hmotnosť: 65 g
  • Krytie: IP67
  • Prevádzková teplota: -10 °C až +50 °C
  • Skladovacia teplota: -40 °C až +85 °C
  • Stredná doba poruchy (MTTF): > 8 000 hodín

Funkcie a vlastnosti

  • Projekcia mriežky 10×10 pre rýchle vizuálne polohovanie
  • Fokusovateľná optika (nastaviteľný fokus)
  • Kompaktné hliníkové puzdro na lepší odvod tepla
  • Napájanie z 5 V DC pre integráciu do strojných a riadiacich systémov
  • Krytie IP67 pre použitie v náročnejších prevádzkových podmienkach

Ideálne pre

  • Polohovanie pri rezaní a značení v priemyselných strojoch
  • Nastavenie referenčných bodov a kontrolu polohy v montážnych prípravkoch
  • Vizuálne navádzanie v automatizácii a výrobných linkách

Obsah balenia

  • Laserový modul s pripojovacím vodičom a DC konektorom

Prečo zvoliť tento produkt

  • Definovaná projekcia mriežky 10×10 pomocou DOE optiky
  • Štandardné mechanické prevedenie Ø20 × 90 mm pre jednoduchú integráciu
  • Napájanie 5 V DC a hotové káblové zakončenie DC 5.5 × 2.1 mm
  • Odolné prevedenie s krytím IP67

Pokyny na inštaláciu a prevádzku

  • Zaistite stabilizované napájanie 5 V DC s dostatočnou prúdovou rezervou pre zvolenú variantu výkonu.
  • Modul upevnite tak, aby bolo zaistené chladenie puzdra a mechanická stabilita projekcie.
  • Po montáži nastavte fókus podľa požadovanej veľkosti a ostrosti projekcie v pracovnej vzdialenosti.
  • DC konektor 5.5 × 2.1 mm pripájajte pri odpojenom napájaní.

Bezpečnostné upozornenie

  • Ide o laserový zdroj žiarenia. Nezameriavajte lúč do očí a nepozorujte priamy ani odrazený lúč.
  • Pri inštalácii a nastavovaní používajte zodpovedajúce ochranné pomôcky a dodržujte interné bezpečnostné predpisy pracoviska.
  • Modul prevádzkujte iba v rámci určených elektrických a teplotných podmienok.
OEM
AM1934-50-MW
90132000
Farba svetla
Červená
Vlnová dĺžka
660 nm
Napätie
5 V DC
Konektor
5,5x2,1 mm
Krytie
IP67
Životnosť
8 000 hodín
Vyžarovací uhol
42°
Tvar
Mriežka

Úvod

Tento manuál poskytuje pokyny pre bezpečné používanie a pravidelnú údržbu laserových modulov určených na projekciu ukazovateľov (čiar, krížov, bodov a DOE/mriežkových) s maximálnym výkonom do 2000 mW. Dokument taktiež obsahuje definíciu bezpečnostnej zóny vychádzajúcu z tabuľkových hodnôt, ktoré určujú, do akej vzdialenosti je expozícia klasifikovaná ako trieda 3B (vyššie riziko) a od akej ako trieda 3R (nižšie riziko).

1. Oboznámenie s rizikami laserového žiarenia

  • Poškodenie zraku – Priame aj odrazené laserové žiarenie môže spôsobiť trvalé poškodenie sietnice.
  • Popálenie kože – Intenzívny lúč môže pri dlhodobej expozícii spôsobiť popáleniny.
  • Mechanické riziko – Nesprávna manipulácia s optickými prvkami (čočky, zrkadlá, DOE) môže viesť k ich posunutiu či poškodeniu, čo zvýši koncentráciu vyžarovanej energie.
  • Náhodné spustenie – Servisné zásahy bez riadneho odpojenia napájania či porušenia bezpečnostných opatrení môžu spôsobiť neúmyselné spustenie laseru.

2. Prehľad bezpečnostných tried a nevyhnutné opatrenia

  • Trieda 2
    • Nízkovýkonné lasery (zvyčajne do 1 mW) – bezpečné pri krátkodobej expozícii vďaka reflexu mrknutia.
    • Varovné štítky upozorňujúce, aby sa do lúča nepozeralo.
    • Dodržiavanie bezpečnostných postupov, aby nedošlo k neúmyselnému zvýšeniu expozície.
  • Trieda 3R
    • Lasery s mierne vyšším výkonom (až niekoľko mW) – pri priamom pohľade môže dôjsť k poškodeniu, ale riziko je relatívne nižšie.
    • Označenie výstupných otvorov varovnými štítkami.
    • Prísne dodržiavanie bezpečnostných vzdialeností, aby expozícia zostala na úrovni 3R.
  • Trieda 3B
    • Vysoko výkonné lasery, kde priame kontakt s lúčom môže spôsobiť okamžité a trvalé poškodenie zraku.
    • Povinnosť použitia kľúčového spínača zabraňujúceho náhodnému spusteniu.
    • Implementácia diaľkového interlock systému (napr. dverový spínač či núdzové tlačidlo).
    • Viditeľný indikátor činnosti („Laser On“) a povinnosť používať ochranné okuliare pri servisných zásahoch.
  • Trieda 4
    • Najvyšší výkon, kedy aj rozptýlené žiarenie predstavuje extrémne nebezpečenstvo pre oči aj kožu.
    • Výrazné varovné štítky a označenia, kľúčový spínač, interlock systém a mechanický uzáver lúča.
    • Zariadenie musí mať manuálny reset po každom prerušenom prevádzke a prevádzka je povolená iba kvalifikovaným personálom vo vyhradených priestoroch.

3. Definícia bezpečnostnej zóny

Pri definovaní bezpečnostnej zóny sa využíva tabuľka, ktorá určuje:

  • Kontrolovaná zóna (3B): Oblasť od zariadenia až do vzdialenosti X metrov, kde expozícia zodpovedá triede 3B. Do tejto zóny majú prístup iba vyškolení používatelia a platia tu prísne opatrenia (kľúčový spínač, interlock, povinné ochranné okuliare).
  • Obmedzená zóna (3R): Oblasť od X metrov, kde expozícia klesá na úroveň 3R. Aj tu je nutné dodržiavať základné bezpečnostné opatrenia, ako je označenie oblasti a fyzické bariéry.

Poznámka: Hodnoty X stanovíte podľa dostupnej kalkulačky. Fyzické vyznačenie bezpečnostných zón (značky na podlahe, stenách atď.) je povinné.

4. Správne zaobchádzanie s produktom

  • Pred spustením – Umiestnite zariadenie na stabilné miesto, kde je jasne vyznačená bezpečnostná zóna. Skontrolujte, či sú všetky bezpečnostné prvky (kľúčový spínač, interlock, ochranné kryty) funkčné.
  • Počas prevádzky – Dodržiavajte bezpečnostné zóny. Nikdy nevstupujte do kontrolovanej zóny (3B) bez príslušného školenia a ochranných pomôcok. Nepovolaným osobám zabezpečte, aby sa nedostali do oblasti s vysokou expozíciou.
  • Pri manipulácii a servise – Pred akýmkoľvek servisným zásahom zariadenie úplne vypnite a odpojte od napájania. Neodstraňujte ani neupravujte bezpečnostné prvky ani ochranné kryty.

5. Údržba a servis

  • Pravidelné kontroly – Vykonávajte vizuálne a funkčné kontroly stavu optických prvkov a bezpečnostných krytov. Overte správnosť činnosti interlock systémov, kľúčového spínača a indikátorov.
  • Čistenie – Čistite optické komponenty (čočky, zrkadlá, DOE) len schválenými čistiacimi prostriedkami a jemným handričkou (ideálne z mikrovlákna) v kontrolovanom prostredí.
  • Servis a kalibrácia – Pri zistení odchýlok v projekcii alebo inej funkčnej poruche kontaktujte autorizovaný servis. Všetky servisné zásahy a kalibrácie dokumentujte.

6. Núdzové postupy

  • Pri poruche – Ihneď vypnite zariadenie a odpojte napájanie. Zabezpečte, aby nepovolané osoby nevstúpili do bezpečnostnej zóny, a zaznamenajte popis poruchy. Kontaktujte autorizovaný servis.
  • Pri neúmyselnej expozícii – Okamžite prerušte expozíciu (vypnite zariadenie, opustite oblasť lúča). Ak dôjde k podozreniu na zranenie očí alebo kože, poskytnite prvú pomoc a vyhľadajte lekársku pomoc. Incident riadne dokumentujte.

7. Záver a odporúčania

Dodržiavaním vyššie uvedených postupov zabezpečíte bezpečnú prevádzku a minimalizáciu rizík spojených s laserovým žiarením. Správna definícia bezpečnostnej zóny na základe tabuľkových hodnôt (kontrolovaná zóna 3B a obmedzená zóna 3R) umožňuje jasné vyznačenie oblastí, kde je potrebné dodržiavať prísnejšie opatrenia, a poskytuje používateľom jasné inštrukcie pre bezpečné zaobchádzanie s produktom.

Odporúčame pravidelnú revíziu a aktualizáciu dokumentácie podľa zmien v prevádzkových podmienkach a školení obsluhy.
