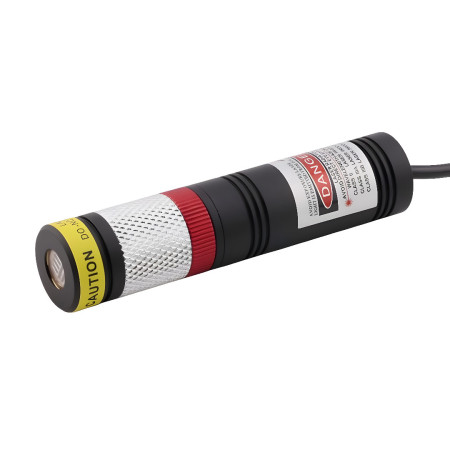

Laserový modul červený 650nm, IP67 - línia

Laserový modul červenej farby (650nm), výkon od 10mW do 200mW.

97,37 €

97,37 € bez DPH

97.368719 Bez DPH

i
Výše uplatněné DPH je 0% pro zemi Spojené štáty.
check Skladom
Katalógový list

Vodeodolný laserový modul s červeným lúčom o vlnovej dĺžke 650 nm určený na projekciu presnej línie. Vďaka krytiu IP67 je modul vhodný aj na použitie vo vlhkom alebo prašnom prostredí. Sklenená optika umožňuje jemné zaostrenie šírky línie, ktoré je možné následne fixovať pomocou aretačného krúžku. Stabilná prevádzka a dlhá životnosť ju predurčujú pre profesionálne priemyselné aplikácie.

Technické špecifikácie

  • Vlnová dĺžka: 650 nm (červená)
  • Tvar lúča: línia
  • Vyžarovací uhol: 110°
  • Optický výkon (varianty): 10 mW, 30 mW, 50 mW, 100 mW, 150 mW, 200 mW
  • Reálny výstupný výkon:
    • 10 mW (7,5 – 8,5 mW)
    • 30 mW (18 – 24 mW)
    • 50 mW (38 – 45 mW)
    • 100 mW (75–95 mW)
    • 150 mW (100 – 120 mW)
    • 200 mW (130 – 150 mW)
  • Prevádzkový režim: CW (kontinuálny svit)
  • Riadenie prúdu: APC
  • Napájacie napätie: 5 V DC
  • Prevádzkový prúd: < 500 mA
  • Typ konektora: DC 5,5 × 2,1 mm / 5,5 × 2,5 mm
  • Dĺžka kábla: 100 cm
  • Materiál puzdra: hliník
  • Materiál optiky: sklo
  • Rozmery modulu: priemer 20 mm × dĺžka 90 mm
  • Hmotnosť: 65 g
  • Krytie: IP67
  • Prevádzková teplota: -10 °C až +50 °C
  • Skladovacia teplota: -40 °C až +85 °C
  • Stredná doba poruchy (MTTF): > 8 000 hodín

Funkcie a vlastnosti

  • Vodeodolné prevedenie s krytím IP67
  • Zaostriteľná sklenená optická šošovka
  • Aretácia zaostrenia pomocou poistného krúžku
  • Stabilný výstupný výkon vďaka APC / ACC regulácii
  • Nastaviteľná šírka projekčnej línie
  • Robustné hliníkové puzdro s dobrým odvodom tepla
  • Vhodné pre nepretržitú prevádzku

Ideálne pre

  • Laserové polohovanie v priemyselnom prostredí
  • Zarovnávanie strojov a výrobných liniek
  • Meracie a kontrolné systémy
  • Stavebné a geodetické aplikácie
  • Vonkajšia inštalácia vystavená vlhkosti alebo prachu
  • Priemyselné značenie a navádzanie

Obsah balenia

  • Vodeodolný laserový modul 650 nm

Prečo zvoliť tento produkt

  • Krytie IP67 umožňujúce použitie v náročných podmienkach
  • Presná a stabilná projekcia línie
  • Možnosť jemného mechanického zaostrenia
  • Dlhá životnosť a profesionálna konštrukcia
  • Široká ponuka výkonových variant
  • Vhodné pre priemyselné aj vonkajšie aplikácie
OEM
AM5922-10-MW
90132000
Farba svetla
Červená
Vlnová dĺžka
650 nm
Napätie
5 V DC
Konektor
5,5x2,1 mm
Krytie
IP67
Životnosť
8 000 hodín
Vyžarovací uhol
110°
Tvar
Línia

Úvod

Tento manuál poskytuje pokyny pre bezpečné používanie a pravidelnú údržbu laserových modulov určených na projekciu ukazovateľov (čiar, krížov, bodov a DOE/mriežkových) s maximálnym výkonom do 2000 mW. Dokument taktiež obsahuje definíciu bezpečnostnej zóny vychádzajúcu z tabuľkových hodnôt, ktoré určujú, do akej vzdialenosti je expozícia klasifikovaná ako trieda 3B (vyššie riziko) a od akej ako trieda 3R (nižšie riziko).

1. Oboznámenie s rizikami laserového žiarenia

  • Poškodenie zraku – Priame aj odrazené laserové žiarenie môže spôsobiť trvalé poškodenie sietnice.
  • Popálenie kože – Intenzívny lúč môže pri dlhodobej expozícii spôsobiť popáleniny.
  • Mechanické riziko – Nesprávna manipulácia s optickými prvkami (čočky, zrkadlá, DOE) môže viesť k ich posunutiu či poškodeniu, čo zvýši koncentráciu vyžarovanej energie.
  • Náhodné spustenie – Servisné zásahy bez riadneho odpojenia napájania či porušenia bezpečnostných opatrení môžu spôsobiť neúmyselné spustenie laseru.

2. Prehľad bezpečnostných tried a nevyhnutné opatrenia

  • Trieda 2
    • Nízkovýkonné lasery (zvyčajne do 1 mW) – bezpečné pri krátkodobej expozícii vďaka reflexu mrknutia.
    • Varovné štítky upozorňujúce, aby sa do lúča nepozeralo.
    • Dodržiavanie bezpečnostných postupov, aby nedošlo k neúmyselnému zvýšeniu expozície.
  • Trieda 3R
    • Lasery s mierne vyšším výkonom (až niekoľko mW) – pri priamom pohľade môže dôjsť k poškodeniu, ale riziko je relatívne nižšie.
    • Označenie výstupných otvorov varovnými štítkami.
    • Prísne dodržiavanie bezpečnostných vzdialeností, aby expozícia zostala na úrovni 3R.
  • Trieda 3B
    • Vysoko výkonné lasery, kde priame kontakt s lúčom môže spôsobiť okamžité a trvalé poškodenie zraku.
    • Povinnosť použitia kľúčového spínača zabraňujúceho náhodnému spusteniu.
    • Implementácia diaľkového interlock systému (napr. dverový spínač či núdzové tlačidlo).
    • Viditeľný indikátor činnosti („Laser On“) a povinnosť používať ochranné okuliare pri servisných zásahoch.
  • Trieda 4
    • Najvyšší výkon, kedy aj rozptýlené žiarenie predstavuje extrémne nebezpečenstvo pre oči aj kožu.
    • Výrazné varovné štítky a označenia, kľúčový spínač, interlock systém a mechanický uzáver lúča.
    • Zariadenie musí mať manuálny reset po každom prerušenom prevádzke a prevádzka je povolená iba kvalifikovaným personálom vo vyhradených priestoroch.

3. Definícia bezpečnostnej zóny

Pri definovaní bezpečnostnej zóny sa využíva tabuľka, ktorá určuje:

  • Kontrolovaná zóna (3B): Oblasť od zariadenia až do vzdialenosti X metrov, kde expozícia zodpovedá triede 3B. Do tejto zóny majú prístup iba vyškolení používatelia a platia tu prísne opatrenia (kľúčový spínač, interlock, povinné ochranné okuliare).
  • Obmedzená zóna (3R): Oblasť od X metrov, kde expozícia klesá na úroveň 3R. Aj tu je nutné dodržiavať základné bezpečnostné opatrenia, ako je označenie oblasti a fyzické bariéry.

Poznámka: Hodnoty X stanovíte podľa dostupnej kalkulačky. Fyzické vyznačenie bezpečnostných zón (značky na podlahe, stenách atď.) je povinné.

4. Správne zaobchádzanie s produktom

  • Pred spustením – Umiestnite zariadenie na stabilné miesto, kde je jasne vyznačená bezpečnostná zóna. Skontrolujte, či sú všetky bezpečnostné prvky (kľúčový spínač, interlock, ochranné kryty) funkčné.
  • Počas prevádzky – Dodržiavajte bezpečnostné zóny. Nikdy nevstupujte do kontrolovanej zóny (3B) bez príslušného školenia a ochranných pomôcok. Nepovolaným osobám zabezpečte, aby sa nedostali do oblasti s vysokou expozíciou.
  • Pri manipulácii a servise – Pred akýmkoľvek servisným zásahom zariadenie úplne vypnite a odpojte od napájania. Neodstraňujte ani neupravujte bezpečnostné prvky ani ochranné kryty.

5. Údržba a servis

  • Pravidelné kontroly – Vykonávajte vizuálne a funkčné kontroly stavu optických prvkov a bezpečnostných krytov. Overte správnosť činnosti interlock systémov, kľúčového spínača a indikátorov.
  • Čistenie – Čistite optické komponenty (čočky, zrkadlá, DOE) len schválenými čistiacimi prostriedkami a jemným handričkou (ideálne z mikrovlákna) v kontrolovanom prostredí.
  • Servis a kalibrácia – Pri zistení odchýlok v projekcii alebo inej funkčnej poruche kontaktujte autorizovaný servis. Všetky servisné zásahy a kalibrácie dokumentujte.

6. Núdzové postupy

  • Pri poruche – Ihneď vypnite zariadenie a odpojte napájanie. Zabezpečte, aby nepovolané osoby nevstúpili do bezpečnostnej zóny, a zaznamenajte popis poruchy. Kontaktujte autorizovaný servis.
  • Pri neúmyselnej expozícii – Okamžite prerušte expozíciu (vypnite zariadenie, opustite oblasť lúča). Ak dôjde k podozreniu na zranenie očí alebo kože, poskytnite prvú pomoc a vyhľadajte lekársku pomoc. Incident riadne dokumentujte.

7. Záver a odporúčania

Dodržiavaním vyššie uvedených postupov zabezpečíte bezpečnú prevádzku a minimalizáciu rizík spojených s laserovým žiarením. Správna definícia bezpečnostnej zóny na základe tabuľkových hodnôt (kontrolovaná zóna 3B a obmedzená zóna 3R) umožňuje jasné vyznačenie oblastí, kde je potrebné dodržiavať prísnejšie opatrenia, a poskytuje používateľom jasné inštrukcie pre bezpečné zaobchádzanie s produktom.

Odporúčame pravidelnú revíziu a aktualizáciu dokumentácie podľa zmien v prevádzkových podmienkach a školení obsluhy.

Importér pre EÚ: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Česká republika,
