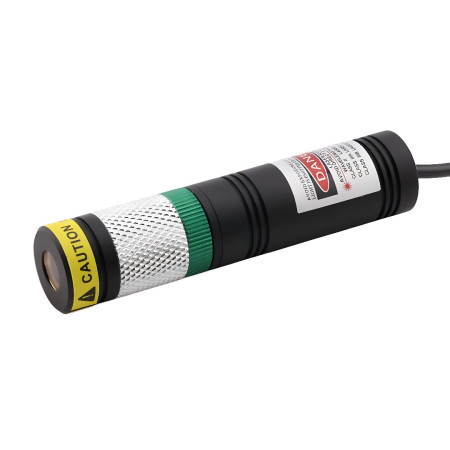

Laserový modul zelený 520nm, IP67 - línia

Úvod

Tento manuál poskytuje pokyny pre bezpečné používanie a pravidelnú údržbu laserových modulov určených na projekciu ukazovateľov (čiar, krížov, bodov a DOE/mriežkových) s maximálnym výkonom do 2000 mW. Dokument taktiež obsahuje definíciu bezpečnostnej zóny vychádzajúcu z tabuľkových hodnôt, ktoré určujú, do akej vzdialenosti je expozícia klasifikovaná ako trieda 3B (vyššie riziko) a od akej ako trieda 3R (nižšie riziko).

1. Oboznámenie s rizikami laserového žiarenia

• Poškodenie zraku – Priame aj odrazené laserové žiarenie môže spôsobiť trvalé poškodenie sietnice.
• Popálenie kože – Intenzívny lúč môže pri dlhodobej expozícii spôsobiť popáleniny.
• Mechanické riziko – Nesprávna manipulácia s optickými prvkami (čočky, zrkadlá, DOE) môže viesť k ich posunutiu či poškodeniu, čo zvýši koncentráciu vyžarovanej energie.
• Náhodné spustenie – Servisné zásahy bez riadneho odpojenia napájania či porušenia bezpečnostných opatrení môžu spôsobiť neúmyselné spustenie laseru.

2. Prehľad bezpečnostných tried a nevyhnutné opatrenia

• Trieda 2
  • Nízkovýkonné lasery (zvyčajne do 1 mW) – bezpečné pri krátkodobej expozícii vďaka reflexu mrknutia.
  • Varovné štítky upozorňujúce, aby sa do lúča nepozeralo.
  • Dodržiavanie bezpečnostných postupov, aby nedošlo k neúmyselnému zvýšeniu expozície.
• Trieda 3R
  • Lasery s mierne vyšším výkonom (až niekoľko mW) – pri priamom pohľade môže dôjsť k poškodeniu, ale riziko je relatívne nižšie.
  • Označenie výstupných otvorov varovnými štítkami.
  • Prísne dodržiavanie bezpečnostných vzdialeností, aby expozícia zostala na úrovni 3R.
• Trieda 3B
  • Vysoko výkonné lasery, kde priame kontakt s lúčom môže spôsobiť okamžité a trvalé poškodenie zraku.
  • Povinnosť použitia kľúčového spínača zabraňujúceho náhodnému spusteniu.
  • Implementácia diaľkového interlock systému (napr. dverový spínač či núdzové tlačidlo).
  • Viditeľný indikátor činnosti („Laser On“) a povinnosť používať ochranné okuliare pri servisných zásahoch.
• Trieda 4
  • Najvyšší výkon, kedy aj rozptýlené žiarenie predstavuje extrémne nebezpečenstvo pre oči aj kožu.
  • Výrazné varovné štítky a označenia, kľúčový spínač, interlock systém a mechanický uzáver lúča.
  • Zariadenie musí mať manuálny reset po každom prerušenom prevádzke a prevádzka je povolená iba kvalifikovaným personálom vo vyhradených priestoroch.

3. Definícia bezpečnostnej zóny

Pri definovaní bezpečnostnej zóny sa využíva tabuľka, ktorá určuje:

• Kontrolovaná zóna (3B): Oblasť od zariadenia až do vzdialenosti X metrov, kde expozícia zodpovedá triede 3B. Do tejto zóny majú prístup iba vyškolení používatelia a platia tu prísne opatrenia (kľúčový spínač, interlock, povinné ochranné okuliare).
• Obmedzená zóna (3R): Oblasť od X metrov, kde expozícia klesá na úroveň 3R. Aj tu je nutné dodržiavať základné bezpečnostné opatrenia, ako je označenie oblasti a fyzické bariéry.

Poznámka: Hodnoty X stanovíte podľa dostupnej kalkulačky. Fyzické vyznačenie bezpečnostných zón (značky na podlahe, stenách atď.) je povinné.

4. Správne zaobchádzanie s produktom

• Pred spustením – Umiestnite zariadenie na stabilné miesto, kde je jasne vyznačená bezpečnostná zóna. Skontrolujte, či sú všetky bezpečnostné prvky (kľúčový spínač, interlock, ochranné kryty) funkčné.
• Počas prevádzky – Dodržiavajte bezpečnostné zóny. Nikdy nevstupujte do kontrolovanej zóny (3B) bez príslušného školenia a ochranných pomôcok. Nepovolaným osobám zabezpečte, aby sa nedostali do oblasti s vysokou expozíciou.
• Pri manipulácii a servise – Pred akýmkoľvek servisným zásahom zariadenie úplne vypnite a odpojte od napájania. Neodstraňujte ani neupravujte bezpečnostné prvky ani ochranné kryty.

5. Údržba a servis

• Pravidelné kontroly – Vykonávajte vizuálne a funkčné kontroly stavu optických prvkov a bezpečnostných krytov. Overte správnosť činnosti interlock systémov, kľúčového spínača a indikátorov.
• Čistenie – Čistite optické komponenty (čočky, zrkadlá, DOE) len schválenými čistiacimi prostriedkami a jemným handričkou (ideálne z mikrovlákna) v kontrolovanom prostredí.
• Servis a kalibrácia – Pri zistení odchýlok v projekcii alebo inej funkčnej poruche kontaktujte autorizovaný servis. Všetky servisné zásahy a kalibrácie dokumentujte.

6. Núdzové postupy

• Pri poruche – Ihneď vypnite zariadenie a odpojte napájanie. Zabezpečte, aby nepovolané osoby nevstúpili do bezpečnostnej zóny, a zaznamenajte popis poruchy. Kontaktujte autorizovaný servis.
• Pri neúmyselnej expozícii – Okamžite prerušte expozíciu (vypnite zariadenie, opustite oblasť lúča). Ak dôjde k podozreniu na zranenie očí alebo kože, poskytnite prvú pomoc a vyhľadajte lekársku pomoc. Incident riadne dokumentujte.

7. Záver a odporúčania

Dodržiavaním vyššie uvedených postupov zabezpečíte bezpečnú prevádzku a minimalizáciu rizík spojených s laserovým žiarením. Správna definícia bezpečnostnej zóny na základe tabuľkových hodnôt (kontrolovaná zóna 3B a obmedzená zóna 3R) umožňuje jasné vyznačenie oblastí, kde je potrebné dodržiavať prísnejšie opatrenia, a poskytuje používateľom jasné inštrukcie pre bezpečné zaobchádzanie s produktom.

Odporúčame pravidelnú revíziu a aktualizáciu dokumentácie podľa zmien v prevádzkových podmienkach a školení obsluhy.

Importér pre EÚ: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Česká republika,
