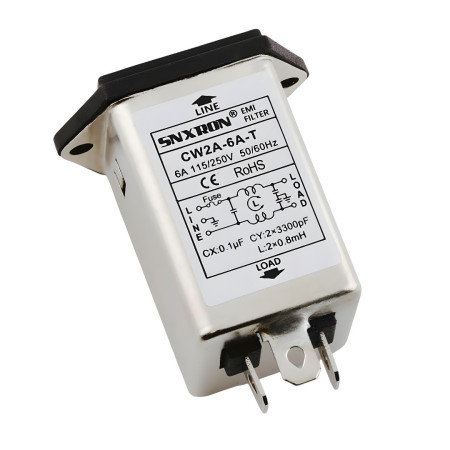

Omrežni EMI filter CW2A-6A-T IEC C14 z varovalko
zoom_out_map
chevron_left chevron_right
Nov

Omrežni EMI filter z vhodom IEC C14 in varovalko CW2A, 6A / 250VAC

7,86 €

7,86 € excl. VAT

7.857826 Brez DDV

i
Višina obračunanega DDV je 0% za državo Združene države Amerike.
check Na zalogi
Katalogni list

Enofazni omrežni EMI filter z integrirano IEC vtičnico (C14) in varovalko je zasnovan za dušenje visokofrekvenčnih motenj na vhodu napajanja opreme. Uporablja se kot vhodni napajalni modul v razdelilni omarici, kjer poenostavi omrežno povezavo in hkrati omejuje širjenje motenj med omrežjem in priključeno opremo.

Tehnične specifikacije

  • Tip: omrežni EMI filter z IEC vhodom (IEC Socket Power Filter)
  • Faza: enofazna
  • Model: CW2A-XX-T
  • Nazivni tok: 1A, 3A, 6A, 10A (odvisno od različice)
  • Nazivna izmenična napetost: 115/250 VAC
  • Nazivna omrežna frekvenca: 50/60 Hz
  • Podnebna kategorija: 25/085/21
  • Delovna temperatura: -25 do +85 °C
  • Konstrukcija: ponikljano kovinsko ohišje
  • Montaža: v plošči, pritrditev z montažno luknjo
  • Certifikat: CE, RoHS

Funkcije in lastnosti

  • Vgrajen vhod IEC C14 za napajanje naprav iz električnega omrežja
  • Filtriranje EMI/RFI za preprečevanje motenj v običajnih industrijskih in laboratorijskih okoljih
  • V modul je vgrajena varovalka (različica »Z varovalko«)
  • Primerno za zmanjšanje motenj tako v običajnem kot diferencialnem načinu (tipična povezava omrežnih EMI filtrov)
  • Zasnova plošče za hitro integracijo v omare in naprave

Idealno za

  • Vhodi napajanja za merilno opremo in preskusno opremo
  • Industrijske naprave in krmilne enote z omrežnim napajanjem
  • Avdio/video oprema in naprave, občutljive na motnje
  • Oprema, ki zahteva izboljšano elektromagnetno združljivost na omrežnem kablu

Vsebina paketa

  • 1× omrežni EMI filter z vhodom IEC C14, izvedba z varovalko (CW2A-6A-T)

Zakaj izbrati ta izdelek?

  • Združuje IEC omrežni vhod in filtriranje EMI v enem panelnem modulu
  • Integrirana varovalka poenostavlja zasnovo zaščite vhodne moči
  • Kovinsko zaščiteno ohišje podpira stabilno delovanje in nadzor emisij
  • Standardna montaža na ploščo z montažnimi luknjami

Navodila za namestitev in uporabo

  • Za pravilno delovanje filtracije in zaščite namestite v prevodno (ozemljeno) ploščo/omaro.
  • Upoštevajte pravilno priključitev priključkov: vhod (LINE) iz omrežja in izhod (LOAD) na napravo.
  • Ozemljitveni vodnik PE priključite na zaščitno ozemljitev naprave; pravilna ozemljitev je bistvena za učinkovitost filtra EMI.
  • Pri izbiri varovalke uporabite ustrezno vrsto in vrednost glede na zahteve vaše aplikacije in zaščito napajanja.

Varnostno obvestilo

  • Izdelek je zasnovan za delovanje z omrežno napetostjo do 250 V AC. Nepravilna namestitev lahko povzroči električni udar ali požar.
  • Namestitev in priključitev lahko izvede le usposobljena oseba, ko je napajanje odklopljeno.
  • Zagotovite ustrezno zaščito in razbremenitev napenjalnih žic v skladu z zasnovo naprave.
OEM
AM3395-6-A
85044090
Nazivna napetost
115/250 V AC
Priključek
Faston 6,3 mm
Frekvenca
50-60 Hz
Delovna temperatura
-25 až +85 °C

Uvod

Ta priročnik ponuja splošna navodila za namestitev in vzdrževanje stikalnih napajalnih virov. Pomembno je upoštevati vsa varnostna navodila in, če je potrebno, se posvetovati s prodajalcem glede specifičnih navodil.

1. Varnostna navodila

  • Strokovna namestitev – Namestitev in vzdrževanje napajalnega vira mora izvajati usposobljeno osebje z ustreznim znanjem in izkušnjami na področju elektrotehnike.
  • Odklop od omrežja – Pred začetkom kakršnih koli del na napajalnem viru vedno odklopite napravo iz električnega omrežja in poskrbite, da se ne pride do nenamerne ponovne priključitve.
  • Zaščitna oprema – Pri ravnanju z napajalnim virom uporabljajte ustrezna osebna zaščitna sredstva, kot so izolacijske rokavice in zaščitna očala.
  • Ozemljitev – Prepričajte se, da je napajalni vir pravilno ozemljen, da zagotovite varnost in pravilno delovanje naprave.

2. Namestitev napajalnega vira

  • Namestitev – Namestite napajalni vir v suhem, dobro prezračevanem prostoru, zaščitenem pred neposredno sončno svetlobo, vlago in ekstremnimi temperaturami.
  • Montaža – Pričvrstite napajalni vir na trdno površino z ustreznimi pritrdilnimi elementi, ki zagotavljajo stabilnost in minimizirajo vibracije.
  • Prostor za hlajenje – Zagotovite dovolj prostora okoli napajalnega vira za odvod toplote in ustrezno prezračevanje, da preprečite pregrevanje naprave.

3. Električno priključevanje

  • Vhodni priklop – Napajalni vir priključite na električno omrežje v skladu z naslednjimi oznakami:
    • L (Live): Fazni vod (običajno rjav ali črn)
    • N (Neutral): Nevtralni vod (običajno moder)
    • Zem (simbol ozemljitve): Zaščitni vod (običajno zeleno-rumen)
  • Izhodni priklop – Napajalni vir ima lahko eno ali več izhodnih spon, označenih kot V+ in V-. Če je na voljo več izhodnih spon in je zahtevana polna moč vira, je treba te izhode povezati vzporedno, da se zagotovi enakomerna porazdelitev toka.

4. Vzdrževanje napajalnega vira

  • Redni pregledi – Redno pregledujte napajalni vir, da odkrijete morebitne znake poškodb, kot so pregrevanje, korozija ali ohlapljene povezave.
  • Čiščenje – Vzdržujte napajalni vir čist in brez prahu. Pred čiščenjem vedno odklopite napravo iz omrežja. Za čiščenje uporabite suho ali rahlo vlažno krpo. Ne uporabljajte agresivnih čistilnih sredstev.
  • Preverjanje prezračevanja – Prepričajte se, da prezračevalne odprtine niso blokirane in da ventilatorji (če so prisotni) delujejo pravilno.
  • Preizkušanje delovanja – Redno preizkušajte izhodno napetost in tok, da zagotovite pravilno delovanje napajalnega vira.

5. Opozorila

  • Nevarnost električnega udara – Napajalni viri delujejo z visoko napetostjo, kar lahko povzroči hude poškodbe ali smrt. Vedno upoštevajte varnostna navodila in postopke.
  • Popravila – Vsa popravila naj izvajajo samo usposobljeno osebje. Ne poskušajte popravljati brez potrebne kvalifikacije.
  • Zamenjava komponent – Pri zamenjavi komponent uporabljajte samo originalne rezervne dele, ki jih priporoča proizvajalec.

Z upoštevanjem zgoraj navedenih navodil boste zagotovili varen in zanesljiv pogon stikalnega napajalnega vira.

Uvozni posrednik za EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Češka republika,
