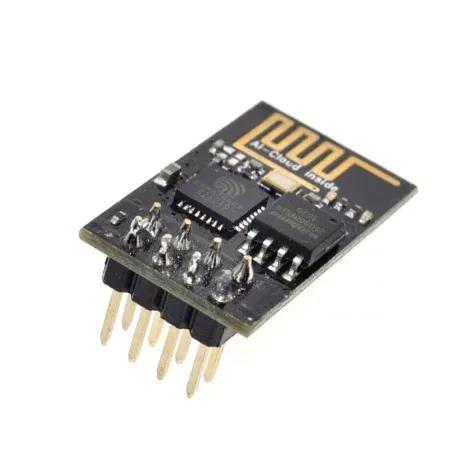

IoT WIFI modul ESP-01 z ESP8266

Čipovni modul ESP8266 je visoko integriran čip, zasnovan za potrebe novega povezanega sveta. Ponuja popolno in celovito omrežno rešitev Wi-Fi, ki omogoča gostovanje aplikacije ali uporabo vseh omrežnih funkcij druge brezžične izvedbe.
Uporabljeni čip ESP8266 ima vgrajen mikrokrmilnik, ki ga lahko uporabite ali ne. Če ga uporabljate, vam arduina sploh ni treba priključiti. Ta plošča ima 2 vhodno-izhodna vrata in UART (RXD TXD).

Če na ta modul priključite digitalni termometer/vlažilnik, nastavite WIFI kot odjemalca DHCP in si temperaturo oglejte na mobilnem telefonu, računalniku ali kjer koli na internetu!

Specifikacije:
SDIO 2.0, SPI, UART
32-pin QFN ohišje
Izjemno majhna velikost PCB
Na PCB je integrirana antena
Integrirano RF stikalo, balun, 24dBm PA, DCXO in PMU
Integriran procesor RISC, pomnilnik na čipu in zunanji pomnilniški vmesnik
Modul vključuje program za komunikacijo prek serijske povezave z uporabo preprostih ukazov AT.?
Upravljanje QOS
Vmesnik I2S
Vgrajeno šifriranje in varnost WEP, TKIP, AES in WAPI
Podpira APSD za aplikacije VoIP
Ni zunanjih radijskih komponent

Omrežje:
802.11 b/g/n
Wi-Fi Direct (P2P), soft-AP
Integriran TCP/IP stack
Integrirano stikalo TR, balun, LNA
Integrirani PLL, krmilniki, DCXO in enote za upravljanje moči
+ 19,5 dBm izhodne moči pri 802.11b
Vgrajeni 32-bitni procesor se lahko uporablja kot aplikacijski procesor
SDIO 1.1/2.0, SPI, UART
STBC, 1×1 MIMO, 2×1 MIMO
A-MPDU in A-MSDU agregacija ter 0,4 ms varovalni interval
Poraba energije v pripravljenosti <1,0 mw dtim3="" br="">Podpora 3 načinov: AP, STA, AP+STA

Razdalja prenosa: do 400 m (na prostem)

Napajalna napetost: 3,3 V DC

Delovni tok: do 300 mA

Delovna temperatura: -10 do 60 °C

Dimenzije: 25x15x11 mm

Teža: 2 g

Opozorilo:
OPOZORILO: Ne priključujte neposredno na 5V signale RX in TX UART (npr. iz pretvornikov USB-UART) - pride do poškodbe modula.
To je zmogljiva različica WIFI z dobro prepustnostjo skozi okolje. V času največje porabe energije je lahko poraba energije precej visoka. Potrebuje vsaj 300 mA. Napajanje 3,3 V na Arduinu Uno ne zadostuje za napajanje tega modula. Zagotoviti ga morate posebej.
