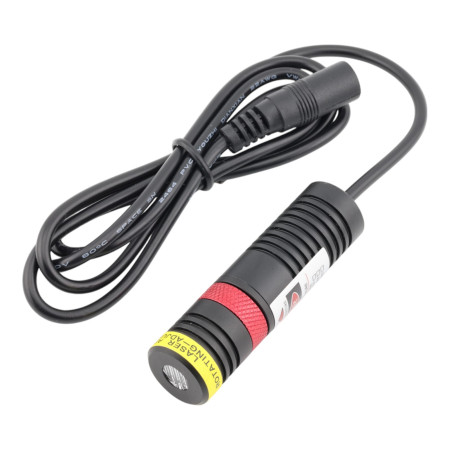

Modul laser roșu 650nm, cerc cu cruce

Introducere

Acest manual oferă instrucțiuni pentru utilizarea în siguranță și întreținerea regulată a modulelor laser destinate proiectării indicatorilor (linii, cruci, puncte și DOE/grile) cu o putere maximă de până la 2000 mW. Documentul include, de asemenea, definiția zonei de siguranță, bazată pe valori tabelare, care determină distanța la care expunerea este clasificată ca fiind de Clasa 3B (risc mai ridicat) și de la care este clasificată ca Clasa 3R (risc mai scăzut).

1. Cunoașterea riscurilor radiației laser

• Deteriorarea vederii – Radiația laser directă și reflectată poate cauza daune permanente retinei.
• Arsuri ale pielii – Un fascicul intens poate provoca arsuri în caz de expunere prelungită.
• Risc mecanic – Manipularea necorespunzătoare a componentelor optice (lentile, oglinzi, DOE) poate duce la deplasarea sau deteriorarea acestora, ceea ce crește concentrația de energie emisă.
• Activare accidentală – Intervențiile de service fără deconectarea corespunzătoare a alimentării sau încălcarea măsurilor de siguranță pot provoca activarea neintenționată a laserului.

2. Prezentarea claselor de siguranță și a măsurilor necesare

• Clasa 2
  • Laser cu putere redusă (de obicei până la 1 mW) – sigur în caz de expunere scurtă, datorită reflexului de clipire.
  • Etichete de avertizare care indică să nu se privească direct în fascicul.
  • Respectarea procedurilor de siguranță pentru a preveni creșterea accidentală a expunerii.
• Clasa 3R
  • Laser cu putere ușor mai ridicată (până la câțiva mW) – privirea directă poate cauza deteriorări, însă riscul este relativ mai scăzut.
  • Deschiderile de ieșire sunt marcate cu etichete de avertizare.
  • Respectarea strictă a distanțelor de siguranță pentru a menține expunerea la nivelul clasei 3R.
• Clasa 3B
  • Laser de înaltă putere, unde contactul direct cu fasciculul poate provoca daune imediate și permanente vederii.
  • Obligația utilizării unui comutator cu cheie pentru a preveni activarea accidentală.
  • Implementarea unui sistem de blocare la distanță (de exemplu, un comutator de ușă sau un buton de urgență).
  • Indicator vizibil al funcționării („Laser On”) și obligația purtării ochelarilor de protecție în timpul intervențiilor de service.
• Clasa 4
  • Cea mai mare putere, unde chiar și radiația dispersată reprezintă un pericol extrem pentru ochi și piele.
  • Etichete de avertizare și marcaje proeminente, comutator cu cheie, sistem de blocare și închizătoare mecanică a fasciculului.
  • Dispozitivul trebuie să aibă un reset manual după fiecare întrerupere a funcționării, iar operarea este permisă doar personalului calificat în zone desemnate.

3. Definirea zonei de siguranță

La definirea zonei de siguranță se folosește un tabel care specifică:

• Zona controlată (3B): Zona de la dispozitiv până la o distanță de X metri, unde expunerea corespunde clasei 3B. Accesul în această zonă este permis doar utilizatorilor instruiți, iar măsuri stricte se aplică (comutator cu cheie, sistem de blocare, ochelari de protecție obligatorii).
• Zona restricționată (3R): Zona de la X metri, unde expunerea scade la nivelul clasei 3R. Și aici este necesară respectarea măsurilor de siguranță de bază, cum ar fi marcarea zonei și barierele fizice.

Notă: Valoarea X se stabilește conform calculatorului disponibil. Marcarea fizică a zonelor de siguranță (semne pe podea, pe pereți etc.) este obligatorie.

4. Manipularea corectă a produsului

• Înainte de pornire – Plasați dispozitivul într-un loc stabil, unde zona de siguranță este clar delimitată. Verificați dacă toate elementele de siguranță (comutator cu cheie, sistem de blocare, capace de protecție) funcționează corect.
• În timpul funcționării – Respectați zonele de siguranță. Nu intrați niciodată în zona controlată (3B) fără instruire corespunzătoare și echipament de protecție. Asigurați-vă că persoanele neautorizate nu accesează zonele cu expunere ridicată.
• La manipulare și service – Înainte de orice intervenție de service, opriți complet dispozitivul și deconectați-l de la alimentare. Nu îndepărtați sau modificați elementele de siguranță sau capacele de protecție.

5. Întreținere și service

• Verificări periodice – Efectuați verificări vizuale și funcționale ale stării componentelor optice și ale capacele de protecție. Verificați funcționarea sistemelor de blocare, a comutatorului cu cheie și a indicatorilor.
• Curățare – Curățați componentele optice (lentile, oglinzi, DOE) doar cu soluții de curățare aprobate și cu o cârpă moale (ideal din microfibră) într-un mediu controlat.
• Service și calibrare – În cazul în care se constată abateri în proiectare sau alte defecțiuni, contactați un service autorizat. Documentați toate intervențiile de service și calibrarea.

6. Proceduri de urgență

• În caz de defecțiune – Opriți imediat dispozitivul și deconectați-l de la alimentare. Preveniți accesul persoanelor neautorizate în zona de siguranță și înregistrați descrierea defecțiunii. Contactați un service autorizat.
• În caz de expunere accidentală – Întrerupeți imediat expunerea (opriți dispozitivul, părăsiți zona fasciculului). Dacă există suspiciuni de rănire a ochilor sau a pielii, acordați primul ajutor și solicitați asistență medicală. Documentați incidentul corespunzător.

7. Concluzie și recomandări

Respectând procedurile de mai sus, asigurați o funcționare sigură și minimizați riscurile asociate cu radiația laser. Definirea corectă a zonei de siguranță pe baza valorilor tabelare (zona controlată 3B și zona restricționată 3R) permite delimitarea clară a zonelor în care se impun măsuri mai stricte și oferă utilizatorilor instrucțiuni clare pentru manipularea în siguranță a produsului.

Recomandăm revizuirea periodică și actualizarea documentației în funcție de modificările condițiilor de operare și de instruirea personalului.
