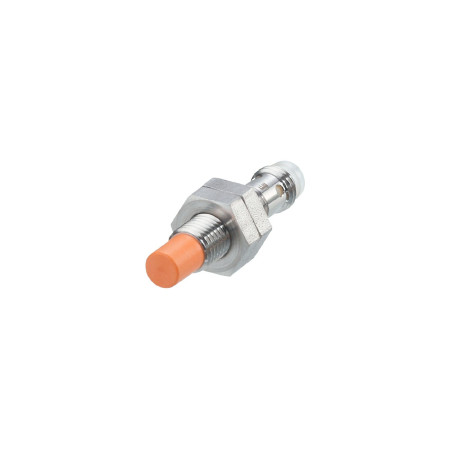

Induktív érzékelő IFM IE5350 M8 menettel

Az IFM IE5331 induktív érzékelő egy hengeres menetes érzékelő fémtárgyak érintésmentes érzékelésére ipari alkalmazásokban. Korlátozott helyekre való telepítésre tervezték, és PNP kapcsolóüzemű kimenettel rendelkezik, alapállapotban nyitott kapcsolási funkcióval. A menetes házzal, látható kapcsolási állapotjelzéssel és IP67-es védelemmel ellátott kialakítás a nagyobb igénybevételt jelentő működési környezetben való használatot is lehetővé teszi.

Műszaki adatok

• Terméktípus: induktív érzékelő
• Modell: IE5331
• Kimenet típusa: PNP
• Kimeneti funkció: alapállapotban nyitott
• Érzékelési tartomány: 4 mm
• Működési távolság: 0 - 3,25 mm
• Megnövelt érzékelési tartomány: igen
• Üzemi feszültség: 10 - 30 V DC
• Áramfelvétel: kevesebb, mint 10 mA
• A DC kapcsolókimenet folyamatos árama: 100 mA
• Maximális feszültségesés a DC kapcsolókimeneten: 2,5 V
• DC kapcsolási frekvencia: 300 Hz
• Védelmi osztály: III
• Fordított polaritás elleni védelem: igen
• Rövidzárlatvédelem: igen
• Túlterhelés elleni védelem: igen
• Védelem: IP67
• Környezeti hőmérséklet: 0 és 70 °C között
• Ház kialakítása: menetes
• Szerelés: nem süllyesztett szerelésű
• Méretek: M8 x 1 / H = 60
• Menetjelölés: M8 x 1
• Súly: 22,5 g
• Elektromos csatlakozás: 1 x M12, A kódolású
• Állapotjelzés: 4 x 90°-os LED, sárga
• Tartozékok: 2 db rögzítőanya

Funkciók és jellemzők

• Fémtárgyak érintésmentes érzékelése
• Kompakt kialakítás a korlátozott helyekre való telepítéshez
• A menetes test lehetővé teszi a mechanikus rögzítést anyákkal
• A látható kapcsolási állapotjelzés megkönnyíti a funkció ellenőrzését működés közben
• Ipari környezetre tervezve
• A kimeneti védelmi funkciók csökkentik a károsodás kockázatát hiba esetén

Ideális a következőkhöz:

• Ipari automatizálás
• Fém alkatrészek detektálása gépeken és gyártósorokon
• Helyzet- és végjelzés
• Korlátozott szerelési hellyel rendelkező alkalmazások
• M12-es csatlakozót igénylő telepítések

A csomag tartalma

• Induktív érzékelő IFM IE5331
• 2 rögzítőanya

Miért válassza ezt a terméket?

• Világosan meghatározott elektromos és mechanikai paraméterek a vezérlőrendszerekbe való integráláshoz
• Kompakt M8 menetes kialakítás szűk helyekre történő beépítéshez
• PNP záró kimenet általános ipari vezérlőáramkörökhöz
• IP67 védelem por- és vízállóságot igénylő környezetben való használatra
• Az integrált kapcsolási állapotjelzés leegyszerűsíti az üzembe helyezést és a diagnosztikát

Telepítési és üzemeltetési utasítások

• Ügyeljen a megadott 10–30 V DC tápfeszültségre és az M12-es csatlakozó helyes csatlakoztatására.
• Az érzékelőt a szükséges, nem süllyesztett szerelési módszernek megfelelően szerelje fel.
• Telepítéskor a rögzítőelemeket megfelelően húzza meg, hogy elkerülje a menet vagy a ház mechanikai sérülését.
• A megfelelő működés érdekében vegye figyelembe a munkatávolságot és a beolvasott tárgy anyagának az érzékelési tartományra gyakorolt hatását.

Biztonsági figyelmeztetés

• A telepítést és a csatlakoztatást csak akkor végezze, ha a tápellátás ki van kapcsolva.
• A helytelen elektromos csatlakozások károsíthatják az érzékelőt vagy a downstream áramköröket.
• Ne lépje túl a megadott elektromos teljesítmény- és tápfeszültség-korlátokat.
• A terméket csak a megadott üzemi körülmények és lefedettségi sávok között használja.
• Ipari létesítményekben a telepítést megfelelő szakképesítéssel rendelkező személynek kell elvégeznie.
