Tápegység 15V, 0.2A, 3W, HLK-PM15

5,52 €

5,52 € ÁFA nélkül

5.518588 Áfa nélkül

0,03 € környezetvédelmi adót tartalmaz

check Készleten
Katalógus lap

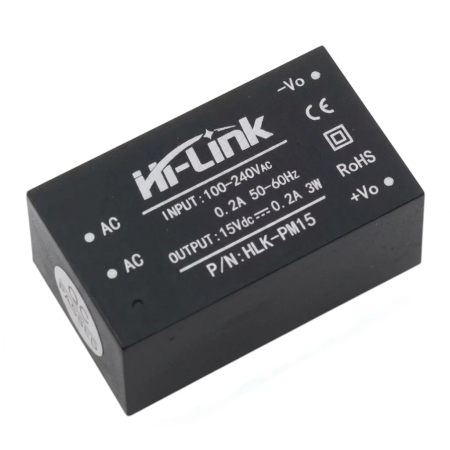

A Hi-Link HLK-PM15 AC-DC modul a hálózati váltakozó feszültség közvetlen 15 V stabilizált egyenfeszültséggé alakítására szolgál. Elektronikus eszközökbe, vezérlőáramkörökbe és kompakt eszközök tápegység-alkatrészeibe való beépítésre szolgál, ahol kis, szigetelt, panelre szerelhető tápegységre van szükség.

Műszaki adatok

  • Modell: HLK-PM15
  • Típus: AC-DC tápegység
  • Kimeneti feszültség: 15V DC
  • Kimeneti áram: 0,2 A
  • Névleges teljesítmény: 3W
  • Bemeneti feszültség: 100-240V AC
  • Bemeneti feszültségtartomány: 90-264V AC
  • Bemeneti frekvencia: 50-60 Hz
  • Maximális bemeneti áram: 0,2 A
  • Konnektorok száma: 4
  • 1. érintkező: AC
  • 2. érintkező: AC
  • 3. tű: -Vo
  • 4. láb: +Vo
  • Modul méretei: 34 × 20,2 × 15,4 mm
  • Súly: akár 20 g

Funkciók és jellemzők

  • Izolált AC-DC hálózati átalakító kompakt, öntött házban.
  • Széles bemeneti tartomány AC tápegységhez.
  • Közvetlenül a nyomtatott áramköri lapra szerelhető vezetékek segítségével.
  • Integrált kimeneti rövidzárlatvédelem.
  • Integrált kimeneti túláramvédelem.
  • Korlátozott helyű berendezésekbe való beépítésre tervezett kialakítás.

Ideális a következőkhöz:

  • Beépített tápegység a vezérlő és kapcsoló áramkörökhöz.
  • Tápegység alkatrészek otthoni és ipari elektronikához.
  • Az eszköz automatizálási moduljai, mérőberendezései és segédtápegység-ágai.
  • Olyan projektek, ahol a hálózati feszültséget 15 V DC-re kell átalakítani egy kompakt modulban.

A csomag tartalma

  • 1x Hi-Link HLK-PM15 tápegység modul

Miért válassza ezt a terméket?

  • Világosan meghatározott kimeneti paraméterek: 15 V DC és 0,2 A.
  • Széles bemeneti hálózati feszültségtartomány az univerzális használathoz.
  • Kompakt kialakítás, amely alkalmas berendezésekbe való beépítésre.
  • Egyszerű elektromos csatlakozás négy külön AC bemenettel és DC kimenettel rendelkező aljzaton keresztül.
  • Az erősáramú rész működése szempontjából fontos integrált védelmi funkciók.

Telepítési és üzemeltetési utasítások

  • A modult csak megfelelő szigeteléssel és az élő alkatrészek érintése elleni védelemmel ellátott berendezésbe szerelje be.
  • Az áramkör tervezésekor helyesen kell megkülönböztetni az AC bemeneti csatlakozókat a +Vo és -Vo kimeneti csatlakozóktól.
  • A panelre szerelés és a hálózati feszültséghez való csatlakoztatás szakmai hozzáértést igényel.
  • Üzemeltetés közben biztosítsa a beépített teljesítménymodulnak megfelelő feltételeket, és ne lépje túl a névleges kimeneti teljesítményt.

Biztonsági figyelmeztetés

  • A termék 100-240 V AC hálózati feszültségről működik. A nem megfelelő csatlakoztatás áramütést, a készülék károsodását vagy rövidzárlatot okozhat.
  • A modul feszültség alatti manipulációra nem alkalmas.
  • A készüléket telepítés, karbantartás vagy mérés előtt le kell választani a tápellátásról.
  • Ne takarja le a modult hőszigetelő anyaggal, és biztosítsa a biztonságos működést a készülék kialakításán belül.
  • A terméket csak beépített tápegységként használja a megfelelő elektromos berendezésben.
OEM
AM4372
85044090
Bemeneti feszültség
100-240 V AC, 50/60 Hz
Kimeneti feszültség
15 V DC
Kimeneti áram
0,2 A
Kimeneti teljesítmény
3 W
Borító
IP20

Bevezetés

Ez a kézikönyv általános iránymutatásokat nyújt a kapcsolt tápegységek telepítéséhez és karbantartásához. Fontos betartani minden biztonsági előírást, és szükség esetén konzultálni a forgalmazóval a specifikus utasításokkal.

1. Biztonsági előírások

  • Szakértői telepítés – A tápegység telepítését és karbantartását képesített szakembereknek kell végezniük, akik megfelelő ismeretekkel és tapasztalattal rendelkeznek az elektrotechnika területén.
  • Hálózati csatlakozás megszakítása – Mielőtt bármilyen munkát végezne a tápegységen, mindig válassza le az eszközt az elektromos hálózatról, és gondoskodjon arról, hogy ne történjen véletlen csatlakozás.
  • Védőeszközök – A tápegység kezelésekor használjon megfelelő személyi védőfelszerelést, például szigetelő kesztyűt és védőszemüveget.
  • Földelés – Győződjön meg róla, hogy a tápegység megfelelően földelve van, így biztosítva az eszköz biztonságát és helyes működését.

2. Tápegység telepítése

  • Elhelyezés – Telepítse a tápegységet száraz, jól szellőző helyen, közvetlen napfény, nedvesség és szélsőséges hőmérsékletek elől védve.
  • Rögzítés – Rögzítse a tápegységet egy stabil felületre megfelelő rögzítőelemekkel, amelyek biztosítják a stabilitást és minimalizálják a rezgéseket.
  • Hűtési tér – Biztosítson elegendő helyet a tápegység körül a hőelvezetéshez és a megfelelő szellőzéshez, hogy elkerülje az eszköz túlmelegedését.

3. Elektromos csatlakozás

  • Bemeneti csatlakozás – Csatlakoztassa a tápegységet az elektromos hálózathoz a következő jelölések szerint:
    • L (Live): Fázisvezető (általában barna vagy fekete)
    • N (Neutral): Semleges vezető (általában kék)
    • Föld (földelési szimbólum): Védővezető (általában zöld-sárga)
  • Kimeneti csatlakozás – A tápegység egy vagy több kimeneti csatlakozóval rendelkezhet, amelyeket V+ és V- jelzéssel látnak el. Ha több kimenet áll rendelkezésre és teljes teljesítményre van szükség, ezeket a kimeneteket párhuzamosan kell összekapcsolni az egyenletes áramelosztás érdekében.

4. A tápegység karbantartása

  • Rendszeres ellenőrzések – Végezzen rendszeres vizuális ellenőrzéseket a tápegységen, hogy észrevegyen esetleges károsodás jeleit, mint például túlmelegedés, korrózió vagy laza csatlakozások.
  • Tisztítás – Tartsa a tápegységet tisztán és pormentesen. Mielőtt tisztítaná, mindig válassza le az eszközt a hálózatról. Tisztításhoz használjon száraz vagy enyhén nedves ruhát. Ne használjon agresszív tisztítószereket.
  • Szellőzés ellenőrzése – Győződjön meg róla, hogy a szellőzőnyílások nincsenek eltömődve, és hogy a ventilátorok (ha vannak) megfelelően működnek.
  • Funkcionális tesztelés – Rendszeresen ellenőrizze a kimeneti feszültséget és áramot, hogy biztosítsa a tápegység helyes működését.

5. Figyelmeztetések

  • Elektromos áram általi áramütés veszélye – A tápegységek magas feszültséggel működnek, ami súlyos sérülést vagy halált okozhat. Mindig tartsa be a biztonsági előírásokat és eljárásokat.
  • Javítások – Bármilyen javítást csak képesített szakemberek végezhetnek. Ne próbálkozzon javításokkal a szükséges képesítés nélkül.
  • Alkatrészek cseréje – Az alkatrészek cseréjekor csak a gyártó által javasolt eredeti pótalkatrészeket használja.

A fent említett utasítások betartásával biztosítható a kapcsolt tápegység biztonságos és megbízható működése.

EU importőr: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Csehország,
