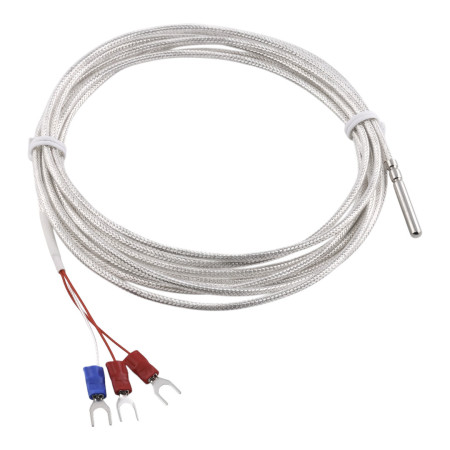

Temperaturna sonda PT100, -50 do 200 °C, valjak 4x30 mm, 3 žice

Temperaturni senzor otpora PT100 namijenjen je za mjerenje temperature u tehnološkim, laboratorijskim i upravljačkim primjenama. Dizajn sa sondom u metalnom kućištu, 3-žilnim priključkom i viličastim konektorima omogućuje spajanje na regulatore, mjerne instrumente i upravljačke sustave. Proizvod je dostupan u duljinama kabela od 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m i 10 m.

Tehničke specifikacije

• Vrsta senzora: PT100
• Vrsta senzora: otporni temperaturni senzor
• Vrsta priključka: 3-žilni
• Materijal za izolaciju kabela: PTFE
• Zaštita kabela: metalna zaštita
• Vanjska zaštitna pletenica: prozirni PTFE
• Veličina sonde: promjer 4 mm, duljina 30 mm
• Materijal sonde: nehrđajući čelik 304
• Završeci žica: lopatasti konektori
• Dostupne duljine kabela: 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m
• Navedeni temperaturni raspon u dokumentima: -50 do 200 °C

Funkcije i značajke

• Mjerenje temperature otpora pomoću PT100 senzora
• 3-žični priključak za spajanje na mjerne i upravljačke ulaze dizajnirane za PT100
• Metalna sonda u cjevastom dizajnu za umetanje u izmjereno mjesto
• PTFE izolacija i pleteni dizajn kabela za mehaničku i toplinsku otpornost napajanja
• Zaštićeni kabel za smanjenje utjecaja elektromagnetskih smetnji
• Viljuškasti konektori za izravnu montažu u vijčane terminale

Idealno za

• Spajanje na regulatore temperature i panelne mjerače s PT100 ulazom
• Mjerenje temperature u industrijskim i radioničkim objektima
• Laboratorijske i ispitne primjene
• Ugradnja u sustave grijanja, hlađenja i upravljanja

Sadržaj paketa

• 1x PT100 temperaturni senzor s kabelom (duljina prema odabranoj varijanti)

Zašto odabrati ovaj proizvod?

• Jasno definiran PT100 dizajn s 3-žilnim priključkom
• Kompaktna sonda 4 x 30 mm za ugradnju u skučene prostore
• Oklopljeni PTFE kabel pogodan za tehničke mjerne primjene
• Višestruke duljine kabela za specifične instalacije
• Viljuškasti završetak olakšava spajanje na terminalne blokove

Upute za instalaciju i uporabu

• Prije spajanja provjerite kompatibilnost ulaza uređaja s PT100 senzorom i 3-žilnim priključkom.
• Tijekom instalacije provjerite jesu li pojedinačne žice ispravno spojene prema shemi korištenog regulatora ili mjernog uređaja.
• Ne savijajte kabel s malim radijusom na izlaznoj točki sonde.
• Postavite senzor tako da mjerni dio sonde bude u dovoljnom kontaktu s mjerenom okolinom.

Sigurnosna obavijest

• Instalaciju i spajanje vršite samo kada je uređaj isključen iz struje.
• Nepravilno ožičenje može dovesti do pogrešaka u mjerenju ili oštećenja elektronike nizvodno.
• Ako je senzor spojen na industrijski kontroler ili uređaj s napajanjem iz mreže, instalaciju mora izvršiti kvalificirana osoba.
• Proizvod nije namijenjen za upotrebu izvan raspona i uvjeta specificiranih korištenim mjernim ili regulacijskim uređajem.
