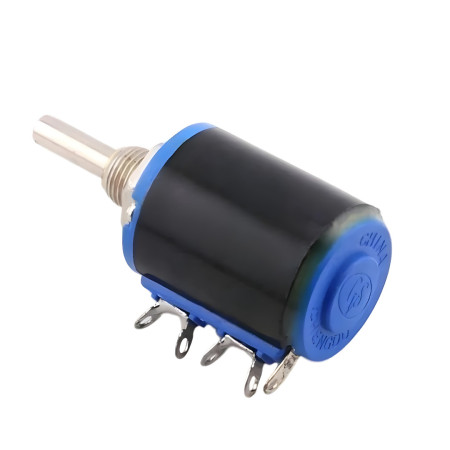

Potenciometar WXD3-12-1W, 5%

Potenciometar s namotanom žicom serije WXD3-12 dizajniran je za kontinuirano podešavanje otpora u mjerenju, upravljanju i industrijskoj elektronici. Dizajn s rotirajućom osovinom i slojem namotanog otpora prikladan je za primjene gdje je potrebna mehanička otpornost, stabilan rad i pouzdano podešavanje električnih parametara.

Tehničke specifikacije

• Serija modela: WXD3-12
• Vrsta: žičani potenciometar
• Nazivna snaga: 1 W
• Dostupne varijante otpora: 100 Ohm, 220 Ohm, 470 Ohm, 1 kOhm, 2,2 kOhm, 3,3 kOhm, 4,7 kOhm, 10 kOhm, 22 kOhm, 33 kOhm, 47 kOhm
• Tolerancija otpora: ±5%
• Radna temperatura: -55°C do +125°C
• Konstrukcija: ploča, s osovinom za ručno podešavanje

Funkcije i značajke

• Žičana otporna staza za stabilna električna svojstva i dobru nosivost.
• Pogodno za postavljanje napona, struje ili referentnih vrijednosti u analognim krugovima.
• Mehanički dizajn s montažnim navojem omogućuje fiksnu ugradnju u ploču ili uređaj.
• Rotirajuća osovina osigurava precizno i glatko ručno podešavanje.
• Asortiman uključuje više varijanti otpora za jednostavnu prilagodbu specifičnoj primjeni.

Idealno za

• Laboratorijski instrumenti i mjerna oprema
• Industrijski upravljački i regulacijski krugovi
• Napajanja i kalibracijski krugovi
• Servis i razvoj elektroničkih aplikacija
• Uređaji koji zahtijevaju robusni potenciometar s većim otporom od konvencionalnih ugljičnih dizajna

Sadržaj paketa

• 1x žičani potenciometar WXD3-12 1W u odabranoj varijanti otpora
• 1x matica za pričvršćivanje
• 1x podloška

Zašto odabrati ovaj proizvod?

• Dizajn žice je prikladan za primjene koje zahtijevaju stabilnost i mehaničku otpornost.
• Širok raspon vrijednosti otpora olakšava odabir za određeni priključak.
• Montaža na ploču s osovinom praktična je za integraciju u uređaje i razvodne ormare.
• Raspon radne temperature omogućuje korištenje čak i u tehnički zahtjevnijim uvjetima.
• Nazivna snaga od 1 W prikladna je za uobičajene zadatke upravljanja i podešavanja.

Upute za instalaciju i uporabu

• Prilikom odabira varijante otpornika potrebno je uzeti u obzir potreban raspon regulacije i opterećenje snage u krugu.
• Potenciometar instalirajte tako da nema mehaničkog naprezanja na priključcima ili osovini.
• Za ispravan rad preporučujemo provjeru spoja krajnjih terminala i vodilice prije puštanja u rad.
• Prilikom lemljenja preporučljivo je ograničiti vrijeme toplinskog naprezanja pinova na potrebni minimum.

Sigurnosna obavijest

• Maksimalni dopušteni radni napon uvijek se mora procijeniti s obzirom na specifičnu vrijednost otpora i gubitak snage u primjeni.
• Ako se komponenta koristi u strujnim krugovima s opasnim naponom, instalaciju mora izvršiti kvalificirana osoba.
• Pri radu u uređajima s naponom iznad 60 V DC ili u mrežnim primjenama, potrebno je osigurati odgovarajuću izolaciju, oklop i zaštitu od dodirivanja dijelova pod naponom.
