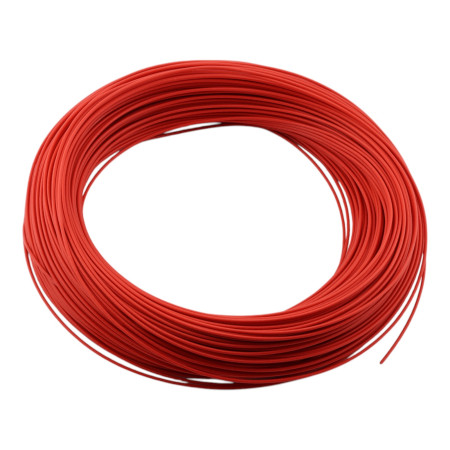

Lämmityskaapeli Ø1,4 mm, tefloneristys, 5–48 V DC

Lämmityskaapeli ⌀1.4mm, 5-48V DC, tefloneristys

Resistanssi:

Määräalennus

Määrä	Yksikköhinta	Säästät
100+	0,95 €	10,59 €
500+	0,90 €	79,43 €

1,06 €

1,06 € excl. VAT

1.059098 Veroton

(1,06 €/m)

Varastossa

Määrä

Luetteloarkki

Kuvaus

1,4 mm:n halkaisijaltaan oleva lämmityskaapeli on suunniteltu matalajännitteisiin tasavirtasovelluksiin 5–48 V DC:n jännitealueella, joissa vaaditaan tasaista lämmitystä, mekaanista joustavuutta ja kestävää eristystä. Se soveltuu integroitavaksi lämmityselementteihin, pakkassuojaukseen, pienempien alueiden lämpötilan säätöön sekä rakennus- ja huoltokäyttöön teknisissä laitteissa.

Tekniset tiedot

Tuotetyyppi: vastuslämmityskaapeli
Kaapelin ulkohalkaisija: 1,4 mm
Virtalähde: 5–48 V tasavirta
Eristys: fluoropolymeeri, teflontyyppi
Lämmityselementin materiaali: nikkeli-kromi ja kupari
Saatavilla olevat vastustasot: 0,3 / 1 / 1,4 / 3 / 4 / 5 / 8 / 10 / 15 / 20 / 25 / 40 ohmia/m
Eristyksen lämpötilankesto: jopa 200 °C
Suurin pitkäaikainen lämpötila: jopa 250 °C
Kaapelin tyyppi: pyöreä
Myyntierä: 1 metri

Toiminnot ja ominaisuudet

Suunniteltu luomaan vastuslämmitystä, kun sitä käytetään tasajännitteellä
Tefloneristys varmistaa hyvän lämmön-, kemikaali- ja sähkönkestävyyden
Öljyjen, happojen ja emästen kestävyys
Eristys, jolla on hyvä ikääntymisen ja valokaaren kestävyys
Joustava muotoilu sopii integroitavaksi pienempiin laitteisiin ja kokoonpanoihin
Mahdollisuus valita vastus metriä kohden tarvittavan tehon ja kaapelin pituuden mukaan
Teho riippuu syöttöjännitteestä, valitusta kaapelin pituudesta ja vastuksesta

Ihanteellinen

Istuin- ja ohjauspyörän lämmitys
Jääkaapit, ilmastointi ja sulatussovellukset
Lämmitetyt pohjalliset, jalkineet, vaatteet ja tekstiilien lämmityselementit
Sähköhuovat, -tyynyt ja pienemmät lämmityspinnat
Putkiston suojaus jäätymiseltä
Ikkunoiden ja pienempien rakenneosien lämmitys
Hautomot, kasvatuslaitokset ja valitut lääketieteelliset laitokset
Erityiset matalajännitteiset lämmityssovellukset instrumentoinnissa

Pakkauksen sisältö

1x lämmityskaapeli valitussa vastusversiossa
Toimituspituus vastaa tilattua määrää metreinä.

Miksi valita tämä tuote?

Laaja virtalähdevalikoima matalajännitteisiin tasavirtasovelluksiin
Laaja valikoima vastusvaihtoehtoja tarvittavan tehon suunnitteluun
Kompakti 1,4 mm:n halkaisija helpottaa integrointia
Kestävä fluoropolymeerieristys vaativampiin ympäristöihin
Sopiva ratkaisu tekniseen, kehitys- ja palvelukäyttöön

Asennus- ja käyttöohjeet

Suunnittelussa on välttämätöntä valita oikein vastus metriä kohden, kaapelin pituus ja syöttöjännite.
Arvioitu tehon laskenta: P = U × U / (L × R), jossa U on jännite, L on kaapelin pituus ja R on resistanssi ohmeina/m
Asenna kaapeli siten, että lämpö jakautuu tasaisesti lämmitettyyn materiaaliin.
Käytön aikana on vältettävä eristeen mekaanista vaurioitumista ja paikallista ylikuumenemista.
Vakaan ja turvallisen toiminnan varmistamiseksi suosittelemme sopivan virtalähteen ja säädön käyttöä.

Turvallisuushuomautus

Suunniteltu matalajännitteiselle tasavirtalähteelle 5–48 V DC
Älä kytke kaapelia 230 V AC -verkkojännitteeseen.
Ennen käyttöönottoa tarkista koko kokoonpanon sähköiset parametrit
Tuloksena oleva pintalämpötila riippuu tehosta, asennustavasta ja lämmönhukkaolosuhteista.
Tuote on tarkoitettu osaksi laitetta tai teknistä yksikköä.

Lisätiedot

Jännite: 5-48 V DC
Keskimääräinen: 1,2 - 1,4 mm
Väri:: Punainen
Ytimien määrä: 1
Pienin taivutussäde: 4 cm

Laskin

Lämmityskaapelin Teholaskuri

Lähdejännite (V):

Kaapelin pituus (m):

Kaapelin resistanssi (Ω/m):

Kaapelin virta (A):

Kaapelin kokonaisteho (W):

Teho (W/m):

Kaapelin arvioitu lämpötila (°C):

Miten laskuri toimii?

Syötteen arvot
Käyttäjä syöttää kolme pääarvoa:
- Lähdejännite (V): Jännite, joka syötetään lämmityskaapeliin.
- Kaapelin pituus (m): Lämmityskaapelin kokonaispituus.
- Kaapelin resistanssi (Ω/m): Resistanssi per metri (yleensä ohmia per metri).
Kokonaisresistanssin laskenta
Laskuri laskee ensin kaapelin kokonaisresistanssin kaavalla:
$R_{total} = resistanssi per metri \times kaapelin pituus$
Tämä tarkoittaa, että mitä pidempi kaapeli, sitä suurempi on kokonaisresistanssi.
Virran laskenta Ohmin lain avulla
Ohmin lain mukaan:
$I = \frac{U}{R}$
Missä $U$ on jännite ja $R$ kokonaisresistanssi. Siksi, kun kaapelin pituus (ja siten resistanssi) kasvaa, virta pienenee.
Kaapelin kokonaistehon laskenta
Kaapelin kokonaisteho, eli siihen syötetty teho, lasketaan kaavalla:
$P = U \times I$
Koska virta pienenee, myös kokonaisteho pienenee.
Tehon laskenta per metri
Teho per pituusyksikkö (W/m) saadaan jakamalla kokonaisteho kaapelin pituudella:
$P_{1m} = \frac{P}{kaapelin pituus}$
Tämä arvo on tärkeä, koska kaapelin todellinen lämmitys riippuu siitä, kuinka paljon energiaa vapautuu per metri. Jos kaapeli on hyvin pitkä, vaikka jännite pysyy samana, kokonaisteho jakautuu useammalle metrille ja teho per metri pienenee.
Tulosten näyttö
Laskuri näyttää seuraavat tiedot:
- Kaapelin virta (A): Lasketaan Ohmin lain mukaan.
- Kaapelin teho (W): Kokonaisteho, eli kaapeliin syötetty teho.
- Teho per metri (W/m): Teho jaettuna kaapelin pituudella.
- Kaapelin arvioitu lämpötila: Sen sijaan, että näytettäisiin numeerinen arvo, näytetään teksti – jos lämpötila on 20 °C tai alle, näytetään "Ympäristön lämpötila", ja jos se on 90 °C tai yli, näytetään "Liian korkea!". Laskettu arvo perustuu 20 °C:n ympäristölämpötilaan.

Miksi kaapelin teho pienenee pituuden kasvaessa?

Kokonaisresistanssin kasvu:
Kaapelin resistanssi ilmoitetaan ohmeina per metri. Kun kaapelia pidennetään, kokonaisresistanssi kasvaa lineaarisesti pituuden mukaan. Esimerkiksi, jos resistanssi on 0,1 Ω/m ja kaapeli on 10 metriä pitkä, kokonaisresistanssi on 1 Ω; jos kaapeli on 100 metriä, resistanssi on 10 Ω.
Virran väheneminen:
Koska virta lasketaan kaavalla $I$ = $U / R$ , suurempi resistanssi johtaa pienempään virtaan kaapelissa. Pienempi virta tarkoittaa, että kaapeliin syötetään vähemmän energiaa.
Kokonaisteho ja teho per metri:
Kaapelin kokonaisteho määräytyy kaavalla $P = U \times I$ . Koska virta pienenee, myös kokonaisteho pienenee. Lisäksi teho jakautuu kaapelin pituudelle. Mitä pidempi kaapeli, sitä pienempi on teho per metri, mikä vaikuttaa suoraan lämmitykseen. Jos kaapeli on erittäin pitkä, teho per metri voi olla äärimmäisen alhainen, jolloin kaapelia ei lämmitetä tehokkaasti.
