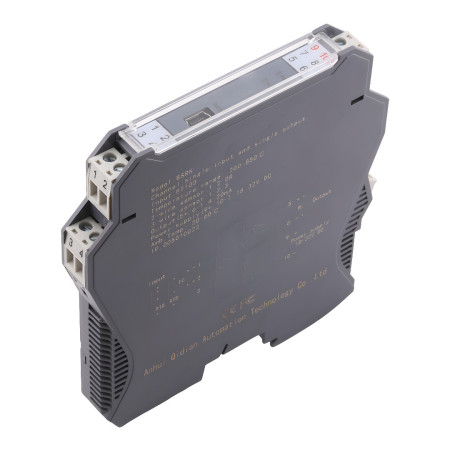

Aislador de señal/convertidor de temperatura BSRK TC/RTD

Convertidor de señal de temperatura de alta precisión para termopares (K, E, S, B, J, T, R, N) y sensores de resistencia (Pt100, Cu50, Cu100). El dispositivo convierte la señal de temperatura en una salida de corriente o tensión estándar (4-20 mA / 0-10 V) y proporciona aislamiento galvánico entre la entrada, la salida y la fuente de alimentación. Apto para control, medición y automatización industrial.

Especificaciones técnicas

• Señal de entrada: Termopar K, E, S, B, J, T, R, N / sensor de resistencia Pt100, Cu50 (según la variante)
• Señal de salida: 4–20 mA, 0–10 V, 0–5 V, 0–10 mA, 0–20 mA (programable) (según la variante)
• Aislamiento: 3 vías – entrada/salida/alimentación
• Alimentación: DC 24 V ± 10%
• Consumo de corriente: ≤ 70 mA (1 entrada / 1 salida), ≤ 100 mA (2 entradas / 2 salidas)
• Precisión: ± 0,2 % de la escala completa (opcionalmente hasta 0,1 %)
• Deriva de temperatura: 0,005 % FS/°C (−20 °C ~ +55 °C)
• Tensión de aislamiento: 1500 V CA / 1 min
• Resistencia de aislamiento: ≥ 100 MΩ (entre entrada, salida y fuente de alimentación)
• Temperatura y humedad de trabajo: −20 °C ~ +55 °C, HR ≤ 80%
• Dimensiones:
  • 1 entrada 1 salida, 1 entrada 2 salidas: 12,5 x 110 x 118,9 mm
  • 1 entrada 4 salidas, 1 entrada 4 salidas, 2 entradas 2 salidas: 17,7 × 110 × 118,9 mm
• Peso: 0,3 kg
• Montaje: carril DIN de 35 mm
• Carcasa: plástico ABS
• Certificación: CE, FCC, RoHS, compatible con GB/T 18268 (IEC 61326-1)

Funciones y características

• Soporte para termopares y detectores de temperatura de resistencia (RTD)
• Rango de entrada y salida programable
• El aislamiento galvánico de tres vías garantiza la estabilidad de la medición.
• Respuesta rápida (aprox. 0,3 s) y alta precisión de señal.
• Control digital totalmente inteligente y alta inmunidad a interferencias.
• Indicación de estado del LED: PWR (verde), ALM (rojo: sobrecarga o error de entrada)
• Montaje en carril DIN estándar de 35 mm

Ideal para

• Sistemas de control PLC y DCS
• Medición y automatización industrial
• Monitoreo de temperatura en laboratorios y procesos de producción
• Integración de aplicaciones con aislamiento de señal galvánica

Contenido del paquete

• 1× convertidor de señal de temperatura

Variantes

• 1 entra, 1 sale
• 1 entrada 2 salidas
• 2 dentro, 2 fuera

¿Por qué elegir este producto?

• Alta precisión y estabilidad de medición
• Aislamiento galvánico para mayor seguridad del sistema
• Fácil montaje y configuración
• Compatibilidad con una amplia gama de sensores y sistemas industriales
