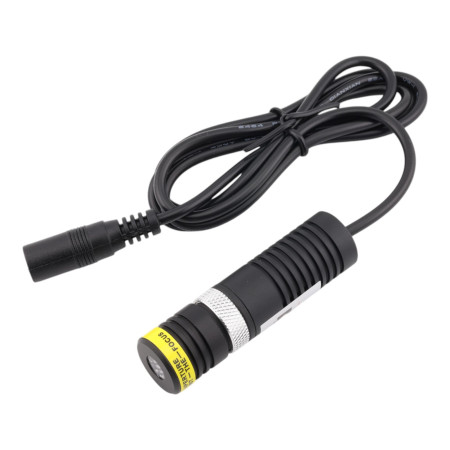

Lasermodul infrarød 808nm, linje

Introduktion

Denne manual giver vejledning til sikker brug og regelmæssig vedligeholdelse af lasermoduler, der er beregnet til at projicere indikatorer (linjer, kryds, punkter og DOE/gitter) med en maksimal effekt på op til 2000 mW. Dokumentet indeholder også en definition af sikkerhedszonen baseret på tabelværdier, som angiver, hvor langt eksponeringen klassificeres som klasse 3B (højere risiko) og fra hvilken afstand den klassificeres som klasse 3R (lavere risiko).

1. Kendskab til risiciene ved laserstråling

• Øjenskader – Direkte og reflekteret laserstråling kan forårsage permanente skader på nethinden.
• Hudforbrændinger – En intens stråle kan ved langvarig eksponering forårsage forbrændinger.
• Mekanisk risiko – Forkert håndtering af optiske elementer (linser, spejle, DOE) kan medføre, at de forskydes eller beskadiges, hvilket øger koncentrationen af den udsendte energi.
• Tilfældig aktivering – Serviceindgreb uden korrekt frakobling af strømforsyningen eller overtrædelse af sikkerhedsforanstaltninger kan medføre utilsigtet aktivering af laseren.

2. Oversigt over sikkerhedsklasser og nødvendige foranstaltninger

• Klasse 2
  • Laser med lav effekt (normalt op til 1 mW) – sikre ved kortvarig eksponering takket være blinkrefleksen.
  • Advarselsmærkater, der advarer mod at se direkte ind i strålen.
  • Overholdelse af sikkerhedsprocedurer for at forhindre utilsigtet øget eksponering.
• Klasse 3R
  • Laser med lidt højere effekt (op til flere mW) – direkte kig kan forårsage skade, men risikoen er relativt lavere.
  • Udgange er markeret med advarselsmærkater.
  • Streng overholdelse af sikkerhedsafstande for at sikre, at eksponeringen forbliver på niveauet for klasse 3R.
• Klasse 3B
  • Høj-effekt laser, hvor direkte kontakt med strålen kan forårsage øjeblikkelige og permanente øjenskader.
  • Obligatorisk brug af en nøgleswitch for at forhindre utilsigtet aktivering.
  • Implementering af et fjernstyret interlocks-system (f.eks. dørswitch eller nødstopknap).
  • Synlig aktivitetsindikator ("Laser On") og krav om at bære beskyttelsesbriller under serviceindgreb.
• Klasse 4
  • Den højeste effekt, hvor selv spredt stråling udgør en ekstrem fare for øjne og hud.
  • Tydelige advarselsmærkater og markeringer, nøgleswitch, interlocks-system og mekanisk strålespærre.
  • Enheden skal have en manuel nulstilling efter hvert driftsafbrydelse, og den må kun betjenes af kvalificeret personale i afsatte områder.

3. Definition af sikkerhedszonen

Ved definition af sikkerhedszonen anvendes en tabel, der fastsætter:

• Kontrolleret zone (3B): Området fra enheden op til X meter, hvor eksponeringen svarer til klasse 3B. Kun uddannet personale har adgang til denne zone, og der gælder strenge foranstaltninger (nøgleswitch, interlocks, obligatoriske beskyttelsesbriller).
• Begrænset zone (3R): Området fra X meter, hvor eksponeringen falder til niveauet for klasse 3R. Her skal grundlæggende sikkerhedsforanstaltninger, såsom mærkning af området og fysiske barrierer, følges.

Bemærkning: Værdien X fastsættes efter den tilgængelige beregner. Fysisk afmærkning af sikkerhedszoner (fx skiltning på gulv, vægge osv.) er obligatorisk.

4. Korrekt håndtering af produktet

• Før opstart – Placer enheden på et stabilt sted, hvor sikkerhedszonen er tydeligt defineret. Kontroller, at alle sikkerhedselementer (nøgleswitch, interlocks, beskyttelseshylstre) fungerer korrekt.
• Under drift – Overhold sikkerhedszonerne. Gå aldrig ind i den kontrollerede zone (3B) uden korrekt træning og beskyttelsesudstyr. Sørg for, at uautoriserede personer ikke kommer ind i områder med høj eksponering.
• Ved håndtering og service – Sluk enheden helt og frakobl den fra strømforsyningen før enhver serviceindgriben. Fjern eller ændr ikke sikkerhedselementer eller beskyttelseshylstre.

5. Vedligeholdelse og service

• Regelmæssige inspektioner – Udfør visuelle og funktionelle kontroller af de optiske komponenters og beskyttelseshylstrenes tilstand. Bekræft, at interlock-systemer, nøgleswitch og indikatorer fungerer korrekt.
• Rengøring – Rengør de optiske komponenter (linser, spejle, DOE) kun med godkendte rengøringsmidler og en blød klud (helst mikrofiber) i et kontrolleret miljø.
• Service og kalibrering – Kontakt en autoriseret service, hvis der opdages afvigelser i projektionen eller andre funktionsfejl. Dokumentér alle serviceindgreb og kalibreringer.

6. Nødprocedurer

• Ved fejl – Sluk straks enheden og frakobl den fra strømforsyningen. Forhindr uautoriserede i at komme ind i sikkerhedszonen, og noter fejlen. Kontakt en autoriseret service.
• Ved utilsigtet eksponering – Afbryd straks eksponeringen (sluk enheden, forlad stråleområdet). Hvis der er mistanke om skader på øjne eller hud, giv førstehjælp og søg lægehjælp. Dokumentér hændelsen grundigt.

7. Konklusion og anbefalinger

Ved at følge de ovennævnte procedurer sikrer du en sikker drift og minimerer de risici, der er forbundet med laserstråling. En korrekt definition af sikkerhedszonen baseret på tabelværdier (kontrolleret zone 3B og begrænset zone 3R) muliggør en klar afgrænsning af de områder, hvor strengere foranstaltninger skal følges, og giver brugerne klare instruktioner til sikker håndtering af produktet.

Vi anbefaler regelmæssig revision og opdatering af dokumentationen i henhold til ændringer i driftsbetingelser og personaletræning.

EU-importør: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tjekkiet,
