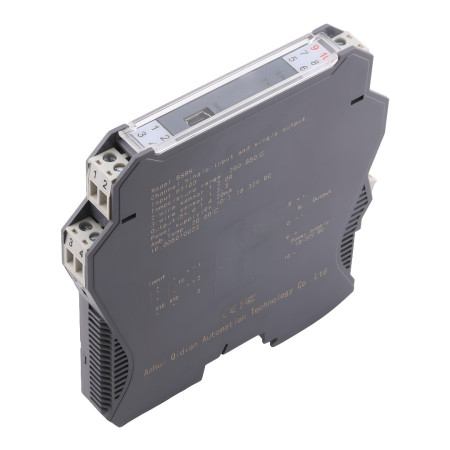

Signálový izolátor/převodník teplotní BSRK TC/RTD

Vysoce přesný převodník teplotního signálu pro termočlánky (K, E, S, B, J, T, R, N) a odporové snímače (Pt100, Cu50, Cu100). Zařízení převádí teplotní signál na standardní proudový nebo napěťový výstup (4–20 mA / 0–10 V) a zajišťuje galvanické oddělení mezi vstupem, výstupem a napájením. Vhodné pro průmyslové řízení, měření a automatizaci.

Technické specifikace

• Vstupní signál: Termočlánek K, E, S, B, J, T, R, N / odporové čidlo Pt100, Cu50 (dle varianty)
• Výstupní signál: 4–20 mA, 0–10 V, 0–5 V, 0–10 mA, 0–20 mA (programovatelné) (dle varianty)
• Izolace: 3 cestná – vstup/výstup/napájení
• Napájení: DC 24 V ± 10 %
• Spotřeba proudu: ≤ 70 mA (1 vstup / 1 výstup), ≤ 100 mA (2 vstupy / 2 výstupy)
• Přesnost: ± 0,2 % z plného rozsahu (volitelně až 0,1 %)
• Teplotní drift: 0,005 % F.S./°C (−20 °C ~ +55 °C)
• Izolační napětí: 1500 V AC / 1 min
• Izolační odpor: ≥ 100 MΩ (mezi vstupem, výstupem a napájením)
• Pracovní teplota a vlhkost: −20 °C ~ +55 °C, RH ≤ 80 %
• Rozměry:
  • 1 In 1 Out, 1 In 2 Out: 12,5 × 110 × 118,9 mm
  • 1 In 4 Out, 1 In 4 Out, 2 In 2 Out: 17,7 × 110 × 118,9 mm
• Hmotnost: 0.3kg
• Montáž: 35 mm DIN lišta
• Kryt: ABS plast
• Certifikace: CE, FCC, RoHS, Soulad s GB/T 18268 (IEC 61326-1)

Funkce a vlastnosti

• Podpora termočlánků i odporových snímačů (RTD)
• Programovatelný rozsah vstupu a výstupu
• Třícestná galvanická izolace zaručující stabilitu měření
• Rychlá odezva (cca 0,3 s) a vysoká přesnost signálu
• Digitální, plně inteligentní řízení a vysoká odolnost vůči rušení
• LED indikace stavu: PWR (zelená), ALM (červená – přetížení nebo chyba vstupu)
• Montáž na standardní DIN lištu 35 mm

Ideální pro

• Řídicí systémy PLC a DCS
• Průmyslové měření a automatizaci
• Monitorování teploty v laboratořích a výrobních procesech
• Aplikační integrace s galvanickým oddělením signálů

Obsah balení

• 1× převodník teplotního signálu

Varianty

• 1 In 1 Out
• 1 In 2 Out
• 2 In 2 Out

Proč zvolit tento produkt

• Vysoká přesnost a stabilita měření
• Galvanické oddělení pro zvýšení bezpečnosti systému
• Snadná montáž a konfigurace
• Kompatibilita s širokou škálou snímačů a průmyslových systémů
