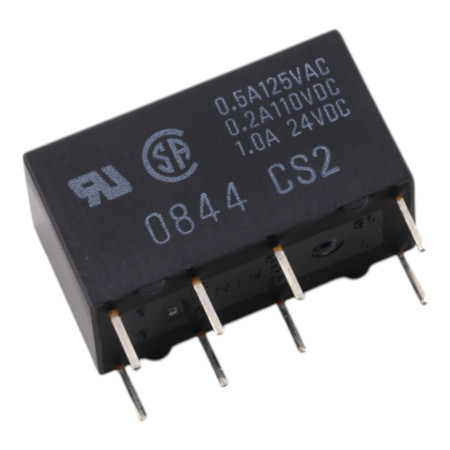

Relé G5V-2-H1, 12V DC/125V AC 2A

Omron G5V-2-H1 je miniaturní signálové relé ve verzi High-sensitivity, určené pro spínání nízkých až středních výkonů v řídicích a měřicích obvodech. Díky cívce 12 V DC a kontaktům DPDT (2c) je vhodné pro aplikace, kde je požadováno spolehlivé galvanické oddělení a přepínání dvou nezávislých obvodů.

Technické specifikace

• Model: G5V-2-H1
• Typ kontaktů: DPDT (2c)
• Jmenovité napětí cívky: 12 V DC
• Jmenovitý proud cívky: 12,5 mA
• Odpor cívky: 960 Ω
• Spotřeba cívky: přibližně 150 mW
• Jmenovité zatížení kontaktů (rezistivní): 0,5 A při 125 V AC; 1 A při 24 V DC
• Maximální spínané napětí: 125 V AC, 125 V DC
• Maximální spínaný proud: 1 A
• Kontaktní materiál: Ag + Au slitina
• Kontaktní odpor (High-sensitivity): 100 mΩ max.
• Doba sepnutí: 7 ms max.
• Doba rozepnutí: 3 ms max.
• Izolační odpor: 1000 MΩ min. (při 500 V DC)
• Dielektrická pevnost mezi cívkou a kontakty: 1000 V AC, 50/60 Hz po dobu 1 min
• Dielektrická pevnost mezi kontakty stejné polarity (High-sensitivity): 500 V AC, 50/60 Hz po dobu 1 min
• Dielektrická pevnost mezi kontakty různé polarity: 1000 V AC, 50/60 Hz po dobu 1 min
• Impulsní výdržné napětí: 1500 V (10 x 160 µs)
• Provozní teplota okolí: -25 °C až +70 °C (bez námrazy a kondenzace)
• Hmotnost: přibližně 5 g

Funkce a vlastnosti

• Verze High-sensitivity pro aplikace s omezeným příkonem buzení cívky
• Dvojité přepínací kontakty (2c) pro současné spínání nebo přepínání dvou obvodů
• Křížové uspořádání kontaktů (bifurcated crossbar) pro stabilní kontakt při nízkých signálech
• Kontakty se slitinou Ag + Au pro spínání signálů a nízkých proudů
• Galvanické oddělení mezi cívkou a kontakty

Ideální pro

• Řídicí a automatizační moduly
• Měřicí techniku a signálové cesty
• Přepínání výstupů v nízkonapěťových DC obvodech
• Spínání rezistivních zátěží v rámci uvedených limitů

Obsah balení

• 1 ks relé Omron G5V-2-H1, cívka 12 V DC

Proč zvolit tento produkt

• Ověřená konstrukce signálového relé s kontakty DPDT (2c)
• Parametry vhodné pro přesné a nízkoenergetické řídicí aplikace
• Definované spínací limity pro AC i DC zátěže včetně maximálního spínaného napětí 125 V

Pokyny k instalaci a provozu

• Při návrhu zohledněte typ zátěže (rezistivní/induktivní) a použijte vhodné ochranné prvky (např. RC člen, diodu, varistor) pro omezení přepětí
• Dodržte jmenovité napětí cívky 12 V DC a zajistěte stabilní napájení včetně správné polarity, pokud je relevantní pro Vaše zapojení
• Pro dlouhodobou spolehlivost nepřekračujte maximální spínané napětí a proud a ověřte oteplení v reálných podmínkách

Bezpečnostní upozornění

• Relé může spínat napětí až 125 V AC/DC; práce s nebezpečným napětím vyžaduje odbornou způsobilost a dodržení platných norem
• Před manipulací odpojte zařízení od napájení a ověřte nepřítomnost napětí
• Zajistěte dostatečné izolační vzdálenosti a krytování podle konkrétní aplikace
