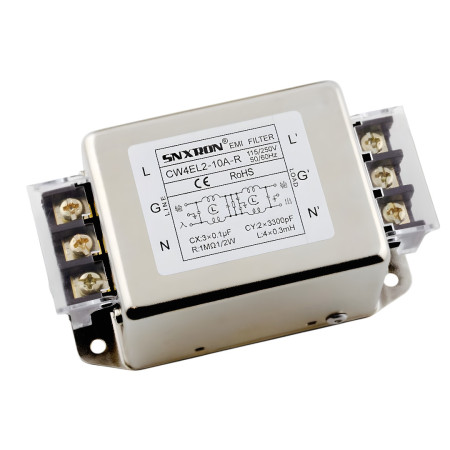

Jednofázový EMI filtr CW4EL2, 115/250VAC

Jednofázový síťový EMI filtr CW4EL2 je určen pro potlačení vysokofrekvenčního rušení (diferenciální i společný mód) na napájecích vedeních AC. Používá se na vstupu zařízení mezi napájecí síť a zátěž, kde přispívá ke snížení šíření rušení do sítě i ke zvýšení odolnosti zařízení vůči rušení z okolí.

Technické specifikace

• Typ filtru: jednofázový AC EMI filtr
• Model: CW4EL2-XXX-R
• Jmenovité napětí: 115/250VAC
• Jmenovitý proud: 3A, 6A, 10A, 20A, 30A, 40A (dle varianty)
• Zapojení: dvoustupňové filtrování
• Připojení: svorkovnice
• Montáž: montážní otvory
• Provozní teplota: -25 až +85 °C
• Kryt: kovový, niklovaný
• Certifikace: CE, RoHS
• Klimatická kategorie: 25/085/21

Funkce a vlastnosti

• Potlačení rušení v širokém frekvenčním rozsahu typickém pro spínané zdroje a výkonovou elektroniku
• Filtrace rušení v diferenciálním i společném módu
• Kovové stíněné provedení pro omezení vyzařování a lepší EMC chování
• Šroubové svorky pro pevné připojení vodičů

Ideální pro

• Spínané napájecí zdroje a průmyslové zdroje
• Servo pohony, měniče a motorové aplikace
• Průmyslové řídicí systémy a rozvaděče
• Zařízení vyžadující snížení vedeného rušení na síťovém přívodu

Obsah balení

• 1 ks EMI filtr CW4EL2

Proč zvolit tento produkt

• Jmenovité parametry vhodné pro jednofázové napájecí aplikace do 250VAC
• Dvoustupňová filtrace pro účinné potlačení vedeného rušení
• Robustní kovové provedení a standardní svorkové připojení pro instalaci v rozvaděčích

Pokyny k instalaci a provozu

• Filtr instalujte co nejblíže k místu vstupu napájení do zařízení.
• Dodržte orientaci vstupu a výstupu: síť připojte na svorky LINE, zátěž na svorky LOAD.
• Ochranný vodič (PE/zem) připojte na příslušnou zemní svorku a zajistěte kvalitní uzemnění kovové konstrukce.
• Pro dosažení účinné filtrace veďte vstupní a výstupní vodiče odděleně a minimalizujte jejich souběh.

Bezpečnostní upozornění

• Zařízení je určeno pro práci se síťovým napětím až 250VAC. Nesprávná instalace může vést k úrazu elektrickým proudem nebo k poškození zařízení.
• Montáž a připojení smí provádět pouze kvalifikovaná osoba při odpojeném napájení.
• Vždy zajistěte správné uzemnění a dodržte platné normy a předpisy pro instalaci v rozvaděčích.
