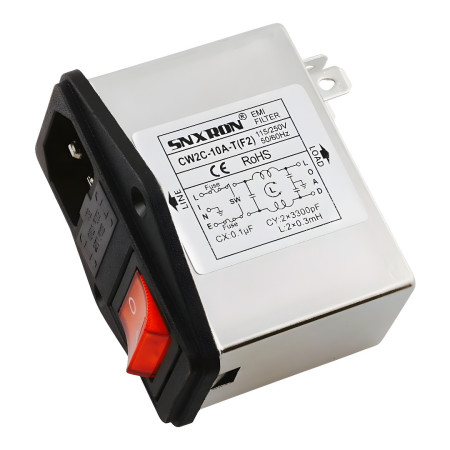

Síťový vstupní filtr s IEC C14 a vypínačem CW2C, dvojité jištění, červený spínač, 250VAC

Panelový síťový vstupní modul kombinující IEC C14 přívodku, EMI filtr a kolébkový podsvícený vypínač. Varianta CW2C-10A-T(F2) je určena pro napájecí vstup zařízení, kde je požadováno potlačení rušení na síti a současně integrované jištění pomocí dvojité pojistky (F2). Montáž je řešena do montážního otvoru v panelu.

Technické specifikace

• Model: CW2C
• Typ: IEC Socket Type Power Filter (síťový vstupní EMI filtr s IEC zásuvkou)
• Jmenovité napětí: 115/250VAC
• Jmenovitý proud: 3A, 6A, 10A (dle varianty)
• Spínaní: červené s podsvícením
• Provozní frekvence: 50/60Hz
• Ochrana: dvojité jištění pojistkami (F2)
• Typ vstupu: IEC C14
• Zapojení: jednofázové
• Únikový proud: < 0,5 mA
• Provozní teplota: -25 až +85 °C
• Klimatická kategorie: 25/085/21
• Materiál/provedení: plášť s niklovaným povrchem
• Rozměry (dle podkladů): 66 × 52 × 58 mm
• Certifikace (dle podkladů): CE, RoHS
• Montáž: uchycení do montážního otvoru v panelu

Funkce a vlastnosti

• Integrovaný EMI filtr pro omezení vysokofrekvenčního rušení na napájecím vstupu zařízení
• IEC C14 vstupní konektor a kolébkový vypínač v jednom modulu
• Dvojité jištění pojistkami (F2) pro ochranu napájecí větve dle konstrukce zařízení
• Vhodné pro standardní síťové aplikace 115/250VAC při 50/60Hz
• Panelová montáž pro rychlou instalaci do skříně zařízení

Ideální pro

• Napájecí vstup průmyslových a laboratorních přístrojů
• Napájecí vstup měřicích zařízení a řídicích jednotek
• Zařízení vyžadující kombinaci IEC přívodky, vypínače a síťového EMI filtru
• Servisní a výrobní použití při návrhu a kompletaci napájecích panelů

Obsah balení

• 1× panelový IEC vstupní filtr CW2C s vypínačem

Proč zvolit tento produkt

• Kompaktní integrace více funkcí (IEC C14 + vypínač + EMI filtr + pojistkové jištění) do jednoho panelového prvku
• Parametry vhodné pro běžné síťové napájení 115/250VAC a proudové zatížení do 10A
• Montáž do panelu zjednodušuje konstrukci napájecího vstupu zařízení
• Uvedené certifikace (CE, RoHS) dle dostupných podkladů

Pokyny k instalaci a provozu

• Instalujte do odpovídajícího montážního otvoru v panelu a zajistěte mechanickou stabilitu dle konstrukce skříně.
• Dodržte správné zapojení vodičů LINE (L), NEUTRAL (N) a ochranného vodiče PE dle značení na modulu a dle schématu Vašeho zařízení.
• Výstupní stranu (LOAD) veďte na napájený obvod zařízení; vstupní stranu připojte k síťovému přívodu.
• Volbu a osazení pojistek provádějte dle požadavků aplikace a konstrukčních limitů zařízení.

Bezpečnostní upozornění

• Produkt je určen pro práci se síťovým napětím až 250VAC. Nesprávná instalace může vést k úrazu elektrickým proudem nebo k poškození zařízení.
• Montáž a zapojení musí provádět kvalifikovaná osoba v souladu s platnými normami a předpisy.
• Před jakýmkoli zásahem odpojte zařízení od napájení a ověřte nepřítomnost napětí.
• Zajistěte spolehlivé připojení ochranného vodiče PE.
