Trifazni omrežni EMI filter CW6B, 380 VAC

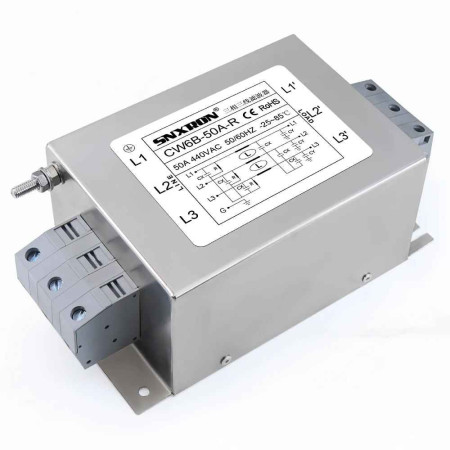

SNXRON CW6B-50A-R je trifazni omrežni EMI filter za 3-žične napajalne sisteme. Zasnovan je za dušenje visokofrekvenčnih motenj na daljnovodu med virom in bremenom. Zasnova s priključkom na priključni blok in kovinskim ohišjem je primerna za vgradnjo v industrijsko opremo, stikalne omarice in električne veje s frekvenčnimi pretvorniki, servo pogoni in drugo močnostno elektroniko.

Tehnične specifikacije

• Model: CW6B-50A-R
• Vrsta izdelka: Trifazni AC filter
• Konfiguracija: 3-fazna 3-žična
• Nazivna napetost: 380/440 V AC
• Nazivni tok: 50 A, 60 A, 70 A, 80 A, 85 A (odvisno od različice)
• Delovna frekvenca: 50/60 Hz
• Način povezave: priključni blok
• Montaža: pritrditev skozi montažne luknje
• Delovna temperatura: -25 do 85 °C
• Podnebna kategorija: 25/085/21
• Uhajalni tok: < 2,0 mA
• Dimenzijska različica: 6B
• Dimenzije: 226 ±2 mm × 110 ±1 mm × 80 ±1 mm
• Premer montažne luknje: 5 mm
• Ohišje: ponikljano
• Certifikat: CE, RoHS

Funkcije in lastnosti

• Filtriranje elektromagnetnih motenj v trifaznih daljnovodih.
• Zasnova za ločevanje vhodne in izhodne strani, označena z LINE in LOAD.
• Diagram na nalepki in v dokumentaciji prikazuje priključitev za trifazni, 3-žični sistem z zaščitno ozemljitvijo.
• Kovinski pokrov zagotavlja mehansko odpornost in pravilno ozemljitev filtra.
• Vijačna ozemljitvena sponka je del zasnove.
• Priključek s priključnim blokom omogoča fiksno priključitev žic v stikalni plošči ali napravi.

Idealno za

• Industrijski trifazni napajalni sistemi.
• Frekvenčni pretvorniki in servo pogoni.
• Stikala in razdelilne omare.
• Napajalne veje naprav, občutljivih na elektromagnetne motnje.
• Elektronske in energetske naprave v okoljih s povečanim pojavom radiofrekvenčnih motenj.

Vsebina paketa

• 1x EMI filter CW6B

Zakaj izbrati ta izdelek?

• Jasno namenjeno za uporabo v trifaznem, 3-žičnem omrežju 380/440 VAC.
• Priključek s priključnim blokom je primeren za fiksno vgradnjo v električno opremo.
• Osnovni električni, mehanski in instalacijski podatki so neposredno na voljo.
• Zasnova vključuje ločeno ozemljitev, ki je bistvena za pravilno delovanje EMI filtra.

Navodila za namestitev in uporabo

• Filter namestite med napajalno omrežje in zaščiteno napravo v skladu z oznakama LINE in LOAD.
• Zaščitni vodnik priključite na ozemljitveno točko filtra.
• Namestite na trdno površino s pomočjo pritrdilnih lukenj.
• Vhodne in izhodne žice napeljite ločeno, da zmanjšate širjenje motenj.
• Namestitev mora biti v skladu z električnim diagramom, prikazanim na nalepki izdelka.

Varnostno obvestilo

• Izdelek je zasnovan za trifazno napajanje 380/440 V AC. Nepravilno ravnanje lahko povzroči električni udar.
• Namestitev in priključitev mora izvesti oseba z ustreznimi električnimi kvalifikacijami.
• Pred namestitvijo, vzdrževanjem ali odklopom žic mora biti tokokrog izklopljen.
• Nepravilne vhodne, izhodne ali ozemljitvene povezave lahko povzročijo zmanjšano učinkovitost filtracije, pregrevanje ali poškodbo naprave.
• Filter uporabljajte le v območju pogojev, določenih za ta model.
