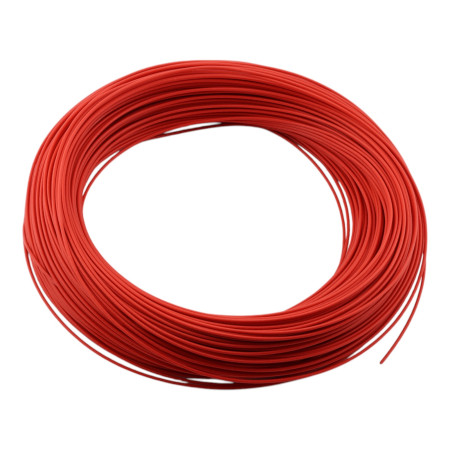

Vykurovací kábel Ø1,4 mm, teflónová izolácia, 5–48V DC

Vykurovací kábel ⌀1.4mm, 5-48V DC, teflónová izolácia

Odpor:

Množstevné zľavy

Množstvo:	Jednotková cena	Ušetríte
100+	0,95 €	10,59 €
500+	0,90 €	79,43 €

1,06 €

1,06 € bez DPH

1.059098 Bez DPH

(1,06 €/m)

Skladom

Množstvo:

Katalógový list

Popis

Vykurovací kábel s priemerom 1,4 mm je určený pre nízkonapäťové jednosmerné aplikácie v rozsahu 5–48 V DC, kde je požadovaný rovnomerný ohrev, mechanická ohybnosť a odolná izolácia. Vhodný je pre integráciu do vyhrievacích prvkov, ochranu proti zamŕzaniu, temperáciu menších plôch aj pre konštrukčné a servisné použitie v technických zariadeniach.

Technické špecifikácie

Typ produktu: odporový vykurovací kábel
Vonkajší priemer kábla: 1,4 mm
Napájanie: 5–48 V DC
Izolácia: fluoropolymérová, teflónového typu
Materiál vykurovacieho prvku: chrómnikol a meď
Dostupné varianty odporu: 0,3 / 1 / 1,4 / 3 / 4 / 5 / 8 / 10 / 15 / 20 / 25 / 40 Ohm/m
Teplotná odolnosť izolácie: až 200 °C
Maximálna dlhodobo znášaná teplota: až 250 °C
Prevedenie kábla: okrúhle
Predajná jednotka: 1 meter

Funkcie a vlastnosti

Určené na vytvorenie odporového ohrevu pri napájaní jednosmerným napätím
Teflónová izolácia zaisťuje dobrú tepelnú, chemickú a elektrickú odolnosť
Odolnosť voči olejom, kyselinám a zásadám
Izolácia s dobrou odolnosťou proti starnutiu a proti elektrickému oblúku
Ohybná konštrukcia vhodná na zabudovanie do menších zariadení a zostáv
Možnosť voľby odporu na meter podľa požadovaného výkonu a dĺžky kábla
Výkon závisí od napájacieho napätia, zvolenej dĺžky a odporu kábla

Ideálne pre

Vyhrievanie sedadiel a volantov
Chladničky, klimatizačnú techniku a odmrazovacie aplikácie
Vyhrievané vložky, obuv, odevy a textilné vykurovacie prvky
Elektrické prikrývky, podložky a menšie ohrevné plochy
Ochranu potrubia proti zamŕzaniu
Vyhrievanie okien a menších konštrukčných celkov
Inkubátory, chovateľské zariadenia a vybrané zdravotnícke zariadenia
Špeciálne nízkonapäťové vykurovacie aplikácie v prístrojovej technike

Obsah balenia

1x vykurovací kábel vo zvolenom odporovom variante
Dĺžka dodania zodpovedá objednanému množstvu v metroch

Prečo zvoliť tento produkt

Široký rozsah napájania pre nízkonapäťové DC aplikácie
Veľký výber odporových variantov pre návrh požadovaného výkonu
Kompaktný priemer 1,4 mm pre jednoduchú integráciu
Odolná fluoropolymérová izolácia pre prevádzku v náročnejšom prostredí
Vhodné riešenie pre technické, vývojové aj servisné použitie

Pokyny na inštaláciu a prevádzku

Pri návrhu je nutné správne zvoliť odpor na meter, dĺžku kábla a napájacie napätie
Orientačný výpočet výkonu: P = U × U / (L × R), kde U je napätie, L dĺžka kábla a R odpor v Ohm/m
Kábel inštalujte tak, aby bolo zaistené rovnomerné odvádzanie tepla do ohrievaného materiálu
Pri prevádzke zabráňte mechanickému poškodeniu izolácie a lokálnemu prehrievaniu.
Pre stabilnú a bezpečnú funkciu odporúčame použitie vhodného napájacieho zdroja a regulácie

Bezpečnostné upozornenie

Určené pre nízkonapäťové jednosmerné napájanie 5–48 V DC
Kábel nepripájajte na sieťové napätie 230 V AC
Pred uvedením do prevádzky overte elektrické parametre celej zostavy
Výsledná povrchová teplota závisí od výkonu, spôsobu inštalácie a podmienok odvodu tepla
Výrobok je určený ako komponent pre zabudovanie do zariadenia alebo technického celku

Tabuľka dát

Napätie: 5-48 V DC
Priemer: 1,2 - 1,4 mm
Farba: Červená
Počet žíl: 1
Minimálny polomer ohybu: 4 cm

Kalkulačka

Kalkulačka na výpočet výkonu vykurovacieho kábla

Napätie zdroja (V):

Dĺžka kábla (m):

Odpor kábla (Ω/m):

Prúd kábla (A):

Celkový výkon kábla (W):

Výkon (W/m):

Približná teplota kábla (°C):

Ako kalkulačka funguje?

Vstupné hodnoty
Používateľ zadá tri hlavné údaje:
- Napätie zdroja (V): Napätie, ktoré je dodávané do vykurovacieho kábla.
- Dĺžka kábla (m): Celková dĺžka vykurovacieho kábla.
- Odpor kábla (Ω/m): Odpor za jednotku dĺžky (zvyčajne v ohmoch na meter).
Výpočet celkového odporu
Kalkulačka najprv spočíta celkový odpor kábla podľa vzorca:
$R_{celkovo} = odpor na meter \times dĺžka kábla$
To znamená, že čím dlhší kábel, tým vyšší je celkový odpor.
Výpočet prúdu pomocou Ohmovho zákona
Podľa Ohmovho zákona platí:
$I = \frac{U}{R}$
Kde $U$ je napätie a $R$ je celkový odpor. Preto s rastúcou dĺžkou kábla (a tým aj s rastúcim odporom) klesá prúd, ktorý preteká káblom.
Výpočet celkového výkonu kábla
Celkový výkon, ktorý je do kábla dodávaný, sa vypočíta podľa vzorca:
$P = U \times I$
Keďže prúd $I$ klesá so zvyšujúcim sa odporom (a teda dĺžkou kábla), klesá aj celkový výkon $P$ .
Výpočet výkonu na 1 m kábla
Výkon na jednotku dĺžky (W/m) získame tak, že celkový výkon vydelíme dĺžkou kábla:
$P_{1m} = \frac{P}{dĺžka kábla}$
Tento údaj je dôležitý, pretože reálny ohrev kábla závisí na tom, koľko energie sa uvoľní na jeden meter. Ak je kábel veľmi dlhý, potom aj pri rovnakom napätí sa celkový výkon rozdelí na viac metrov a výkon na 1 m klesá.
Zobrazenie výsledkov
Kalkulačka následne zobrazí:
- Prúd kábla (A): Vypočítaný podľa Ohmovho zákona.
- Výkon kábla (W): Celkový výkon, t. j. dodávaný výkon do kábla.
- Výkon na 1 m (W/m): Rozdelený výkon na každý meter kábla.
- Približná teplota kábla: Kde sa namiesto číselnej hodnoty zobrazí text – ak je teplota nižšia alebo rovná 20 °C, zobrazí sa „Teplota okolia“, a ak je teplota rovná alebo vyššia ako 90 °C, zobrazí sa „Príliš vysoká!“. Výsledná hodnota je pri teplote okolia 20 °C.

Prečo sa výkon kábla so zvyšujúcou sa dĺžkou znižuje?

Zvyšovanie celkového odporu:
Odpor kábla sa udáva v ohmoch na meter. Keď predlžujete kábel, celkový odpor rastie lineárne s dĺžkou. Napríklad, ak je odpor 0,1 Ω/m a kábel má 10 metrov, celkový odpor bude 1 Ω; ak by kábel mal 100 metrov, odpor by bol 10 Ω.
Zníženie prúdu:
Keďže prúd $I$ je daný vzorcom $I = \frac{U}{R}$ , s vyšším odporom klesá prúd, ktorý preteká káblom. Menší prúd znamená, že sa do kábla dodáva menej energie.
Celkový výkon a výkon na 1 m:
Celkový výkon kábla je daný vzorcom $P = U \times I$ . Pri poklese prúdu teda celkový výkon tiež klesá. Navyše sa tento výkon rozdeľuje na celú dĺžku kábla. Preto, čím dlhší kábel, tým menší je výkon na jeden meter, čo priamo ovplyvňuje ohrev. Ak máte veľmi dlhý kábel, aj keď celkový výkon môže byť určitý, výkon na 1 m sa môže stať extrémne nízkym, čo znamená, že nedochádza k efektívnemu zohriatiu kábla.
