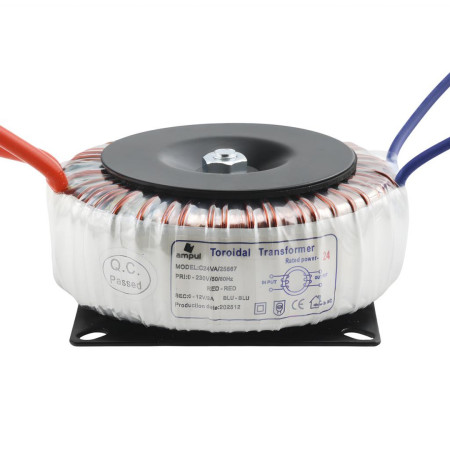

Toroidný transformátor 12V AC, 2A, 24VA – IP00, kompaktný
zoom_out_map
chevron_left chevron_right
Novinka

Toroidný transformátor, 12V AC, 2A, 24VA

38,44 €

38,44 € bez DPH

38.435021 Bez DPH

i
Výše uplatněné DPH je 0% pro zemi Spojené štáty.

Vrátane 0,03 € za recyklačný poplatok

check Skladom
Katalógový list

Kompaktný toroidný transformátor s výstupným napätím 12 V AC a prúdom 2 A je určený pre stabilné napájanie nízkonapäťových elektronických zariadení. Vďaka toroidnej konštrukcii ponúka vysokú účinnosť, nízke straty a minimálne elektromagnetické rušenie. Malé rozmery a tichá prevádzka ho predurčujú pre použitie v riadiacich systémoch, napájacích obvodoch aj technických projektoch.

Technické špecifikácie

  • Výkon: 24 VA
  • Vstupné napätie (primárne napätie): 230 V AC
  • Vstupná frekvencia: 50 / 60 Hz
  • Výstupné napätie (sekundárne napätie): 12 V AC
  • Výstupný prúd (max. prúd sekundárneho napätia): 2 A
  • Konštrukcia: toroidný transformátor
  • Stupeň krytia: IP00
  • Rozmery: 80x80×38mm
  • Rozstup monážnych otvorov na plechovej základni: 60x60mm
  • Hmotnosť: 750 g

Funkcie a vlastnosti

  • Toroidné jadro s nízkymi stratami a vysokou účinnosťou
  • Veľmi nízke elektromagnetické rušenie
  • Tichá prevádzka bez vibrácií a mechanického brumu
  • Farebne rozlíšené vodiče pre ľahké zapojenie
  • Galvanické oddelenie primárnej a sekundárnej strany
  • Vhodný pre trvalú prevádzku

Ideálne pre

  • Napájanie riadiacej a ovládacej elektroniky
  • Reléové a spínacie obvody
  • LED napájacie a pomocné obvody
  • Audio a signálové aplikácie
  • Laboratórne a hobby projekty

Obsah balenia

  • Toroidný transformátor 12 V AC / 2 A

Prečo zvoliť tento produkt

  • Kompaktné rozmery pri výkone 24 VA
  • Stabilné výstupné napätie pri plnom zaťažení
  • Dlhá životnosť a vysoká prevádzková spoľahlivosť
  • Jednoduchá montáž a bezpečná prevádzka
  • Vhodný pre profesionálne aj technické použitie
OEM
AM2969
85044090
Vstupné napätie
230 V AC
Výstupné napätie
12 V AC
Výstupný prúd
2 A
Výkon
24 VA
Frekvencia
50-60 Hz
Krytie
IP00

Úvod

Tento manuál poskytuje všeobecné pokyny pre inštaláciu a údržbu spínaných napájacích zdrojov. Je dôležité dodržiavať všetky bezpečnostné pokyny a prípadne konzultovať špecifické inštrukcie s predajcom.

1. Bezpečnostné pokyny

  • Odborná inštalácia – Inštaláciu a údržbu napájacieho zdroja by mal vykonávať kvalifikovaný personál s príslušnými znalosťami a skúsenosťami v oblasti elektrotechniky.
  • Odpojenie od siete – Pred začatím akýchkoľvek prác na napájacom zdroji vždy odpojte zariadenie od elektrickej siete a zabezpečte, aby nedošlo k neúmyselnému pripojeniu.
  • Ochranné pomôcky – Pri manipulácii s napájacím zdrojom používajte vhodné osobné ochranné prostriedky, ako sú izolačné rukavice a ochranné okuliare.
  • Uzemnenie – Uistite sa, že napájací zdroj je správne uzemnený, aby bola zabezpečená bezpečnosť a správna funkcia zariadenia.

2. Inštalácia napájacieho zdroja

  • Umiestnenie – Inštalujte napájací zdroj v suchom, dobre vetranom priestore, chránenom pred priamym slnečným žiarením, vlhkosťou a extrémnymi teplotami.
  • Montáž – Upevnite napájací zdroj na pevnú plochu pomocou vhodných upevňovacích prvkov, ktoré zabezpečia stabilitu a minimalizujú vibrácie.
  • Priestor pre chladenie – Zabezpečte dostatočný priestor okolo napájacieho zdroja pre odvod tepla a správnu ventiláciu, aby nedošlo k prehriatiu zariadenia.

3. Elektrické pripojenie

  • Vstupné pripojenie – Napájací zdroj pripojte k elektrickej sieti podľa nasledujúcich označení:
    • L (Live): Fázový vodič (zvyčajne hnedý alebo čierny)
    • N (Neutral): Neutrálny vodič (zvyčajne modrý)
    • Zem (symbol uzemnenia): Ochranný vodič (zvyčajne zeleno-žltý)
  • Výstupné pripojenie – Napájací zdroj môže mať jednu alebo viac výstupných svoriek označených ako V+ a V-. Ak je k dispozícii viac výstupných svoriek a je požadovaný plný výkon zdroja, je potrebné tieto výstupy prepojiť paralelne, aby bola zabezpečená rovnomerná distribúcia prúdu.

4. Údržba napájacieho zdroja

  • Pravidelné kontroly – Vykonávajte pravidelné vizuálne kontroly napájacieho zdroja, aby ste zistili prípadné známky poškodenia, ako sú prehriatie, korózia alebo uvoľnené spoje.
  • Čistenie – Udržujte napájací zdroj čistý a bez prachu. Pred čistením vždy odpojte zariadenie od siete. Na čistenie použite suchú alebo mierne navlhčenú handru. Nepoužívajte agresívne čistiace prostriedky.
  • Kontrola ventilácie – Uistite sa, že ventilačné otvory nie sú zablokované a ventilátory (ak sú prítomné) fungujú správne.
  • Testovanie funkčnosti – Pravidelne testujte výstupné napätie a prúd, aby bola zabezpečená správna funkcia napájacieho zdroja.

5. Upozornenia

  • Nebezpečenstvo úrazu elektrickým prúdom – Napájacie zdroje pracujú s vysokým napätím, ktoré môže spôsobiť vážne zranenie alebo smrť. Vždy dodržiavajte bezpečnostné pokyny a postupy.
  • Opravy – Akékoľvek opravy by mali byť vykonávané iba kvalifikovaným personálom. Nepokúšajte sa o opravy bez potrebnej kvalifikácie.
  • Výmena komponentov – Pri výmene komponentov používajte iba originálne náhradné diely odporúčané výrobcom.

Dodržiavaním vyššie uvedených pokynov zabezpečíte bezpečný a spoľahlivý chod spínaného napájacieho zdroja.

Importér pre EÚ: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Česká republika,
