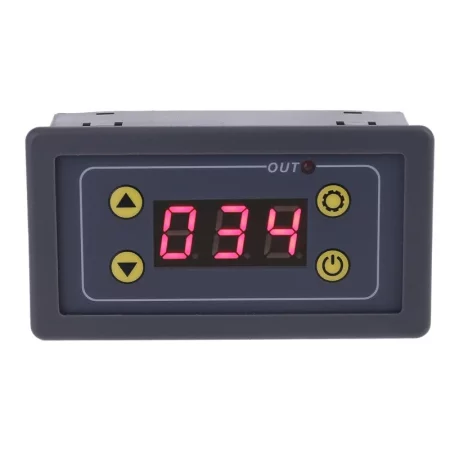

Modul časového oneskorenia digitálny 0.1s - 16 hodín, 5V

Modul časového oneskoreného spínania. Digitálny displej s červeným podsvietením. Možnosť slučkovania.

Napájacie napätie: 5V DC
Prevádzkový prúd: <150 mA
Max. spínané napätie: 30V DC
Max. spínaný prúd: 10 A
Prevádzková teplota: -10 až 60 °C
Rozmery: 79 x 43 x 26 mm
Montážny otvor: 73 x 39mm
Váha: 40g

Návod:
T1 pre nastavenie času: Priamym stlačením tlačidla plus alebo mínus nastavte T1, údaje sa automaticky zapamätajú 5 s po nastavení a spustí sa časovanie.

T2 pre nastavenie času: Krátko stlačte tlačidlo nastavenia, display začne blikať, v tomto pre čase stlačte tlačidlo pre zvýšenie alebo zníženie pre nastavenie T2, 5 sekúnd po dokončení nastavenia sa spustí automatická pamäť.

Ak potrebujete počas prevádzky časovanie zastaviť, stlačte tlačidlo stop, aby ste relé zastavili a resetovali dáta. Opätovným stlačením tlačidla stop relé znovu spustíte.

Keď relé normálne skončí, stlačte tlačidlo stop pre opätovné spustenie.

Pre časový rozsah: automatické prepínanie rozsahu. Predvolený rozsah sú sekundy. Znížte číslo na 0, pokračujte stlačením tlačidla pre zníženie, rozsah sa automaticky prepne na 99,9 s; pridajte číslo na 999, pokračujte stlačením tlačidla pre zvýšenie, rozsah sa automaticky prepne na 0,0,0.

Formát čísla je nasledujúci
XX X - časový rozsah 0,01s
X XX - časový rozsah 0,1s
XX X - časový rozsah 1s
XXX - časový rozsah 1min

Napríklad: Nastavte T1=8.88, regulátor bude odpočítavať po 0,01s, T2=8.8.8, regulátor bude odpočítavať po 1 minúte.
Nastavenie pracovného režimu: Užívatelia môžu nastaviť 6 pracovných režimov.
Dlhým stlačením klávesu pre nastavenie vstúpte do parametra P-0 a stlačením klávesu pre plus alebo mínus na aktuálnom rozhraní nastavte požadovaný pracovný režim.

P-0: Relé sa vypne po uplynutí oneskorenia T1 a skončí.
P-1: Relé je zopnuté po časovom oneskorení T1 a ukončí sa
P-2: Relé je zopnuté po oneskorení T1 a rozopnuté po oneskorení T2 a končí.
P-3: Relé sa rozopne po časovom oneskorení T1 a potom zopne po časovom oneskorení T2 a skončí.
P-4: Relé je zopnuté po časovom oneskorení T1 a potom rozopnuté po časovom oneskorení T2, slučka
P-5: Relé sa rozopne po časovom oneskorení T1 a potom zopne po časovom oneskorení T2 a slučka sa uzavrie.
