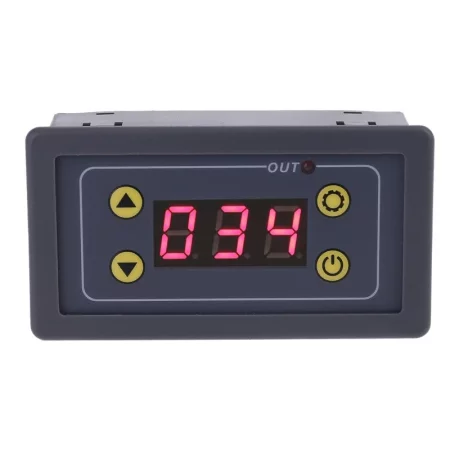

Módulo de retardo de tiempo digital 0,1 s - 16 horas, 5 V

Módulo de conmutación con retardo. Pantalla digital con retroiluminación roja. Posibilidad de conexión en bucle.

Tensión de alimentación: 5 V CC
Corriente de funcionamiento: <150 mA
Tensión máxima de conmutación: 30 V CC
Corriente de conmutación máxima: 10 A
Temperatura de funcionamiento: -10 a 60°C
Dimensiones: 79 x 43 x 26 mm
Orificio de montaje: 73 x 39 mm
Peso: 40g

Instrucciones:
T1 para configuración de tiempo: Presione directamente el botón más o menos para configurar T1, los datos se memorizarán automáticamente 5 segundos después de la configuración y comenzará la cronometración.

T2 para configuración de tiempo: Presione brevemente el botón de configuración, la pantalla comenzará a parpadear, en este momento, presione el botón de aumento o disminución para configurar T2, 5 segundos después de que se complete la configuración, se iniciará la memoria automática.

Si necesita detener la temporización durante el funcionamiento, pulse el botón de parada para detener el relé y restablecer los datos. Pulse el botón de parada de nuevo para reiniciar el relé.

Cuando el relé esté normalmente terminado, presione el botón de parada para reiniciar.

Para el rango de tiempo: cambio automático de rango. El rango predeterminado es segundos. Reduzca el número a 0 y mantenga presionado el botón de disminución para que el rango cambie automáticamente a 99,9 s; sume el número a 999 y mantenga presionado el botón de aumento para que el rango cambie automáticamente a 0,0,0.

El formato del número es el siguiente
XX X--rango de tiempo 0,01 s
X XX--rango de tiempo 0,1 s
XX X--rango de tiempo 1s
XXX--rango de tiempo 1min

Por ejemplo: establezca T1=8.88, el controlador realizará una cuenta regresiva después de 0.01s, T2=8.8.8, el controlador realizará una cuenta regresiva después de 1 minuto.
Configuración del modo de trabajo: los usuarios pueden configurar 6 modos de trabajo.
Mantenga presionada la tecla de configuración para ingresar al parámetro P-0 y presione la tecla más o menos en la interfaz actual para configurar el modo de trabajo deseado.

P-0: El relé se apaga una vez transcurrido el retardo T1 y finaliza.
P-1: El relé se activa después del retardo de tiempo T1 y finaliza
P-2: El relé se cierra después del retardo T1 y se abre después del retardo T2 y finaliza.
P-3: El relé se abre después de un retardo de tiempo de T1 y luego se cierra después de un retardo de tiempo de T2 y finaliza.
P-4: El relé se cierra después de un retardo de tiempo de T1 y luego se abre después de un retardo de tiempo de T2, bucle
P-5: El relé se abre después de un retardo de tiempo de T1 y luego se cierra después de un retardo de tiempo de T2 y el bucle se cierra.
