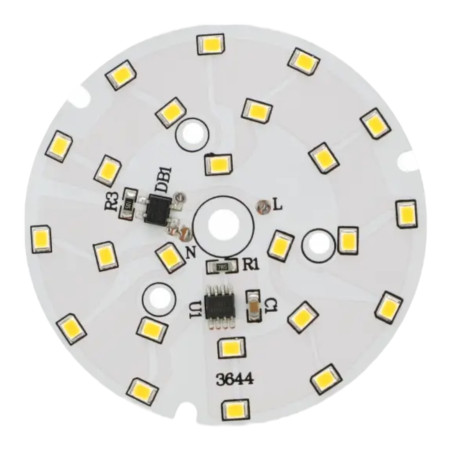

Okrogli LED modul 12W, ⌀74mm, 220-240V AC

Okrogli LED modul za neposredno uporabo v svetilkah, ki se napajajo iz omrežja. Zaradi kompaktnega premera 74 mm je primeren za popravilo in izdelavo svetilk, kjer je potrebna preprosta integracija LED tiskanega vezja in širok kot svetlobnega snopa.

Tehnične specifikacije

• Koda: AM9702
• Poraba energije: 12 W
• Napajanje: 170–275 V AC
• Tip LED diode: SMD 2835
• Število LED diod: 24
• Zunanji premer: 74 mm
• Kot snopa: 120–130°
• Svetlobna intenzivnost: 960–1080 lm
• Barva svetlobe (različice): toplo bela (3000–3500 K), hladno bela (6000–6500 K)

Funkcije in lastnosti

• LED modul na tiskanem vezju za montažo v svetilke
• Širok kot snopa, primeren za površinsko in difuzno osvetlitev
• Možnost izbire barvne temperature glede na različico izdelka
• Pomembno: modul ne vsebuje žic ali priključne sponke; žice je treba spajkati neposredno na tiskano vezje LED modula.

Idealno za

• Popravila in remont svetilk, ki se napajajo iz električnega omrežja
• Vgradne in stropne svetilke z omejenim prostorom (Ø74 mm)
• Tehnične svetilke, razsvetljava za delavnice in komunalne storitve
• Izdelava prototipov in svetil po meri

Vsebina paketa

• 1× okrogel LED modul Ø74 mm

Zakaj izbrati ta izdelek?

• Določeni električni parametri za omrežno napajanje v območju 170–275 V AC
• Kompaktna velikost in standardna montaža SMD 2835 za običajne svetlobne aplikacije
• Širok kot snopa za enakomerno porazdelitev svetlobe
• Možnost izbire tople ali hladne bele barve glede na zahteve uporabe

Navodila za namestitev in uporabo

• Modul namestite na mehansko trdno in toplotno primerno podlago; pri načrtovanju svetilke je treba zagotoviti odvajanje toplote glede na konstrukcijo in obratovalne pogoje.
• Žice priključite tako, da jih spajkate na za to namenjene kontaktne ploščice na tiskanem vezju; uporabite žice z ustrezno izolacijo za omrežno napetost.
• Pred namestitvijo preverite prostorske možnosti svetilke (premer 74 mm) in se izogibajte stiku modula s prevodnimi deli brez izolacije.
• Po namestitvi preverite mehansko pritrditev, izolacijo in delovanje, preden jo trajno zaženete.

Varnostno obvestilo

• Izdelek je zasnovan za napajanje iz električnega omrežja; deluje z nevarnimi napetostmi v območju 170–275 V AC. Nepravilno ravnanje lahko povzroči električni udar, opekline ali požar.
• Vsa priključitvena in namestitvena dela izvajajte samo, ko je napajanje odklopljeno in preden preverite, ali je naprava brez napetosti.
• Montažo in servisiranje mora izvajati usposobljena oseba z znanjem dela z nizkonapetostno električno opremo.
• Modula ne vklapljajte zunaj svetilke ali brez ustrezne mehanske zaščite; izogibajte se stiku z deli pod napetostjo in spajkalnimi mesti.
• Modul ne vsebuje žic ali priključne sponke; nepravilno spajkanje ali nezadostna izolacija priključkov lahko povzroči kratek stik, pregrevanje ali električni udar.
• Zagotovite zadostne izolacijske razdalje in mehansko razbremenitev priključenih žic, da preprečite zrahljanje spajkanih spojev.
• Modula ne uporabljajte v okoljih z visoko vlažnostjo ali na mestih, kjer lahko pride do kondenzacije, razen če zasnova svetilke zagotavlja ustrezno zaščito.
• Modula ne prekrivajte s toplotnoizolacijskimi materiali in ne omejujte odvajanja toplote; previsoka temperatura lahko skrajša življenjsko dobo ali povzroči okvaro.
• Če so plošča, LED diode ali vodniki poškodovani, modula ne uporabljajte več in ga umaknite iz uporabe.
