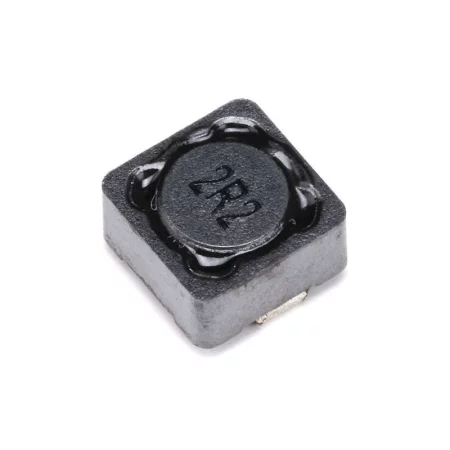

SMD močnostna dušilka CDRH74 – različne induktivnosti
zoom_out_map
chevron_left chevron_right

Dušilka CDRH74

0,38 €

0,38 € excl. VAT

0.375809 Brez DDV

i
Višina obračunanega DDV je 0% za državo Združene države Amerike.
check Na zalogi
Katalogni list

SMD močnostna dušilka CDRH74

SMD dušilka serije CDRH74 je zasnovana za stikalne napajalnike, DC/DC pretvornike in filtrirne tokokroge. Zaščitena zasnova s feritnim jedrom zagotavlja nizke elektromagnetne motnje, visoko tokovno nosilnost in stabilne parametre v širokem območju induktivnosti.

Tehnične specifikacije

  • Konstrukcija: zaščitena močnostna dušilka
  • Montaža: SMD
  • Dimenzije: 7,5 × 7,5 × 4,5 mm
  • Teža: 1,6 g
  • Toleranca induktivnosti: ±20%
  • Preskusna frekvenca: 100 kHz / 0,3 V
  • Delovna temperatura: od −40 °C do +85 °C
  • Temperatura skladiščenja: od −55 °C do +125 °C
  • Izolacijska upornost: 100 MΩ
  • Zaščita: IP00

Pregled razpoložljivih variant CDRH74

Oznaka Induktivnost (µH) Enosmerna upornost (Ω) maks. Nasičeni tok Isat (A) Nazivni tok Irms (A)
CDRH74-1R0M 1 0,017 8,0 5,0
CDRH74-2R2M 2.2 0,024 6,0 4,0
CDRH74-3R3M 3.3 0,030 4,8 3,5
CDRH74-4R7M 4,7 0,040 4.2 3.1
CDRH74-6R8M 6,8 0,050 2,8 2.2
CDRH74-100M 10 0,065 2,5 1,84
CDRH74-150M 15 0,090 2.0 1,47
CDRH74-220M 22 0,130 1,8 1,23
CDRH74-330M 33 0,160 1,5 0,96
CDRH74-470M 47 0,230 1.3 0,88
CDRH74-560M 56 0,250 1.2 0,8
CDRH74-680M 68 0,310 1.1 0,7
CDRH74-101M 100 0,430 0,9 0,6
CDRH74-121M 120 0,600 0,8 0,5
CDRH74-151M 150 0,700 0,7 0,46
CDRH74-221M 220 0,950 0,5 0,35
CDRH74-331M 330 1.350 0,4 0,32
CDRH74-471M 470 2.200 0,35 0,26
CDRH74-681M 680 2.700 0,3 0,2
CDRH74-102M 1000 4.300 0,28 0,18
CDRH74-152M 1500 4.500 0,1 0,1

Funkcije in lastnosti

  • Zaščitena zasnova za zmanjšanje elektromagnetnih motenj
  • Nizka upornost navitja za enosmerni tok
  • Visoka odpornost na nasičen tok
  • Primerno za visokofrekvenčna preklopna vezja

Idealno za

  • DC/DC pretvorniki
  • Preklopni napajalniki
  • LED gonilniki
  • Filtrirna in gladilna vezja

Vsebina paketa

  • 1× SMD dušilka CDRH74

Zakaj izbrati ta izdelek?

  • Celotna ponudba induktorjev v enem paketu
  • Tehnični parametri neposredno v skladu s proizvodnim podatkovnim listom
  • Visoka zanesljivost in mehanska odpornost
OEM
AM7487-4R7-47-UH
85411000
Toleranca
20%
