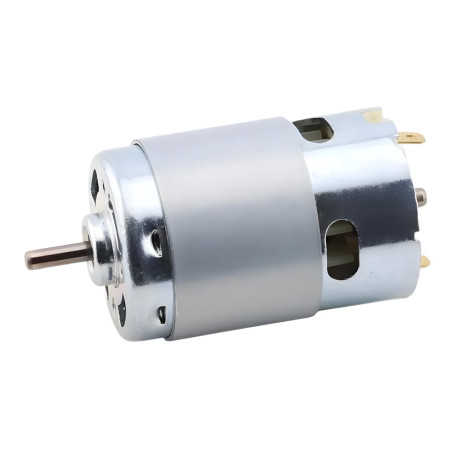

Enosmerni motor 895, 12/24V, dvojni kroglični ležaj

Krtačni enosmerni motor velikosti 895 je zasnovan za aplikacije, ki zahtevajo kompakten pogon z visoko hitrostjo. Primeren je za napajanje z 12 V ali 24 V enosmernim tokom in za zasnove, kjer je potreben preprost nadzor hitrosti prek PWM in stabilna mehanska opora gredi.

Tehnične specifikacije

• Napajalna napetost (odvisno od različice: 12 V DC / 24 V DC
• Nazivna hitrost (odvisno od različice): 3000, 6000, 7500, 10000, 15000, 20000 vrt/min
• Tip motorja: DC krtačni
• Konstrukcija: permanentni magnet
• Ležaj: dvojni kroglični ležaj
• Številka modela: 895
• Dimenzije ohišja motorja: dolžina 72 mm, premer 50 mm
• Gred: premer 5 mm, izboklina 16 mm
• Premer sprednjega dela (sprednji del): 18 mm
• Razmik med zatiči na hrbtni strani: 6 mm
• Delovni tok: 7–12 A
• Zagonski tok: 12 A
• Tok brez obremenitve: 1,2–1,5 A
• Tok obremenitve: 12–18 A
• Trajni tok (določen s strani proizvajalca): 10–20 A
• Zaščitna funkcija: odporna proti kapljanju

Funkcije in lastnosti

• Komutacija krtačk za enostavno napajanje in krmiljenje
• Visoka hitrost za pogone, ki zahtevajo hiter odziv
• Dvojni kroglični ležaj za stabilnejše delovanje in večjo odpornost na radialne obremenitve
• Permanentni magnet za kompaktno zasnovo
• Priključki z označeno polarnostjo: pozitivni kontakt (dve zarezi), negativni kontakt (ena zareza)

Idealno za

• Naredi sam in prototipni pogoni za 12 V / 24 V DC
• Majhni mehanizmi, zobniki in pogonske enote z regulacijo hitrosti
• Modelarstvo in hobi konstrukcije, ki zahtevajo višje hitrosti
• Ventilatorji, centrifugalne aplikacije in drugi rotacijski mehanizmi glede na mehansko zasnovo

Vsebina paketa

• Enosmerni motor 895 (1 kos)

Zakaj izbrati ta izdelek?

• Podpira dve običajni možnosti napajanja: 12 V in 24 V DC
• Določene mehanske dimenzije za lažjo integracijo v strukturo
• Kroglični ležaj, primeren za aplikacije z višjimi hitrostmi
• Enostavna električna povezava in možnost krmiljenja s PWM krmilnikom

Navodila za namestitev in uporabo

• Zagotovite napajanje z zadostno tokovno rezervo glede na zagonski tok motorja.
• Za nadzor hitrosti uporabite PWM krmilnik, zasnovan za enosmerne motorje, in ustrezno tokovno obremenitev.
• Med montažo zagotovite poravnavo gredi in pravilno mehansko namestitev, da preprečite prekomerno obremenitev ležajev.
• Preverite polarnost povezave v skladu z oznakami na priključkih.

Varnostno obvestilo

• Motor je vrteča se naprava; zagotovite, da so gibljivi deli pokriti in se izogibajte stiku z gredjo in vrtečimi se elementi.
• Nepravilna velikost žic in vira napajanja lahko povzroči pregrevanje; uporabite ustrezne preseke žic in varovalke.
• Ne uporabljajte blokiranega motorja; to lahko povzroči znatno povečanje toka in poškoduje motor ali napajalnik.
