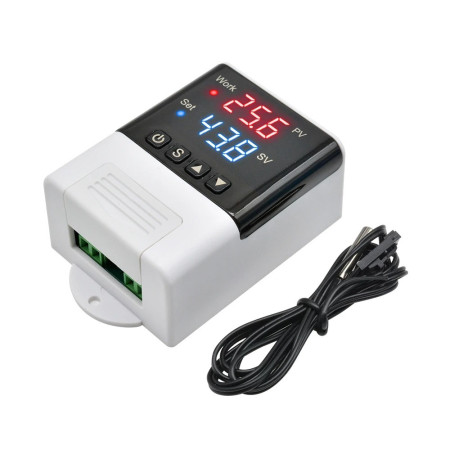

Termostat digital DTC1110 cu senzor extern -40°C - +99°C, 230V

11,79 €

11,79 € fără TVA

11.786835 Fara TVA

Inclusiv 0,07 € pentru ecotaxa

În stoc la furnizor

Cantitate

Descărcați PDF

Descriere

DTC1110 este un termostat digital avansat care oferă o soluție fiabilă pentru controlul temperaturii într-o gamă largă de aplicații. Datorită designului său modern, preciziei ridicate și exploatării ușoare, este o alegere ideală pentru case, ateliere, operațiuni industriale și alte medii.

Caracteristici cheie:

Aplicație largă: Poate fi utilizat în diverse domenii, de la automatizare la domiciliu până la aplicații industriale.
Design sigur: carcasa din material ABS neinflamabil asigură o funcționare sigură și fiabilă.
Precizie ridicată: Măsurarea temperaturii cu o abatere de numai ±1 °C.
Control inteligent: folosește feedbackul de temperatură pentru un control mai precis.

Specificatii:

Model: DTC1110
Putere: AC 110-220V
Interval de temperatură: de la -40 °C la +99 °C
Precizia măsurării: ±1 °C (-40 °C până la +70 °C)
Lungime senzor: 100 cm
Dimensiuni: 93 x 56 x 34 mm
Capacitate de ieșire:
- Răcire: 10 A/250 VAC
- Încălzire: 10 A/250 VAC

Configurare și operare simplă:

Reglarea parametrilor: Setați temperatura dorită sau reglați parametrii apăsând butonul.
Moduri de încălzire și răcire: Comutare automată între moduri în funcție de limitele de temperatură setate.
Indicatori: Afișajul digital arată temperatura curentă și starea dispozitivului.

Caracteristici avansate:

Memorie setări: Restabiliți setările implicite atunci când sunt detectate erori sau pană de curent.
Alarme: Semnalizare automată în caz de supraîncălzire sau defecțiune a senzorului (afișare „HHH” sau „LLL”).
Calibrarea temperaturii: Posibilitatea de reglare fină a măsurătorii în intervalul de la -10 °C la +10 °C.

Instructiuni de siguranta:

Efectuați toate modificările de cablare numai când sursa de alimentare este deconectată.
Țineți senzorul departe de cablurile de alimentare pentru a evita interferențele.
Nu utilizați termostatul într-un mediu umed sau în apropierea surselor de interferențe electromagnetice puternice.

Continutul pachetului:

1x termostat digital DTC1110
1x sonda de temperatura

Fisa tehnica

Tensiune: 220-240 V AC
Temperatura de pornire: -50°C - 99 °C
Acoperi: IP22
Tipul sondei: NTC 3950 10K, 1%

Manual

Specificația produsului

Numele produsului:	Termostat
Model:	DTC1110
Tensiunea de intrare:	AC 110-220V
Gama de temperaturi:	-40°C până la 99°C

Precizia:	±1°C (-40 până la 70°C)
Lungimea cablului senzorului:	100 cm
Tipul senzorului:	NTC 10K
Dimensiuni:	93mm × 56mm × 34mm
Ieșire:	10A/250VAC (răcire/încălzire)

Metoda de setare

Setarea de bază a temperaturii

Când termostatul funcționează normal, apăsați scurt tasta S, valoarea temperaturii setate clipește, modificați parametrul temperaturii setate cu tastele ∧ sau ∨.

Setarea avansată a parametrilor

Intrarea în modul de modificare a parametrilor: Apăsați și mențineți apăsată tasta S mai mult de 3 secunde
Navigarea în meniu: Tubul digital afișează codul primului element din meniu HC
Selectarea elementului din meniu: Apăsați scurt din nou S pentru a ajusta codul elementului din meniu
Ajustarea valorii: Apăsați scurt tasta ∧ sau ∨ pentru a crește sau scădea valoarea de setare a parametrului meniului curent

Restaurarea setărilor din fabrică

Apăsați și mențineți apăsate tastele ∧ și ∨ pentru a restabili parametrii la setările din fabrică.

Instrucțiuni de funcționare

Pornirea/oprirea

Oprire: Când termostatul funcționează normal, apăsați și mențineți apăsată tasta de pornire mai mult de 3 secunde pentru a opri termostatul

Pornire: Când termostatul este oprit, apăsați scurt tasta de pornire pentru a porni termostatul

Afișaj

Când termostatul funcționează normal, tubul digital afișează valoarea actuală de măsurare a temperaturii.

Moduri de funcționare

Modul de încălzire

Activare: Când temperatura măsurată ≤ valoarea temperaturii setate - valoarea diferenței de temperatură setate

Indicatorul Work se aprinde
Contactul normal deschis al releului se închide

Indicatorul Work clipește: Indică faptul că compresorul se află în starea de protecție întârziată

Dezactivare: Când temperatura măsurată ≥ valoarea de setare a temperaturii

Indicatorul Work se stinge
Contactul normal deschis al releului se deconectează

Modul de răcire

Activare: Când temperatura măsurată ≥ valoarea temperaturii setate + valoarea diferenței de temperatură setate

Indicatorul Work se aprinde
Contactul normal deschis al releului se închide

Indicatorul Work clipește: Indică faptul că compresorul se află în starea de protecție întârziată

Dezactivare: Când temperatura măsurată ≤ valoarea de setare a temperaturii

Indicatorul Work se stinge
Contactul normal deschis al releului se deconectează

Starea indicatorilor

Work indicator

● Aprins: funcționează
● Clipește: întârziere

Set indicator

● Aprins: setarea parametrilor

Repararea datelor sistemului

Verificarea sistemului la pornire

După pornirea termostatului, verificați mai întâi dacă setările parametrilor sunt corecte. Dacă se detectează o eroare, se afișează Er. În acest moment, apăsați orice tastă pentru a restabili setările implicite ale parametrilor și pentru a funcționa normal. Se recomandă resetarea parametrilor în acest moment.

Alarma de defecțiune a senzorului

Cauza: Când circuitul sondei de temperatură are o defecțiune de scurtcircuit sau circuit deschis

Afișaj: LLL pe tubul digital

Soluție: După eliminarea defecțiunii, apăsați orice tastă pentru a reveni la modul normal de funcționare

Comportament: Termostatul activează modul de alarmă pentru defecțiunea sondei și închide toate stările de execuție

Alarma de depășire a limitei de temperatură

Cauza: Când măsurarea temperaturii depășește gama de măsurare a temperaturii

Afișaj: HHH pe tubul digital

Soluție: Când temperatura revine la gama normală de măsurare, apăsați orice tastă pentru a reveni la modul normal de funcționare

Comportament: Termostatul pornește modul de alarmă pentru defecțiunea de depășire a limitei de temperatură și închide toate stările de execuție

Reguli de siguranță

⚠️ PERICOL

Cablarea corectă: Distingeți strict conductorul senzorului, cablul de alimentare și interfața releului de ieșire - nu pot fi conectate greșit
Protecția releului: Releul nu trebuie să fie supraîncărcat
Deconectarea alimentării: Toate modificările de cablare trebuie făcute cu alimentarea deconectată

⚠️ ATENȚIE

Mediu: Acest termostat este interzis să fie folosit în apă sau într-un mediu excesiv de umed
Condițiile de funcționare: Interzis să fie folosit la temperaturi ridicate, interferențe electromagnetice puternice și mediu puternic coroziv

ℹ️ NOTĂ

Alimentarea: Tensiunea de alimentare trebuie să fie în concordanță cu tensiunea marcată pe termostat și să asigure stabilitatea tensiunii de alimentare
Instalarea: Pentru a evita posibilele interferențe, se recomandă ca conductorii senzorului să fie păstrați la o distanță adecvată de linia de alimentare
