Termostato digital DTC1110 con sensor externo y alta precisión
zoom_out_map
chevron_left chevron_right

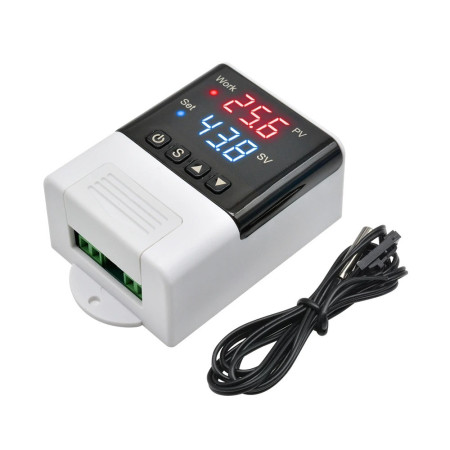

Termostato digital DTC1110 con sensor externo -40°C - +99°C, 230V

11,79 €

11,79 € sin IVA

11.786835 Impuestos excluidos

i
El tipo de IVA aplicado es 0% para el país Estados Unidos.

Incluyendo 0,07 € para la ecotasa

new_releases En stock en el proveedor
Hoja de catálogo

El DTC1110 es un termostato digital avanzado que proporciona una solución confiable para el control de temperatura en una amplia gama de aplicaciones. Gracias a su diseño moderno, alta precisión y fácil operación, es una opción ideal para hogares, talleres, operaciones industriales y otros entornos.

Características clave:

  • Amplia aplicación: Se puede utilizar en diversos campos, desde la domótica hasta aplicaciones industriales.
  • Diseño seguro: la carcasa hecha de material ABS no inflamable garantiza un funcionamiento seguro y fiable.
  • Alta precisión: Medición de temperatura con una desviación de sólo ±1 °C.
  • Control inteligente: utiliza retroalimentación de temperatura para un control más preciso.

Presupuesto:

  • Modelo: DTC1110
  • Energía: CA 110-220V
  • Rango de temperatura: -40 °C a +99 °C
  • Precisión de medición: ±1 °C (-40 °C a +70 °C)
  • Longitud del sensor: 100 cm
  • Dimensiones: 93x56x34mm
  • Capacidad de salida:
    • Refrigeración: 10 A/250 VCA
    • Calefacción: 10 A/250 VCA

Configuración y operación simples:

  • Ajuste de parámetros: Establezca la temperatura deseada o ajuste los parámetros manteniendo pulsado el botón.
  • Modos de calefacción y refrigeración: Cambio automático entre modos según los límites de temperatura establecidos.
  • Indicadores: La pantalla digital muestra la temperatura actual y el estado del dispositivo.

Funciones avanzadas:

  • Memoria de configuración: restaura la configuración predeterminada cuando se detectan errores o cortes de energía.
  • Alarmas: Señalización automática en caso de sobrecalentamiento o fallo del sensor (visualización "HHH" o "LLL").
  • Calibración de temperatura: Posibilidad de ajustar la medición en el rango de -10 °C a +10 °C.

Instrucciones de seguridad:

  1. Realice todos los cambios de cableado sólo cuando la fuente de alimentación esté desconectada.
  2. Mantenga el sensor alejado de los cables de alimentación para evitar interferencias.
  3. No utilice el termostato en un ambiente húmedo o cerca de fuentes de fuertes interferencias electromagnéticas.

Contenido del paquete:

  • 1x termostato digital DTC1110
  • 1x sonda de temperatura
OEM
AM7416
90321020
Tensión
220-240 V AC
Temperatura inicial
-50°C - 99 °C
Cobertura
IP22
Tipo de sonda
NTC 3950 10K, 1%

Especificación del producto

Nombre del producto: Termostato
Modelo: DTC1110
Voltaje de entrada: AC 110-220V
Rango de temperatura: -40°C a 99°C
Precisión: ±1°C (-40 a 70°C)
Longitud del cable del sensor: 100 cm
Tipo de sensor: NTC 10K
Dimensiones: 93mm × 56mm × 34mm
Salida: 10A/250VAC (refrigeración/calefacción)

Método de configuración

Configuración básica de temperatura

Cuando el termostato funciona normalmente, presione brevemente la tecla S, el valor de temperatura configurado parpadea, modifique el parámetro de temperatura configurado con las teclas ∧ o ∨.

Configuración avanzada de parámetros

  1. Entrar en modo de modificación de parámetros: Mantenga presionada la tecla S durante más de 3 segundos
  2. Navegación del menú: El tubo digital muestra el código del primer elemento del menú HC
  3. Selección del elemento del menú: Presione brevemente S de nuevo para ajustar el código del elemento del menú
  4. Ajuste de valor: Presione brevemente la tecla ∧ o ∨ para aumentar o disminuir el valor de configuración del parámetro del menú actual

Restaurar configuración de fábrica

Instrucciones de funcionamiento

Encendido/apagado

Apagar: Cuando el termostato funciona normalmente, mantenga presionada la tecla de encendido durante más de 3 segundos para apagar el termostato

Encender: Cuando el termostato está apagado, presione brevemente la tecla de encendido para encender el termostato

Pantalla

Cuando el termostato funciona normalmente, el tubo digital muestra el valor de medición de temperatura actual.

Modos de funcionamiento

Modo calefacción

Activación: Cuando la temperatura medida ≤ valor de temperatura configurado - valor de diferencia de temperatura configurado
  • El indicador Work se enciende
  • El contacto normalmente abierto del relé se cierra
El indicador Work parpadea: Indica que el compresor está en estado de protección retardada
Desactivación: Cuando la temperatura medida ≥ valor de configuración de temperatura
  • El indicador Work se apaga
  • El contacto normalmente abierto del relé se desconecta

Modo refrigeración

Activación: Cuando la temperatura medida ≥ valor de temperatura configurado + valor de diferencia de temperatura configurado
  • El indicador Work se enciende
  • El contacto normalmente abierto del relé se cierra
El indicador Work parpadea: Indica que el compresor está en estado de protección retardada
Desactivación: Cuando la temperatura medida ≤ valor de configuración de temperatura
  • El indicador Work se apaga
  • El contacto normalmente abierto del relé se desconecta

Estado de los indicadores

Work indicador

  • ● Encendido: funcionando
  • ● Parpadeando: retardo

Set indicador

  • ● Encendido: configuración de parámetros

Reparación de datos del sistema

Alarma de fallo del sensor

Causa: Cuando el circuito de la sonda de temperatura tiene un fallo de cortocircuito o circuito abierto

Pantalla: LLL en el tubo digital

Solución: Después de eliminar el fallo, presione cualquier tecla para volver al modo de funcionamiento normal

Comportamiento: El termostato activa el modo de alarma de fallo de sonda y cierra todos los estados de ejecución

Alarma de exceso de límite de temperatura

Causa: Cuando la medición de temperatura excede el rango de medición de temperatura

Pantalla: HHH en el tubo digital

Solución: Cuando la temperatura regresa al rango de medición normal, presione cualquier tecla para volver al modo de funcionamiento normal

Comportamiento: El termostato inicia el modo de alarma de fallo de exceso de límite de temperatura y cierra todos los estados de ejecución

Reglas de seguridad

Aviso importante

Para cualquier duda sobre la instalación o funcionamiento, contacte a un electricista calificado.

Importador para la UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, República Checa,
