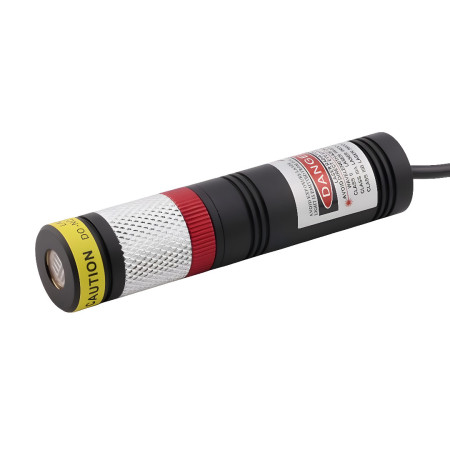

Lézermodul piros 660nm, IP67 - 10x10-es rács

Bevezetés

Ez a kézikönyv útmutatást nyújt a lézer modulok biztonságos használatához és rendszeres karbantartásához, melyeket mutatók (vonalak, kereszt, pontok és DOE/rácsos) vetítésére terveztek, legfeljebb 2000 mW-os teljesítménnyel. A dokumentum tartalmazza a biztonsági zóna definícióját is, amely egy táblázat alapján határozza meg, hogy milyen távolságon belül minősül az expozíció 3B osztálynak (magasabb kockázat), illetve melyik távolságtól 3R osztályúnak (alacsonyabb kockázat).

1. A lézer sugárzás kockázatainak megismerése

• Szemkárosodás – A közvetlen és visszaverődött lézersugárzás maradandó retina károsodást okozhat.
• Bőrégés – Az intenzív sugár hosszú ideig tartó expozíció esetén égési sérüléseket okozhat.
• Mechanikai kockázat – Az optikai elemek (lencsék, tükrök, DOE) nem megfelelő kezelése elmozduláshoz vagy károsodáshoz vezethet, ami növeli a kibocsátott energia koncentrációját.
• Véletlen bekapcsolás – A karbantartási beavatkozások megfelelő áramtalanítás nélküli vagy a biztonsági előírások megszegése esetén a lézer véletlen bekapcsolását eredményezhetik.

2. A biztonsági osztályok és szükséges óvintézkedések áttekintése

• 2. osztály
  • Alacsony teljesítményű lézerek (általában legfeljebb 1 mW) – rövid távú expozíció esetén biztonságosak a pislogási reflex miatt.
  • Figyelmeztető címkék, amelyek arra hívják fel a figyelmet, hogy ne nézzenek a sugárra.
  • A biztonsági eljárások betartása a véletlen expozíció növekedésének elkerülése érdekében.
• 3R osztály
  • Enyhén magasabb teljesítményű lézerek (akár néhány mW) – a közvetlen nézés károsodást okozhat, de a kockázat viszonylag alacsonyabb.
  • A kimeneti nyílások figyelmeztető címkével való ellátása.
  • Szigorú biztonsági távolságok betartása annak érdekében, hogy az expozíció 3R osztályú maradjon.
• 3B osztály
  • Magas teljesítményű lézerek, ahol a sugár közvetlen érintkezése azonnali és maradandó szemkárosodást okozhat.
  • Kötelező a kulcs kapcsoló használata a véletlen bekapcsolás elkerülése érdekében.
  • Távoli záró (interlock) rendszer alkalmazása (például ajtókapcsoló vagy vészstop gomb).
  • Látható működési jelző („Laser On”) és a karbantartási beavatkozások során védőszemüveg viselésének kötelezettsége.
• 4. osztály
  • A legmagasabb teljesítmény, ahol még a szétszórt sugárzás is rendkívüli veszélyt jelent a szemre és a bőrre.
  • Kiemelkedő figyelmeztető címkék és jelzések, kulcs kapcsoló, interlock rendszer és mechanikus sugárzár.
  • A berendezésnek minden leállás után manuális visszaállítással kell rendelkeznie, és a működtetése kizárólag képzett személyzet által engedélyezett területeken történhet.

3. A biztonsági zóna meghatározása

A biztonsági zóna meghatározásához egy táblázatot használnak, amely a következőket határozza meg:

• Kontrollált zóna (3B): A berendezéstől X méter távolságig terjedő terület, ahol az expozíció megfelel a 3B osztálynak. Ezen a zónán belül kizárólag képzett felhasználók léphetnek be, és szigorú intézkedések érvényesek (kulcs kapcsoló, interlock, kötelező védőszemüveg).
• Korlátozott zóna (3R): Az X métertől kezdődő terület, ahol az expozíció a 3R osztályú szintre csökken. Itt is be kell tartani az alapvető biztonsági intézkedéseket, például a terület jelzését és fizikai akadályokat.

Megjegyzés: Az X értékét az elérhető kalkulátor alapján határozza meg. A biztonsági zónák fizikai kijelölése (jelzőtáblák a padlón, falakon stb.) kötelező.

4. A termék helyes kezelése

• Bekapcsolás előtt – Helyezze el a berendezést egy stabil helyen, ahol a biztonsági zóna egyértelműen ki van jelölve. Ellenőrizze, hogy minden biztonsági elem (kulcs kapcsoló, interlock, védőburkolatok) megfelelően működik.
• Működés közben – Tartsa be a biztonsági zónákat. Soha ne lépjen be a kontrollált zónába (3B) megfelelő képzés és védőfelszerelés nélkül. Gondoskodjon arról, hogy illetéktelen személyek ne lépjenek be a magas expozíciós területre.
• Kezelés és karbantartás során – Mielőtt bármilyen karbantartási beavatkozást végezne, kapcsolja ki a berendezést és húzza ki a hálózati csatlakozót. Ne távolítsa el vagy módosítsa a biztonsági elemeket vagy a védőburkolatokat.

5. Karbantartás és szerviz

• Rendszeres ellenőrzések – Végezzen vizuális és funkcionális ellenőrzéseket az optikai elemek és a védőburkolatok állapotáról. Ellenőrizze az interlock rendszerek, a kulcs kapcsoló és az indikátorok működését.
• Tisztítás – Tisztítsa az optikai komponenseket (lencsék, tükrök, DOE) kizárólag jóváhagyott tisztítószerekkel és puha kendővel (lehetőleg mikroszálas) ellenőrzött környezetben.
• Szerviz és kalibráció – Amennyiben eltérést észlel a vetítésben vagy egyéb működési hibát, forduljon az illetékes szervizhez. Minden szervizbeavatkozást és kalibrációt dokumentáljon.

6. Vészhelyzeti eljárások

• Hiba esetén – Azonnal kapcsolja ki a berendezést, és húzza ki a hálózati csatlakozót. Megakadályozza, hogy illetéktelen személyek belépjenek a biztonsági zónába, és rögzítse a hiba leírását. Forduljon az illetékes szervizhez.
• Véletlen expozíció esetén – Azonnal szüntesse meg az expozíciót (kapcsolja ki a berendezést, hagyja el a sugár területét). Ha gyanú merül fel a szem vagy a bőr sérülésére, nyújtson elsősegélyt és kérjen orvosi segítséget. Az esetet megfelelően dokumentálja.

7. Összegzés és ajánlások

A fenti eljárások betartásával biztosítja a biztonságos működést és minimalizálja a lézersugárzással kapcsolatos kockázatokat. A biztonsági zóna helyes meghatározása a táblázatos értékek alapján (kontrollált zóna 3B és korlátozott zóna 3R) lehetővé teszi a szigorúbb intézkedéseket igénylő területek egyértelmű kijelölését, és világos utasításokat nyújt a termék biztonságos kezeléséhez.

Javasoljuk a dokumentáció rendszeres felülvizsgálatát és frissítését a működési feltételek és a személyzet képzésének változásai szerint.

EU importőr: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Csehország,
