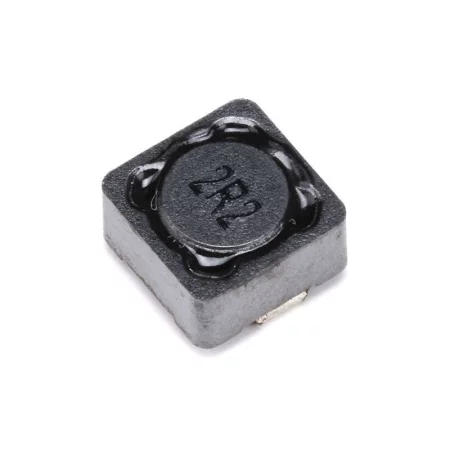

CDRH74 SMD árnyékolt teljesítményfojtó, ferritmag
zoom_out_map
chevron_left chevron_right

CDRH74 fojtótekercs

0,38 €

0,38 € ÁFA nélkül

0.375809 Áfa nélkül

i
Alkalmazott ÁFA-mérték: 0% . Érvényes ország: Egyesült Államok.
check Készleten
Katalógus lap

SMD teljesítményfojtó CDRH74

A CDRH74 sorozatú SMD teljesítményfojtó kapcsolóüzemű tápegységekhez, DC/DC átalakítókhoz és szűrőáramkörökhöz készült. Az árnyékolt kialakítás ferritmaggal alacsony elektromágneses interferenciát, nagy áramterhelhetőséget és stabil paramétereket biztosít széles induktivitási tartományban.

Műszaki adatok

  • Kialakítás: árnyékolt teljesítményfojtótekercs
  • Szerelés: SMD
  • Méretek: 7,5 × 7,5 × 4,5 mm
  • Súly: 1,6 g
  • Induktivitás tolerancia: ±20%
  • Tesztfrekvencia: 100 kHz / 0,3 V
  • Üzemi hőmérséklet: −40 °C és +85 °C között
  • Tárolási hőmérséklet: −55 °C és +125 °C között
  • Szigetelési ellenállás: 100 MΩ
  • Védelem: IP00

Az elérhető CDRH74 variánsok áttekintése

Kijelölés Induktivitás (µH) Egyenáramú ellenállás (Ω) max. Telítési áram Isat (A) Névleges áram Irms (A)
CDRH74-1R0M 1 0,017 8.0 5.0
CDRH74-2R2M 2.2 0,024 6.0 4.0
CDRH74-3R3M 3.3 0,030 4.8 3.5
CDRH74-4R7M 4.7 0,040 4.2 3.1
CDRH74-6R8M 6.8 0,050 2.8 2.2
CDRH74-100M 10 0,065 2.5 1.84
CDRH74-150M 15 0,090 2.0 1.47
CDRH74-220M 22 0,130 1.8 1.23
CDRH74-330M 33 0,160 1.5 0,96
CDRH74-470M 47 0,230 1.3 0,88
CDRH74-560M 56 0,250 1.2 0,8
CDRH74-680M 68 0,310 1.1 0,7
CDRH74-101M 100 0,430 0,9 0,6
CDRH74-121M 120 0,600 0,8 0,5
CDRH74-151M 150 0,700 0,7 0,46
CDRH74-221M 220 0,950 0,5 0,35
CDRH74-331M 330 1350 0,4 0,32
CDRH74-471M 470 2200 0,35 0,26
CDRH74-681M 680 2700 0,3 0,2
CDRH74-102M 1000 4300 0,28 0,18
CDRH74-152M 1500 4500 0,1 0,1

Funkciók és jellemzők

  • Árnyékolt kialakítás az elektromágneses interferencia (EMI) csökkentése érdekében
  • Alacsony egyenáramú tekercselési ellenállás
  • Nagy telítési áram ellenállás
  • Nagyfrekvenciás kapcsolóáramkörökhöz alkalmas

Ideális a következőkhöz:

  • DC/DC átalakítók
  • Kapcsoló tápegységek
  • LED-meghajtók
  • Szűrő és simító áramkörök

A csomag tartalma

  • 1× SMD teljesítményfojtótekercs CDRH74

Miért válassza ezt a terméket?

  • Teljes induktorválaszték egyetlen csomagban
  • Műszaki paraméterek közvetlenül a gyártási adatlap szerint
  • Nagy megbízhatóság és mechanikai ellenállás
OEM
AM7487-4R7-47-UH
85411000
