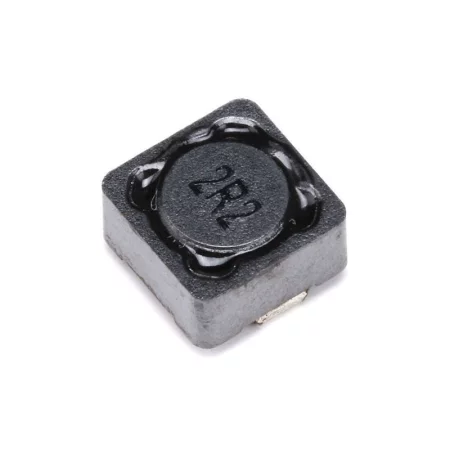

Étrangleur CDRH74 - bobine d'inductance CMS blindée
zoom_out_map
chevron_left chevron_right

Étrangleur CDRH74

0,38 €

0,38 € hors taxes

0.375809 HT

i
Le taux de TVA appliqué est de 0% pour le pays États-Unis.
check En stock
Télécharger le PDF

Bobine d'alimentation CMS CDRH74

La bobine d'inductance CMS série CDRH74 est conçue pour les alimentations à découpage, les convertisseurs CC/CC et les circuits de filtrage. Sa conception blindée avec noyau en ferrite garantit de faibles interférences électromagnétiques, une capacité de courant élevée et des paramètres stables sur une large plage d'inductances.

Spécifications techniques

  • Construction : bobine d'arrêt blindée
  • Montage : CMS
  • Dimensions : 7,5 × 7,5 × 4,5 mm
  • Poids : 1,6 g
  • Tolérance d'inductance : ±20 %
  • Fréquence de test : 100 kHz / 0,3 V
  • Température de fonctionnement : −40 °C à +85 °C
  • Température de stockage : −55 °C à +125 °C
  • Résistance d'isolement : 100 MΩ
  • Protection : IP00

Aperçu des variantes disponibles du CDRH74

Désignation Inductance (µH) résistance CC (Ω) max. Courant de saturation Isat (A) Courant nominal Irms (A)
CDRH74-1R0M 1 0,017 8.0 5.0
CDRH74-2R2M 2.2 0,024 6.0 4.0
CDRH74-3R3M 3.3 0,030 4.8 3.5
CDRH74-4R7M 4.7 0,040 4.2 3.1
CDRH74-6R8M 6.8 0,050 2.8 2.2
CDRH74-100M 10 0,065 2.5 1,84
CDRH74-150M 15 0,090 2.0 1,47
CDRH74-220M 22 0,130 1.8 1.23
CDRH74-330M 33 0,160 1.5 0,96
CDRH74-470M 47 0,230 1.3 0,88
CDRH74-560M 56 0,250 1.2 0,8
CDRH74-680M 68 0,310 1.1 0,7
CDRH74-101M 100 0,430 0,9 0,6
CDRH74-121M 120 0,600 0,8 0,5
CDRH74-151M 150 0,700 0,7 0,46
CDRH74-221M 220 0,950 0,5 0,35
CDRH74-331M 330 1 350 0,4 0,32
CDRH74-471M 470 2 200 0,35 0,26
CDRH74-681M 680 2 700 0,3 0,2
CDRH74-102M 1000 4 300 0,28 0,18
CDRH74-152M 1500 4 500 0,1 0,1

Fonctions et caractéristiques

  • Conception blindée pour réduire les interférences électromagnétiques
  • Faible résistance d'enroulement en courant continu
  • résistance au courant de saturation élevée
  • Convient aux circuits de commutation haute fréquence

Idéal pour

  • Convertisseurs CC/CC
  • Alimentations à découpage
  • pilotes LED
  • Circuits de filtrage et de lissage

Contenu de l'emballage

  • 1× inductance de puissance CMS CDRH74

Pourquoi choisir ce produit ?

  • Gamme complète d'inducteurs dans un seul emballage
  • Paramètres techniques directement conformes à la fiche technique de production
  • Haute fiabilité et résistance mécanique
OEM
AM7487-4R7-47-UH
85411000
Tolérance
20%

Importateur pour l'UE : AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, République tchèque,
