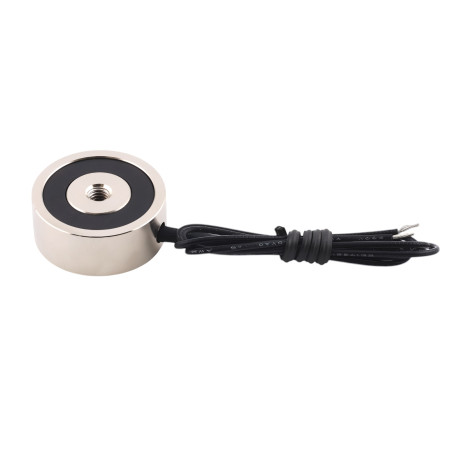

Sähkömagneetti 5kg, 50N, 25x11mm

Vaihe 1. Määritä sovelluksen vaatimukset

• Käyttötarkoitus:

  • Määritä, aiotko käyttää sähkömagneettia ovien lukitsemiseen, kuormien kiinnittämiseen tai automaatiossa.
  • Tarkenna, mitä esinettä ja minkä painoista kohdetta pidät kiinni.

• Käyttöympäristö:

  • Arvioi lämpöolosuhteet – suljetuissa konehuoneissa voi tapahtua merkittävää lämpenemistä.
  • Ota huomioon myös muut tekijät, kuten tärinä, pöly tai kosteus.

• Turvamarginaalit:

  • Määritä tarvittava pitovoima (newtoneina) riittävällä turvamarginaalilla, jotta laite toimii luotettavasti myös vaihteluissa.

Vaihe 2. Määritä tekniset ja sähköiset parametrit

• Syöttöjännite:
  • Määritä käytettävissä oleva jännite (esim. 3 V, 5 V, 12 V, 24 V) ja valitse sitä vastaava sähkömagneetti.
• Virta ja teho:
  • Varmista, että annetulla jännitteellä laite tuottaa riittävän virran tarvittavan magneettikentän synnyttämiseksi.
  • Huomaa, että liian korkea jännite voi johtaa kelan liialliseen kuumenemiseen (kaavan P = I²R mukaisesti), mikä voi vaikuttaa suorituskykyyn.

Vaihe 3. Valitse sähkömagneetin tyyppi

Oikean sähkömagneettityypin valinta on ratkaisevaa, sillä laitteen toiminta (magneettinen voima, kytkentänopeus, lämpöstabiilisuus) vaihtelee merkittävästi rakenteen mukaan. Tässä vaiheessa on huomioitava seuraavat seikat:

3.1. Magnetoivat ja demagnetoivat sähkömagneetit

• Magnetoivat sähkömagneetit (vakiotyyppi):

  • Toimintaperiaate: Kun virta kytketään, kelaan kertyy sähköenergiaa, joka synnyttää magneettikentän. Tämä kenttä vetää puoleensa ferromagneettisen materiaalin (esim. ankkurin), jolloin magneettipiiri sulkeutuu.
  • Sovellukset: Käytetään esimerkiksi turvajärjestelmissä, kuormien pidossa tai lukitusmekanismeissa, joissa laitteen täytyy pitää kiinni aktiivisessa tilassa.
  • Toiminta: Kun virta on kytkettynä, magneetti pitää esineen vakaasti. Kun virta katkaistaan, magneettinen voima häviää – tämä on tärkeää ohjausjärjestelmän suunnittelussa.

• Demagnetoivat sähkömagneetit:

  • Toimintaperiaate: Nämä magneetit on suunniteltu siten, että niiden magneettikenttä on “heikennetty” normaalikäytössä – magneettinen aktiivisuus syntyy vasta, kun virransyöttö katkaistaan. Toisin sanoen, virran ollessa päällä vetovoima on pieni, ja virran katkaisun jälkeen vapautuva kenttä vetää esineen puoleensa.
  • Sovellukset: Käytetään usein lukitusjärjestelmissä, joissa on tärkeää, että ovi tai muu osa vapautuu automaattisesti hätätilanteessa (esim. sähkökatkon aikana). Tätä periaatetta käytetään myös bistabiileissa sähkömagneeteissa, joissa toinen tila pidetään pysyvällä magneetilla ja toinen poistetaan tilapäisesti virran avulla.

3.2. Muut rakenteelliset vaihtoehdot ja erityispiirteet

• Solenoidiset sähkömagneetit:

  • Rakenne: Koostuvat kelasta ja liikkuvasta osasta (ankkuri tai mäntä), joka vetäytyy kelaa kohti virran kulkiessa.
  • Reaktionopeus: Solenoidimagneetit reagoivat hyvin nopeasti, mikä on tärkeää teollisuusautomaation ja sähkömagneettisten lukkojen yhteydessä.
  • Ohjattavuus: Rakenteen ansiosta virran päälle- ja poiskytkentäaikaa voidaan hallita tarkasti, mikä on hyödyllistä sovelluksissa, joissa vaaditaan täsmällistä ajoitusta.

• Säädettävä magneettinen voima:

  • Joissakin nykyaikaisissa järjestelmissä voidaan säätää virtaa ja siten myös magneettikentän voimakkuutta reaaliajassa. Tämä ominaisuus on hyödyllinen, kun käyttöolosuhteet muuttuvat (esim. sähkömagneetin lämmetessä pitkän käytön aikana).
  • Ohjausyksikkö voidaan integroida järjestelmään, ja sen anturit (esim. lämpötila) voivat automaattisesti säätää virtaa pitovoiman pysymiseksi vakiona.

• Yhdistetyt ratkaisut pysyvillä magneeteilla:

  • Joissakin sovelluksissa sähkömagneetteihin lisätään pysyviä magneetteja, jotta saavutetaan ns. bistabiili tila. Tällöin magneetti pitää esineen myös ilman virtaa – tilan vaihdon jälkeen vapautus tapahtuu nopeasti. Tämä sopii esimerkiksi turva- tai hätävapautusjärjestelmiin.

3.3. Integrointi ja yhteensopivuus ohjausjärjestelmän kanssa

• Ohjaussignaalit:
  • Varmista, että valittu sähkömagneetti on yhteensopiva ohjausjärjestelmäsi kanssa. Tämä sisältää ohjaustavat, virran moduloinnin, kytkentäajastukset ja yhteensopivuuden muiden turvalaitteiden kanssa.
• Modulointi ja tarkkuus:
  • Sovelluksissa, joissa on hallittava tarkasti magneettikentän voimakkuutta (esim. erotusohjauksissa), kannattaa käyttää sähkömagneetteja, joissa on virran modulointimahdollisuus. Näin voidaan saavuttaa täsmällinen magneettinen voima sovelluksen vaatimusten mukaan.

3.4. Yhteenveto ja valintasuositukset

Sähkömagneettia valittaessa huomioi seuraavat asiat:

• Jos laitteen on pidettävä esinettä vakaasti virran ollessa päällä, valitse magnetoiva sähkömagneetti.
• Jos sovelluksessa on tärkeää, että esine vapautuu virran katkaisun jälkeen (esim. turvallisuussyistä), valitse demagnetoiva tai bistabiili sähkömagneetti.
• Ota huomioon reaktionopeus ja magneettisen voiman säätötarkkuus, jos ne ovat kriittisiä sovelluksessa.
• Lopuksi varmista, että valittu sähkömagneetti voidaan helposti integroida ohjausjärjestelmääsi, jotta sen toiminta ja valvonta voidaan taata käytännössä.

Vaihe 4. Lämpöhallinta

• Odotettu lämpeneminen:

  • Sähkömagneetit lämpenevät käytön aikana. Joissakin malleissa pinnan lämpötila voi nousta jopa 100 °C:een.
  • Noudata valmistajan ohjeita suurimmasta sallitusta käyttölämpötilasta.

• Suojaus ylikuumenemiselta:

  • Jos odotetaan korkeaa lämpörasitusta, harkitse lisäjäähdytyksen (esim. tuulettimien, passiivisten jäähdyttimien tai nestekiertojäähdytyksen) käyttöä pitämään kelan lämpötila suositellulla tasolla.

Vaihe 5. Materiaalit ja rakenne – painopiste ankkurissa

Ankkuri on sähkömagneetin keskeinen osa, sillä se sulkee magneettipiirin ja vaikuttaa merkittävästi pitovoimaan. Tarkemmat tiedot:

5.1. Sopivat materiaalit

• Pehmeä rauta ja vähähiilinen teräs:

  • Näillä materiaaleilla on korkea magneettinen läpäisevyys ja alhainen koersiivisuus, mikä mahdollistaa tehokkaan magneettivuon johtamisen pienillä häviöillä.

• Sähköteräs (piiteräs):

  • Piilisäys vähentää pyörrevirta- ja hystereesihäviöitä, mikä parantaa koko magneettipiirin hyötysuhdetta.

• Erikoiset ferromagneettiset seokset:

  • Esimerkiksi permalloy tai supermalloy tarjoavat erittäin korkean läpäisevyyden, mutta niiden käyttöä voivat rajoittaa hinta tai erityiset mekaaniset vaatimukset.

5.2. Epäsopivat materiaalit

• Austeniittiset ruostumattomat teräkset:

  • Nämä materiaalit eivät yleensä ole magneettisia tai niiden läpäisevyys on alhainen, joten ne eivät sovellu ankkureiksi.

• Ei-ferromagneettiset metallit (alumiini, kupari):

  • Koska ne eivät ole ferromagneettisia, ne eivät johda magneettivuota tehokkaasti.

• Epäsopivat seokset:

  • Korkea hiilipitoisuus tai epäpuhtauksien (kromi, mangaani, kupari väärissä suhteissa) esiintyminen voi heikentää magneettista johtavuutta merkittävästi.

5.3. Ihanteellinen ankkurin paksuus ja likimääräinen laskenta

Tavoitteena on varmistaa mahdollisimman tehokas magneettipiirin sulkeutuminen. Magneettisen vastuksen kannalta pätee:

  R_ilma = δ⁄(μ₀A) ja R_m = T⁄(μA)

missä:

• δ on pienin ilmaväli,
• T on ankkurin paksuus,
• A on kosketuspinta-ala,
• μ₀ = 4π×10⁻⁷ H/m on tyhjiön läpäisevyys,
• μ = μ_r·μ₀ on ankkurin materiaalin absoluuttinen läpäisevyys.

Jotta ankkurin materiaalin vastus olisi selvästi pienempi kuin ilmavälin vastus, tulee olla voimassa:

  T ≪ (μ/μ₀)·δ

Esimerkkilaskelma:
Jos materiaalin suhteellinen läpäisevyys on μ_r ≈ 2000 ja ilmaväli δ = 0,1 mm (eli 1×10⁻⁴ m):

  (μ/μ₀) = μ_r ≈ 2000
  T ≪ 2000 · 1×10⁻⁴ m = 0,2 m

Tämä teoreettinen tulos osoittaa, että ankkurin paksuus voi olla kymmeniä millimetrejä; käytännössä kuitenkin pienissä ja keskikokoisissa sähkömagneeteissa valitaan yleensä 2–5 mm, jotta saavutetaan tasapaino magneettipiirin sulkeutumisen ja mekaanisen vakauden välillä. Suuremmissa rakenteissa voidaan käyttää 10–20 mm. Lopullinen arvo riippuu sovelluksesta ja kontaktin geometriasta.

Vaihe 6. Integrointi- ja asennusvaatimukset

• Asennus:
  • Varmista sähkömagneetin tukeva ja tarkka kiinnitys, jotta kosketuspinnat (ankkuri ja magneetti) ovat täysin linjassa ja ilmaväli minimoitu.
• Ohjaus ja toiminta:
  • Varmista, että sähkömagneetti on yhteensopiva ohjausjärjestelmän kanssa ja että se mahdollistaa tarkan kytkentäaikojen hallinnan, mikä on tärkeää toistuvissa sykleissä ja lämpötilan seurannassa.

Vaihe 7. Testaus ja validointi

• Laboratoriotestit:
  • Ennen lopullista asennusta mittaa pitovoima olosuhteissa, jotka vastaavat todellista käyttöä, mukaan lukien lämpösyklit, varmistaaksesi, että sähkömagneetti täyttää tekniset vaatimukset.
• Toimintasimulaatiot:
  • Simuloi tilanteita, joissa kela lämpenee, ja tarkista, ettei pitovoima laske alle vaaditun arvon eikä materiaalin tai eristyksen laatu heikkene.

Vaihe 8. Suunnittelun tarkistus ja optimointi

• Testitulosten analyysi:
  • Jos testien aikana ilmenee ongelmia (esim. liiallista lämpenemistä tai magneettivoiman laskua väärän ankkurin paksuuden vuoksi), tee tarvittavat suunnittelumuutokset.
• Keskustele valmistajan kanssa:
  • Jos materiaalien tai rakenteellisten parametrien suhteen on epäselvyyksiä, ota yhteyttä valmistajaan tai tekniseen tukeen optimoidaksesi ratkaisun.

1. Mikä on pidätysmagneetti ja miten se toimii?

• Pidätysmagneetti on avoin magneettipiiri, joka tuottaa tasavirralla syötettynä magneettikentän. Tämä kenttä vetää ferromagneettisen esineen magneetin aktiivista napapintaa vasten. Kun virta katkaistaan, magneetti menettää suurimman osan voimastaan eikä enää pidä ankkuria (paitsi hyvin vähäisen jäännösmagnetismin vuoksi).

2. Mitä materiaaleja pidätysmagneetti voi pitää?

• Pidätysmagneetit vetävät puoleensa vain ferromagneettisia materiaaleja, joissa on paljon rautaa, kuten vähähiilistä terästä. Metallit, kuten alumiini, messinki tai kulta, eivät reagoi magneettikenttään eivätkä sovellu käytettäväksi.

3. Miten pidätysvoima ilmoitetaan ja mitataan?

• Pidätysvoima ilmoitetaan painona tai voimana, jonka magneetti pystyy kannattelemaan ripustustestissä. Mittaus tehdään vakioteräsankkurilla, jonka paksuus on 0,250″ (≈6,35 mm), ja siinä mitataan vain aksiaalinen irrotusvoima ilman leikkausvoimien vaikutusta.

4. Miten ilmaväli vaikuttaa suorituskykyyn?

• Jo ohut kerros likaa, maalia tai epätasaisuutta navan ja ankkurin välillä luo ilmavälin, joka kasvattaa magneettista vastusta (reluktanssia) eksponentiaalisesti ja heikentää pidätysvoimaa merkittävästi. Täysi kontakti sekä puhtaat ja sileät pinnat ovat siksi välttämättömiä parhaan suorituskyvyn saavuttamiseksi.

5. Miksi elektromagneetti kuumenee ja miten sitä voi estää?

• Elektromagneetti kuumenee kelan resistiivisten häviöiden vuoksi (P = I²·R). Lämpenemistä voidaan vähentää seuraavasti:
  • lisäämällä kierrosten määrää ja pienentämällä virtaa (alhaisempi I²R-häviö) tai käyttämällä paksumpaa johtoa,
  • käyttämällä jaksottaista toimintaa (duty cycle), jotta magneetti ehtii jäähtyä,
  • asentamalla magneetti metalliseen jäähdytyspintaan tai käyttämällä tuuletinta jäähdytykseen.

6. Mikä on duty cycle ja miten se valitaan?

• Duty cycle (ED – Einschaltdauer) ilmaisee prosenttiosuuden ajasta, jonka magneettia voidaan käyttää jatkuvasti ylittämättä suurinta sallittua pintalämpötilaa (esim. 25 % ED tarkoittaa 1 min päällä / 3 min pois päältä). 100 % ED -käyttöön tarvitaan magneetti, jolla on parempi lämmönjohtavuus tai aktiivinen jäähdytys.

7. Kuinka suojata kela ja elektroniikka ylijännitepiikeiltä?

• Virran katkaisun yhteydessä induktiivinen käämi tuottaa korkean jännitteen piikkejä. Niiden rajoittamiseksi voidaan käyttää:
  • takaisinkytkentädiodia (flyback diode) kelan rinnalla,
  • tai RC-vaimenninta (snubber) tai transil-diodia.

8. Mihin demagnetisoivat (energize-to-release) mallit on tarkoitettu?

• Demagnetisoivat mallit toimivat seuraavasti virran katkaisun jälkeen:
  • ne kääntävät polariteetin aktiivisesti (käänteinen impulssi),
  • hyödyntävät RLC-resonanssia jäännösmagnetismin poistamiseen.
  Näin saavutetaan nopea ja luotettava ankkurin vapautus.

9. Mikä on ero fail-safe- ja fail-secure-tyyppien välillä?

• Fail-safe (pitää vain virran aikana): Pitää vain, kun virta on kytketty; sähkökatkon aikana vapauttaa – sopii hätäovien lukkoihin ja turvallisuussovelluksiin.
• Fail-secure (vapauttaa virralla): Pysyy kiinni ilman virtaa (esim. elektropermanenttimagneetit); vapauttaa vasta aktiivisen pulssin jälkeen – ihanteellinen nostosovelluksiin ja pidätyskäyttöön, joissa ei sallita tahatonta vapautumista.

10. Kuinka suorittaa asennus ja huolto?

• • Pintojen puhtaus ja tasaisuus: Puhdista kosketuspinnat pölystä, öljystä ja ruosteesta ennen asennusta.
  • Suora kosketus: Magneetin ja ankkurin on oltava suorassa kosketuksessa ilman sivuttaisvoimia.
  • Säännöllinen tarkastus: Tarkista kelan eriste, kiinnitys ja kontaktien puhtaus, erityisesti pölyisissä tai öljyisissä ympäristöissä.
