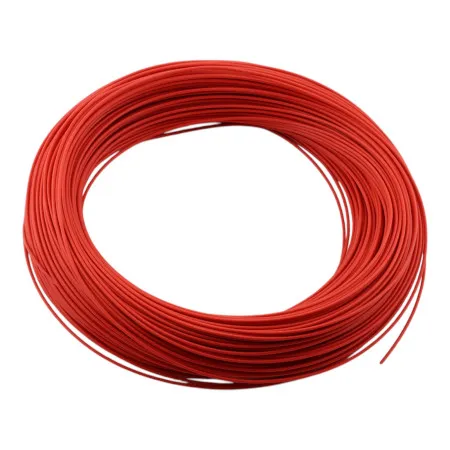

Lämmityskaapeli ⌀1,4mm, 5-48V DC, Teflon-eristys

Miten laskuri toimii?

1. Syötteen arvot
   Käyttäjä syöttää kolme pääarvoa:

   • Lähdejännite (V): Jännite, joka syötetään lämmityskaapeliin.
   • Kaapelin pituus (m): Lämmityskaapelin kokonaispituus.
   • Kaapelin resistanssi (Ω/m): Resistanssi per metri (yleensä ohmia per metri).

2. Kokonaisresistanssin laskenta
   Laskuri laskee ensin kaapelin kokonaisresistanssin kaavalla:

   $$R_{\text{total}}=\text{resistanssi per metri}\times \text{kaapelin pituus}$$

   Tämä tarkoittaa, että mitä pidempi kaapeli, sitä suurempi on kokonaisresistanssi.

3. Virran laskenta Ohmin lain avulla
   Ohmin lain mukaan:

   $$I=\frac{U}{R}$$

   Missä $U$ on jännite ja $R$ kokonaisresistanssi. Siksi, kun kaapelin pituus (ja siten resistanssi) kasvaa, virta pienenee.

4. Kaapelin kokonaistehon laskenta
   Kaapelin kokonaisteho, eli siihen syötetty teho, lasketaan kaavalla:

   $$P=U\times I$$

   Koska virta pienenee, myös kokonaisteho pienenee.

5. Tehon laskenta per metri
   Teho per pituusyksikkö (W/m) saadaan jakamalla kokonaisteho kaapelin pituudella:

   $$P_{\text{1m}}=\frac{P}{\text{kaapelin pituus}}$$

   Tämä arvo on tärkeä, koska kaapelin todellinen lämmitys riippuu siitä, kuinka paljon energiaa vapautuu per metri. Jos kaapeli on hyvin pitkä, vaikka jännite pysyy samana, kokonaisteho jakautuu useammalle metrille ja teho per metri pienenee.

6. Tulosten näyttö
   Laskuri näyttää seuraavat tiedot:

   • Kaapelin virta (A): Lasketaan Ohmin lain mukaan.
   • Kaapelin teho (W): Kokonaisteho, eli kaapeliin syötetty teho.
   • Teho per metri (W/m): Teho jaettuna kaapelin pituudella.
   • Kaapelin arvioitu lämpötila: Sen sijaan, että näytettäisiin numeerinen arvo, näytetään teksti – jos lämpötila on 20 °C tai alle, näytetään "Ympäristön lämpötila", ja jos se on 90 °C tai yli, näytetään "Liian korkea!". Laskettu arvo perustuu 20 °C:n ympäristölämpötilaan.

Miksi kaapelin teho pienenee pituuden kasvaessa?

• Kokonaisresistanssin kasvu:
  Kaapelin resistanssi ilmoitetaan ohmeina per metri. Kun kaapelia pidennetään, kokonaisresistanssi kasvaa lineaarisesti pituuden mukaan. Esimerkiksi, jos resistanssi on 0,1 Ω/m ja kaapeli on 10 metriä pitkä, kokonaisresistanssi on 1 Ω; jos kaapeli on 100 metriä, resistanssi on 10 Ω.

• Virran väheneminen:
  Koska virta lasketaan kaavalla $I$ = $U/R$ , suurempi resistanssi johtaa pienempään virtaan kaapelissa. Pienempi virta tarkoittaa, että kaapeliin syötetään vähemmän energiaa.

• Kokonaisteho ja teho per metri:
  Kaapelin kokonaisteho määräytyy kaavalla $P=U\times I$ . Koska virta pienenee, myös kokonaisteho pienenee. Lisäksi teho jakautuu kaapelin pituudelle. Mitä pidempi kaapeli, sitä pienempi on teho per metri, mikä vaikuttaa suoraan lämmitykseen. Jos kaapeli on erittäin pitkä, teho per metri voi olla äärimmäisen alhainen, jolloin kaapelia ei lämmitetä tehokkaasti.
