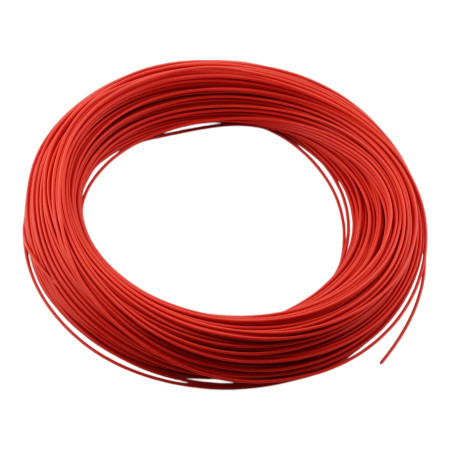

Cable calefactor ⌀1,4 mm, 5-48 V CC, aislamiento de teflón
Cable calefactor de CC con un rango de 5-48 V
Aplicación: adecuado para la producción de calentadores de asientos y volantes de automóviles, refrigeradores, acondicionadores de aire, calentadores USB, cables calefactores especiales, mantas eléctricas, toalleros, masajeadores de pies, cocinas eléctricas, almohadillas para mascotas, ropa de abrigo eléctrica, calentadores de ventanas, protección anticongelante de tuberías, cinturones adelgazantes eléctricos, incubadoras para mascotas, dispositivos médicos. Equipos de congelación y descongelación.
Resistencia según variante
Núcleo: cromo-níquel, cobre.
Aislamiento: fluoropolímero, ignífugo, resistente a los ácidos, resistente al aceite, resistente a los rayos UV.
Forma del cable: redondo
Rango de temperatura: hasta 200°C
Precio por 1m de longitud
¿Cómo calcular la potencia requerida?
(tensión de alimentación * tensión de alimentación) / (longitud del cable calefactor * resistencia del cable calefactor) = 14,4 W
(12 V * 12 V) / (2 m * 5 ohmios) = 14,4 W
Calculadora de potencia para cable calefactor
¿Cómo funciona la calculadora?
Valores de entrada
El usuario introduce tres valores principales:- Voltaje de la fuente (V): La tensión suministrada al cable calefactor.
- Longitud del cable (m): La longitud total del cable calefactor.
- Resistencia del cable (Ω/m): La resistencia por unidad de longitud (usualmente en ohmios por metro).
Cálculo de la resistencia total
La calculadora primero determina la resistencia total del cable utilizando la siguiente fórmula:Esto significa que, cuanto más largo es el cable, mayor es la resistencia total.
Cálculo de la corriente según la ley de Ohm
De acuerdo con la ley de Ohm, tenemos:Donde es el voltaje y es la resistencia total. Por ello, a medida que aumenta la longitud del cable (y por ende la resistencia), la corriente que circula disminuye.
Cálculo de la potencia total del cable
La potencia total suministrada al cable se calcula con la fórmula:Como la corriente disminuye, también lo hace la potencia total.
Cálculo de la potencia por metro del cable
La potencia por unidad de longitud (W/m) se obtiene dividiendo la potencia total por la longitud del cable:Este valor es importante, ya que el calentamiento real del cable depende de la cantidad de energía liberada por metro. Si el cable es muy largo, la potencia total se distribuye en más metros, reduciendo la potencia por metro.
Visualización de los resultados
La calculadora muestra a continuación:- Corriente del cable (A): Calculada según la ley de Ohm.
- Potencia del cable (W): La potencia total, es decir, la energía suministrada al cable.
- Potencia por metro (W/m): La potencia distribuida por cada metro del cable.
- Temperatura aproximada del cable: En lugar de un valor numérico se muestra un texto – si la temperatura es de 20 °C o inferior se muestra "Temperatura ambiente", y si es de 90 °C o superior se muestra "¡Demasiado alta!". El valor calculado se basa en una temperatura ambiente de 20 °C.
¿Por qué disminuye la potencia del cable al aumentar su longitud?
Aumento de la resistencia total:
La resistencia del cable se expresa en ohmios por metro. Al alargar el cable, la resistencia total aumenta de forma lineal con la longitud. Por ejemplo, si la resistencia es de 0,1 Ω/m y el cable mide 10 m, la resistencia total será de 1 Ω; para 100 m, será de 10 Ω.Disminución de la corriente:
Dado que la corriente se calcula con la fórmula = , una mayor resistencia conlleva una corriente menor. Menos corriente significa que se suministra menos energía al cable.Potencia total y potencia por metro:
La potencia total del cable se determina mediante la fórmula . A medida que la corriente disminuye, también lo hace la potencia total. Además, esta potencia se distribuye a lo largo de la longitud del cable. Por ello, cuanto más largo es el cable, menor es la potencia por metro, lo que afecta directamente al calentamiento. Si el cable es muy largo, la potencia por metro puede volverse extremadamente baja, lo que implica que el cable no se calienta de manera eficaz.
