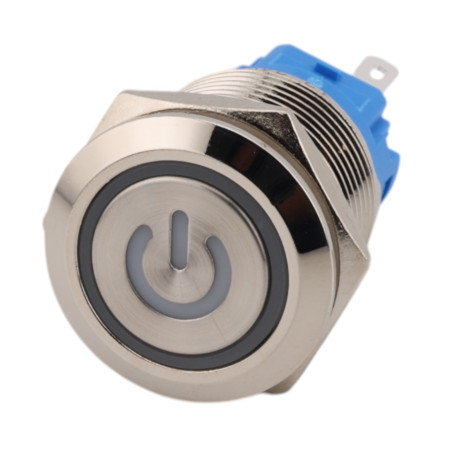

Interruptor metálico con pestillo, símbolo ON/OFF, plateado, diámetro 21 mm, IP65

Interruptor pulsador metálico para montaje en panel con cabezal plano e indicador LED integrado en un anillo. Diseñado para aplicaciones que requieren un diseño resistente, una clara indicación de estado y un montaje estándar en un orificio de 19 mm. El diseño es negro con un pictograma de encendido/apagado y se suministra sin cables de conexión.

Especificaciones técnicas

• Tipo: interruptor pulsador de metal (panel)
• Número de modelo: HY-NY-19
• Color: plata
• Arresto: sí
• Orificio de montaje: 19 mm
• Hilo: M19x1
• Contactos: 1NO1NC
• Corriente máxima: 4 A
• Voltaje máximo: 265 V
• Nivel de protección: IP65
• Indicación: Anillo LED (Ring LED) + pictograma
• Variantes de color del LED (según el diseño): blanco, amarillo, rojo, azul, verde
• Voltaje del LED (según la versión): 3–6 V, 12–24 V o 110–220 V
• Material de contacto: contactos de plata
• Material del cuerpo: carcasa metálica, funda niquelada (cobre)
• Base: diseño autoextinguible
• Temperatura de trabajo: -25 °C a +80 °C
• Conexión: terminales sin cables
• Marcado en la frente: pictograma ON/OFF

Funciones y características

• Cabeza plana con anillo iluminado para una indicación clara.
• Diseño metálico adecuado para instalaciones sometidas a esfuerzos mecánicos.
• Montaje en panel con tuerca, tamaño estándar 19 mm
• Combinación de contactos 1NO1NC para cableado flexible
• Protección IP65 para uso en entornos polvorientos y cuando se pulveriza con agua.

Ideal para

• Paneles de control de máquinas y equipos
• Armarios y envolventes industriales
• Control de potencia y función con requisito de indicación de estado
• Automatización, equipamiento de taller y bancos de pruebas

Contenido del paquete

• 1x botón de panel HY-NY-19 (sin cables de conexión)

¿Por qué elegir este producto?

• Montaje estándar de 19 mm y rosca M19x1 para aplicaciones de panel comunes
• Indicación LED integrada en un anillo, opciones de voltaje y color de LED seleccionables según el diseño.
• Carcasa metálica duradera y protección IP65 para condiciones de funcionamiento más exigentes
• Combinación de contactos 1NO1NC para uso universal en circuitos de control

Instrucciones de instalación y funcionamiento

• Antes de la instalación, verifique que el diámetro del orificio sea de 19 mm y que haya suficiente espacio para el cuerpo del interruptor y los terminales.
• Apriete la tuerca adecuadamente para evitar dañar el panel o la rosca.
• Antes de conectar, verificar el voltaje LED requerido y la correcta asignación de los terminales NO/NC según la marca en el cuerpo del interruptor.

Aviso de seguridad

• Existe riesgo de descarga eléctrica al trabajar con voltajes de 220-250 V CA o superiores a 60 V CC. La instalación y el mantenimiento solo deben realizarse con la alimentación desconectada y por personal cualificado.
• Respete las distancias de aislamiento, los fusibles y los requisitos de las normas pertinentes para la aplicación.

Diagrama de cableado

LUZ DE FONDO SIEMPRE ACTIVA, Contacto - NC

LUZ DE FONDO TODAVÍA ACTIVA, Contacto - NO

LUZ DE FONDO INACTIVA, ACTIVA TRAS PRESIONAR, Contacto - NO

LUZ DE FONDO CONSTANTE, INACTIVA DESPUÉS DE PRESIONAR, Contacto - NC
