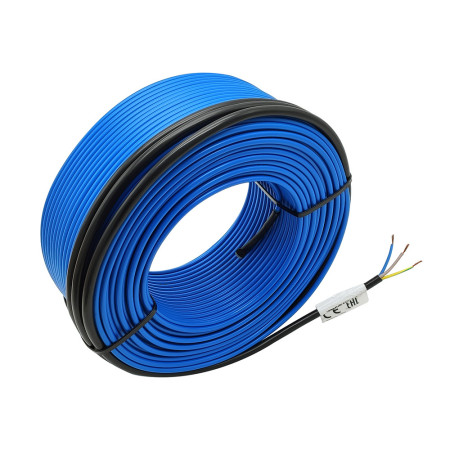

Cable calefactor SH20 230 V 20 W/m para suelo radiante
zoom_out_map
chevron_left chevron_right
Nuevo

Cable calefactor para suelo radiante SH20 – 230 V, 20 W/m

16,54 €

16,54 € sin IVA

16.5356 Impuestos excluidos

i
El tipo de IVA aplicado es 0% para el país Estados Unidos.
check En stock
Hoja de catálogo

El cable calefactor SH20 está diseñado para calefacción por suelo radiante eléctrico en interiores. Es una solución fiable y probada para un control confortable de la temperatura y la principal fuente de calefacción para suelos. Gracias a su potencia constante de 20 W por metro, garantiza una distribución uniforme del calor y un funcionamiento estable a largo plazo con una alimentación de 230 V CA.

Especificaciones técnicas

  • Modelo: SH20
  • Tipo: cable calefactor para calefacción por suelo radiante
  • Tensión de alimentación: 230 V CA ±10%
  • Potencia específica: 20 W/m
  • Número de cables: 2
  • Material del conductor: cobre
  • Tipo de cable: trenzado
  • Aislamiento: fluoropolímero
  • Cubierta exterior: PVC
  • Temperatura ambiente máxima: 105 °C
  • Temperatura mínima de instalación: 5 °C
  • Radio mínimo de curvatura: 38 mm
  • Diámetro exterior del cable: 5 mm
  • Longitud del cable de alimentación: 2 m (negro)
  • Certificación: CE, RoHS
  • Aplicación: calefacción por suelo radiante interior

Cómo elegir la longitud adecuada del cable calefactor

La elección de la longitud adecuada del cable calefactor depende de la potencia total requerida y del tamaño del área a calentar. El cable SH20 tiene una potencia fija de 20 W por metro de longitud, por lo que la potencia total se calcula simplemente multiplicando la longitud del cable.

  • Cable de 10 m = 200 W
  • Cable de 15 m = 300 W
  • Cable de 20 m = 400 W
  • Cable de 25 m = 500 W
  • Cable de 50 m = 1000 W

Para la calefacción por suelo radiante, se suele utilizar una potencia de 100-150 W/m², dependiendo del tipo de estancia, la estructura del suelo y el nivel de aislamiento térmico. La longitud del cable debe seleccionarse de forma que la potencia total corresponda a este valor. El cable nunca se acorta; siempre se selecciona la longitud correcta según el diseño.

Explicación experta de la función.

El cable calefactor SH20 funciona según el principio de calentamiento por resistencia. Tras conectarse a una red de 230 V CA, una corriente eléctrica fluye por el conductor, que se convierte en calor gracias a la resistencia eléctrica. Este calor se transfiere uniformemente a la estructura del suelo, donde se acumula y se irradia gradualmente al espacio.

El cable está diseñado para su instalación en solado, compuesto autonivelante o bajo baldosas. Para un funcionamiento correcto y seguro, debe utilizarse siempre junto con un termostato de suelo y un sensor de temperatura, que regulan el funcionamiento y protegen contra el sobrecalentamiento.

Ideal para

  • Calefacción por suelo radiante eléctrico en baños
  • Salas de estar y pasillos
  • Cocina y lavaderos
  • Calefacción interior adicional y principal

Contenido del paquete

  • Cable calefactor SH20 de longitud seleccionada
  • Cable de alimentación adjunto de 2 m

Aviso importante: trabajar con tensión de 230 V

  • El producto está alimentado por una tensión de red de 230 V CA.
  • La instalación sólo puede ser realizada por una persona calificada de acuerdo con las regulaciones eléctricas aplicables.
  • El cable calefactor no debe acortarse, cruzarse ni dañarse mecánicamente.
  • La conexión debe realizarse mediante un termostato adecuado y elementos de protección.
  • Una instalación incorrecta puede provocar daños al dispositivo, descarga eléctrica o incendio.

¿Por qué elegir este producto?

  • Cable calefactor probado con potencia constante
  • Distribución uniforme y eficiente del calor
  • Adecuado para funcionamiento continuo a largo plazo.
  • Materiales de calidad y certificación CE
  • Soluciones profesionales para calefacción por suelo radiante

Descripción general de las variantes de cable calefactor SH20 disponibles

La siguiente tabla permite seleccionar rápidamente la longitud correcta del cable calefactor según la potencia requerida. Cada modelo tiene una potencia fija de 20 W por metro y está diseñado para una alimentación de 230 V CA.

Modelo Rendimiento total Voltaje Resistencia a 20 °C Longitud del cable Longitud del cable de alimentación Diámetro exterior Color
SH20-5 100 W 220 V 484 Ω 5 metros 2,25 m 4,6 ± 1 mm Azul
SH20-10 200 W 220 V 242 Ω 10 metros 2,25 m 4,6 ± 1 mm Azul
SH20-15 300 W 220 V 161 Ω 15 metros 2,25 m 4,6 ± 1 mm Azul
SH20-20 400 W 220 V 121 Ω 20 metros 2,25 m 4,6 ± 1 mm Azul
SH20-25 500 W 220 V 97 Ω 25 metros 2,25 m 4,6 ± 1 mm Azul
SH20-30 600 W 220 V 81 Ω 30 metros 2,25 m 4,6 ± 1 mm Azul
SH20-35 700 W 220 V 69 Ω 35 metros 2,25 m 4,6 ± 1 mm Azul
SH20-40 800 W 220 V 61 Ω 40 metros 2,25 m 4,6 ± 1 mm Azul
SH20-45 900 W 220 V 54 Ω 45 metros 2,25 m 4,6 ± 1 mm Azul
SH20-50 1000W 220 V 48 Ω 50 metros 2,25 m 4,6 ± 1 mm Azul
SH20-60 1200 W 220 V 40 Ω 60 metros 2,25 m 4,6 ± 1 mm Azul
SH20-70 1400 W 220 V 35 Ω 70 metros 2,25 m 4,6 ± 1 mm Azul
SH20-80 1600 W 220 V 30 Ω 80 metros 2,25 m 4,6 ± 1 mm Azul
SH20-90 1800 W 220 V 27 Ω 90 metros 2,25 m 4,6 ± 1 mm Azul
SH20-100 2000W 220 V 24 Ω 100 metros 2,25 m 4,6 ± 1 mm Azul
SH20-110 2200 W 220 V 22 Ω 110 metros 2,25 m 4,6 ± 1 mm Azul
SH20-120 2400 W 220 V 20 Ω 120 metros 2,25 m 4,6 ± 1 mm Azul
SH20-130 2600W 220 V 19 Ω 130 metros 2,25 m 4,6 ± 1 mm Azul
SH20-140 2800 W 220 V 17 Ω 140 metros 2,25 m 4,6 ± 1 mm Azul

Algunos modelos pueden fabricarse bajo pedido, contáctanos para más información!

OEM
AM7738-10-M
85168080
Tensión
220-240 V AC
Entrada de energía
20 W/m
Color
Azul
Cobertura
IP67

Importador para la UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, República Checa,
